        Sauterelle à levier horizontal avec embase verticale et broche de pression réglable

Description de l'article/illustrations du produit

DescriptionMatière :Acier.
Poignée en polyamide.Finition :Nitrocarburé et oxydé noir.Nota :Douilles de haute qualité, sans entretien. Application d’une force constante et durable à l’ouverture et à la fermeture. Le bras de serrage avec profil en U permet d’atteindre une stabilité optimale.Accessoires :05280 Embouts
07110 Vis à bille
07117 Vis HC à picots
07120 Vis à patin DIN 6332
07121 Vis sans tête à bout sphérique
07140 Patins DIN 6311
07142 Patins

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 05904 Sauterelle à levier horizontal avec embase verticale et broche de pression réglable

131 kB

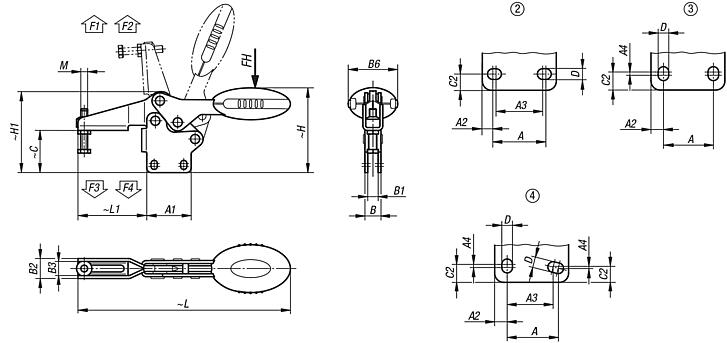

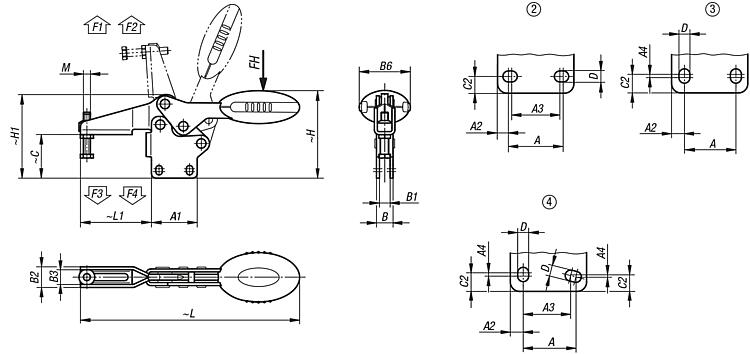

Dessins

Sélection/filtre d'articles

Référence	Gabarit des perçages	Angle d'ouverture du bras de fixation	Angle d'ouverture de la poignée	Force manuelle FH (N)	Force de retenue F1 N	Force de retenue F2 N	Force de serrage F3 N	Force de serrage F4 N	Prix
05904-005002	2	86°	67°	100	650	900	550	620	16,93 €
05904-006002	3	86°	67°	160	1350	1900	720	1200	22,66 €
05904-008002	3	86°	67°	200	2000	2800	830	1400	31,72 €
05904-010002	3	90°	71°	250	2200	4500	1200	2800	48,15 €
05904-012002	4	88°	68°	280	2400	5500	1000	2800	50,75 €

Référence	M	A	A1	A2	A3	A4	B	B1	B2	B3	B6	C	C2	D	H	H1	L	L1	Prix
05904-005002	M5x25	18	27	4,5	13,5	-	8,1	4,1	13,2	9,2	22,5	26,2	5,2	5,5	52,2	47,9	125,7	41,8	16,93 €
05904-006002	M6x35	26	39	6,5	-	2,5	14,1	9,1	17,5	12,5	43,5	36,9	8	5,5	75,2	71	186,6	60,5	22,66 €
05904-008002	M8x45	26	44	9	-	3,5	14,1	9,1	21	16	41,5	46,5	10,5	6,2	88,2	84,3	223,1	74,9	31,72 €
05904-010002	M10x55	41,5	59	9	-	2	16,2	9,2	26	19	47	59,6	10	8,8	114,3	107,5	279,4	103,9	48,15 €
05904-012002	M12x70	44	65	11	40	1	16,2	9,2	28	21	47	75,9	13,5	8,5	128,4	125,2	314,7	122	50,75 €
