        Sauterelle à levier horizontal avec embase verticale et broche de pression réglable, Inox

Description de l'article/illustrations du produit

DescriptionMatière :Inox.
Poignée en polyamide.Finition :Naturel.Nota :Douilles de haute qualité, sans entretien. Application d’une force constante et durable à l’ouverture et à la fermeture. Le bras de serrage avec profil en U permet d’atteindre une stabilité optimale.Accessoires :05280 Capuchons de protection
05899 Capteur de force pour sauterelle
07111 Vis à bille orientable en inox
07119 Vis de pression en inox
07120 Vis sans tête à tenon DIN 6332
07140 Patins DIN 6311Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 05904 Sauterelle à levier horizontal avec embase verticale et broche de pression réglable, Inox

168 kB

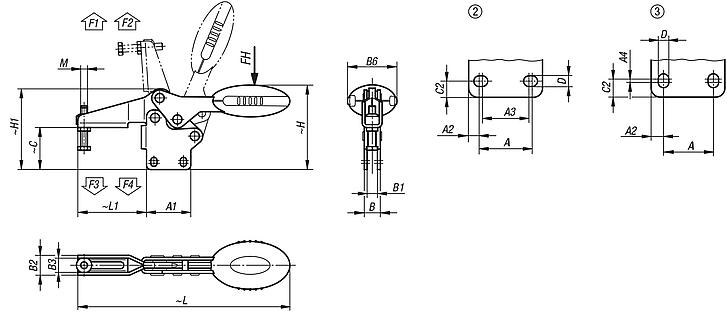

Dessins

Sélection/filtre d'articles

Référence	Gabarit des perçages	Angle d'ouverture du bras de fixation	Angle d'ouverture de la poignée	Force manuelle FH (N)	Force de retenue F1 N	Force de retenue F2 N	Force de serrage F3 N	Force de serrage F4 N	Prix
05904-105002	2	86°	67°	100	650	900	550	620	31,82 €
05904-106002	3	86°	67°	160	1350	1900	720	1200	42,58 €
05904-108002	3	86°	67°	200	2000	2800	830	1400	59,65 €

Référence	M	A	A1	A2	A3	A4	B	B1	B2	B3	B6	C	C2	D	H	H1	L	L1	Prix
05904-105002	M5x25	18	27	4,5	13,5	-	8,1	4,1	13,2	9,2	22,5	26,2	5,2	5,5	52,2	47,9	125,7	41,8	31,82 €
05904-106002	M6x35	26	39	6,5	-	2,5	14,1	9,1	17,5	12,5	43,5	36,9	8	5,5	75,2	71	186,6	60,5	42,58 €
05904-108002	M8x45	26	44	9	-	3,5	14,1	9,1	21	16	41,5	46,5	10,5	6,2	88,2	84,3	223,1	74,9	59,65 €
