DescriptionMatière :Corps : acier de traitement.Finition :Corps : traité et bruni.

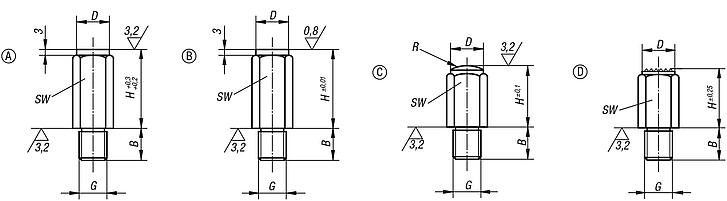

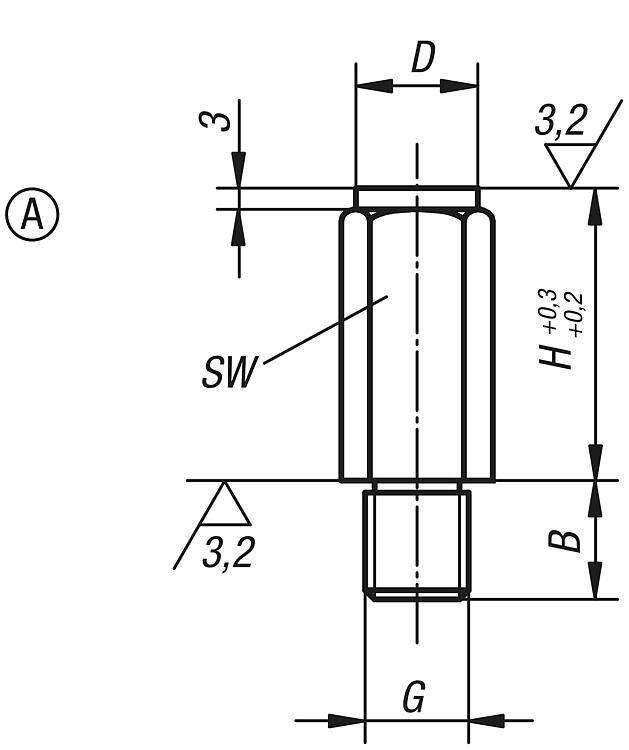

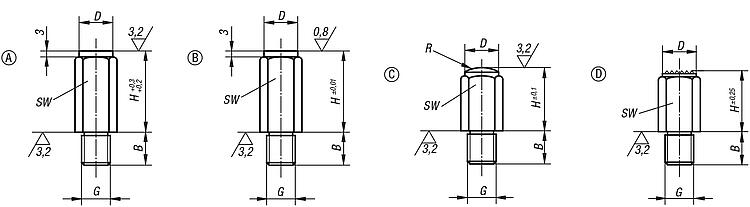

Surfaces d’appui traitées.Nota :Les pieds filetés servent de support aux pièces brutes ou usinées et de butées. Ils peuvent également s’intégrer dans des éléments de serrage ou d’appui standard. Il est recommandé de rectifier les pieds filetés de type A après montage pour parfaire l‘assise.Indication de dessin :Forme A : Surface plane usinée, traitée

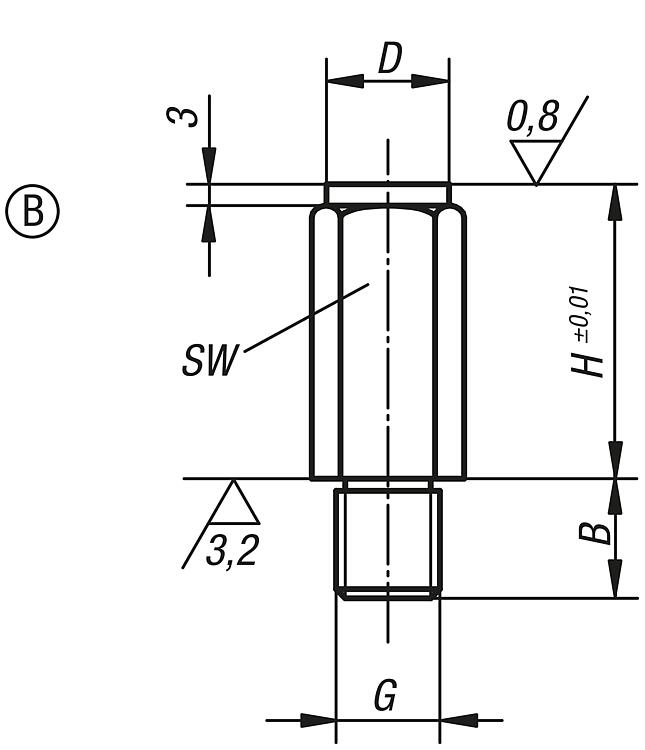

Forme B : Surface plane traitée et rectifiée

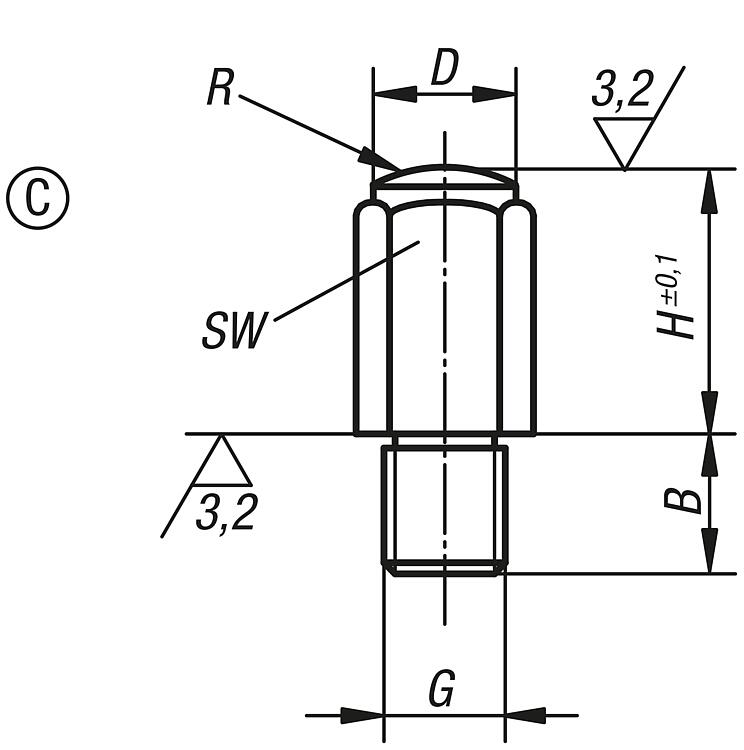

Forme C : Surface bombée, traitée

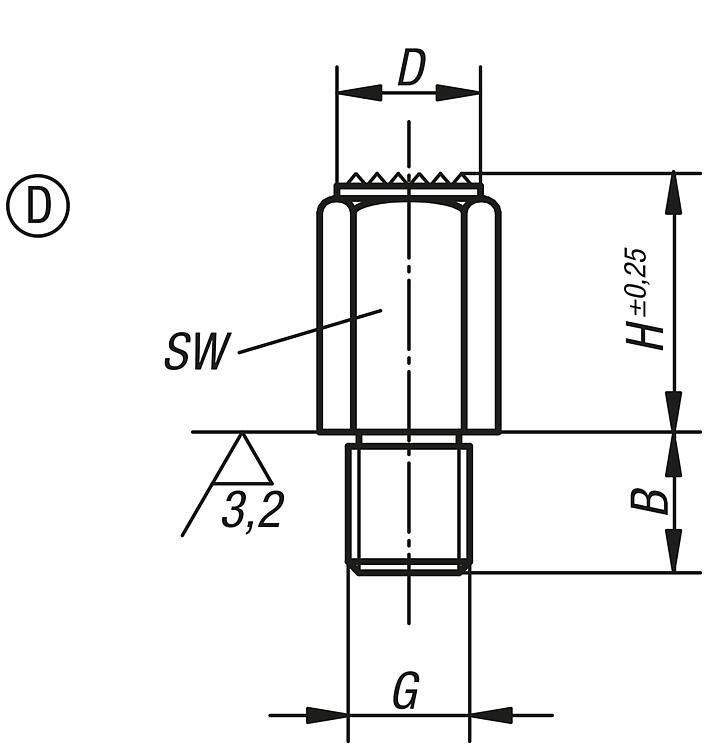

Forme D : Surface à picots, trempée
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
| Référence | Forme | B | D | G | H | SW | CAO | Acc. | Prix | Commander |
|---|
| 02041-106010 | A | 11 | 10 | M6 | 10 | 10 |  | | 3,99 € | | | 02041-106020 | A | 11 | 10 | M6 | 20 | 10 | | | 3,45 € | | | 02041-108010 | A | 13 | 13 | M8 | 10 | 13 | | | 4,93 € | | | 02041-108015 | A | 13 | 13 | M8 | 15 | 13 | | | 4,51 € | | | 02041-108030 | A | 13 | 13 | M8 | 30 | 13 | | | 5,65 € | | | 02041-110010 | A | 16 | 17 | M10 | 10 | 17 | | | 5,26 € | | | 02041-110020 | A | 16 | 17 | M10 | 20 | 17 | | | 4,06 € | | | 02041-110040 | A | 16 | 17 | M10 | 40 | 17 | | | 3,84 € | | | 02041-112010 | A | 20 | 19 | M12 | 10 | 19 | | | 6,72 € | | | 02041-112025 | A | 20 | 19 | M12 | 25 | 19 | | | 7,26 € | | | 02041-112050 | A | 20 | 19 | M12 | 50 | 19 | | | 5,83 € | | | 02041-116015 | A | 24 | 27 | M16 | 15 | 27 | | | 7,38 € | | | 02041-116030 | A | 24 | 27 | M16 | 30 | 27 | | | 17,25 € | | | 02041-116060 | A | 24 | 27 | M16 | 60 | 27 | | | 16,46 € | | | 02041-120040 | A | 29 | 32 | M20 | 40 | 32 | | | 22,46 € | | | 02041-120080 | A | 29 | 32 | M20 | 80 | 32 | | | 28,49 € | |
|
Pied fileté, forme B, surface plane rectifiée et trempée |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | B | D | G | H | SW | CAO | Acc. | Prix | Commander |
|---|
| 02041-206010 | B | 11 | 10 | M6 | 10 | 10 | | | 9,73 € | | | 02041-206020 | B | 11 | 10 | M6 | 20 | 10 | | | 10,87 € | | | 02041-208010 | B | 13 | 13 | M8 | 10 | 13 | | | 11,96 € | | | 02041-208015 | B | 13 | 13 | M8 | 15 | 13 | | | 11,51 € | | | 02041-208030 | B | 13 | 13 | M8 | 30 | 13 | | | 10,89 € | | | 02041-210010 | B | 16 | 17 | M10 | 10 | 17 | | | 11,96 € | | | 02041-210020 | B | 16 | 17 | M10 | 20 | 17 | | | 12,49 € | | | 02041-210040 | B | 16 | 17 | M10 | 40 | 17 | | | 13,20 € | | | 02041-212010 | B | 20 | 19 | M12 | 10 | 19 | | | 15,49 € | | | 02041-212025 | B | 20 | 19 | M12 | 25 | 19 | | | 14,98 € | | | 02041-212050 | B | 20 | 19 | M12 | 50 | 19 | | | 15,88 € | | | 02041-216015 | B | 24 | 27 | M16 | 15 | 27 | | | 26,74 € | | | 02041-216030 | B | 24 | 27 | M16 | 30 | 27 | | | 28,24 € | | | 02041-216060 | B | 24 | 27 | M16 | 60 | 27 | | | 30,07 € | | | 02041-220040 | B | 29 | 32 | M20 | 40 | 32 | | | 36,13 € | | | 02041-220080 | B | 29 | 32 | M20 | 80 | 32 | | | 40,26 € | |
|
Sélection/filtre d'articles |
|
Référence
| Forme | B | D | G | H | R | SW | CAO | Acc. | Prix | Commander |
|---|
| 02041-306010 | C | 11 | 10 | M6 | 10 | 15 | 10 | | | 6,54 € | | | 02041-306020 | C | 11 | 10 | M6 | 20 | 15 | 10 | | | 7,38 € | | | 02041-308010 | C | 13 | 13 | M8 | 10 | 20 | 13 | | | 8,18 € | | | 02041-308015 | C | 13 | 13 | M8 | 15 | 20 | 13 | | | 11,62 € | | | 02041-308030 | C | 13 | 13 | M8 | 30 | 20 | 13 | | | 9,74 € | | | 02041-310010 | C | 16 | 17 | M10 | 10 | 30 | 17 | | | 9,87 € | | | 02041-310020 | C | 16 | 17 | M10 | 20 | 30 | 17 | | | 12,37 € | | | 02041-310040 | C | 16 | 17 | M10 | 40 | 30 | 17 | | | 12,80 € | | | 02041-312010 | C | 20 | 19 | M12 | 10 | 40 | 19 | | | 10,41 € | | | 02041-312025 | C | 20 | 19 | M12 | 25 | 35 | 19 | | | 15,99 € | | | 02041-312050 | C | 20 | 19 | M12 | 50 | 35 | 19 | | | 17,15 € | | | 02041-316015 | C | 24 | 27 | M16 | 15 | 50 | 27 | | | 34,73 € | | | 02041-316030 | C | 24 | 27 | M16 | 30 | 50 | 27 | | | 27,68 € | | | 02041-316060 | C | 24 | 27 | M16 | 60 | 50 | 27 | | | 37,27 € | | | 02041-320040 | C | 29 | 32 | M20 | 40 | 60 | 32 | | | 63,50 € | | | 02041-320080 | C | 29 | 32 | M20 | 80 | 60 | 32 | | | 49,24 € | |
|
Sélection/filtre d'articles |
|
| Référence | Forme | B | D | G | H | SW | CAO | Acc. | Prix | Commander |
|---|
| 02041-406010 | D | 11 | 10 | M6 | 10 | 10 | | | 12,70 € | | | 02041-406020 | D | 11 | 10 | M6 | 20 | 10 | | | 13,40 € | | | 02041-408015 | D | 13 | 13 | M8 | 15 | 13 | | | 13,29 € | | | 02041-408030 | D | 13 | 13 | M8 | 30 | 13 | | | 13,65 € | | | 02041-410020 | D | 16 | 17 | M10 | 20 | 17 | | | 15,88 € | | | 02041-410040 | D | 16 | 17 | M10 | 40 | 17 | | | 16,36 € | | | 02041-412025 | D | 20 | 19 | M12 | 25 | 19 | | | 17,53 € | | | 02041-412050 | D | 20 | 19 | M12 | 50 | 19 | | | 18,14 € | | | 02041-416030 | D | 24 | 27 | M16 | 30 | 27 | | | 30,35 € | | | 02041-416060 | D | 24 | 27 | M16 | 60 | 27 | | | 36,34 € | | | 02041-420040 | D | 29 | 32 | M20 | 40 | 32 | | | 37,11 € | | | 02041-420080 | D | 29 | 32 | M20 | 80 | 32 | | | 46,90 € | |
|
