06500 inchManivelle avec poignée cylindrique tournante - inch |
retour |
|

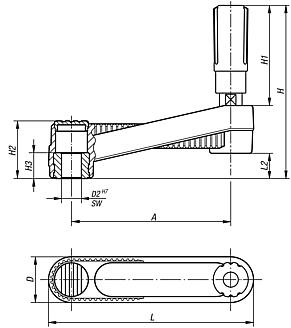

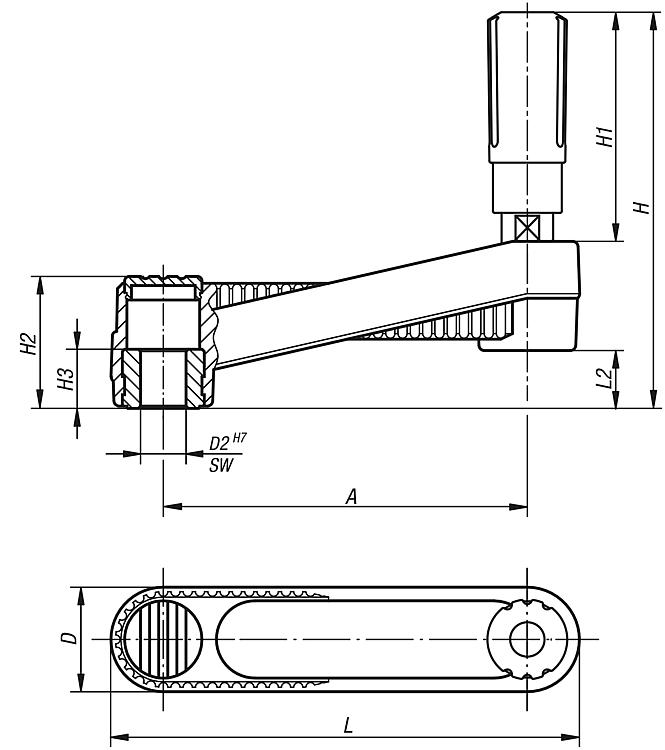

Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Thermoplastique, gris foncé.Finition :Acier bruni.Nota :Le cache du moyeu et la poignée cylindrique tournante sont livrés non montés.
Montage : visser la poignée dans le taraudage prévu à cet effet. Les manivelles se fixent suivant le sens axial sur l’arbre soit à l’aide d’une goupille transversale, soit à l’aide d’une vis à tête cylindrique DIN 6912 et d’une rondelle DIN 7349.Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
Référence
| Taille | A | D | D2 | H | H1 | H2 | H3 | L | L2 | CAO | Acc. | Prix | Commander |
|---|
| 06500-31CO | 1 | 80 | 24 | 0,375 | 85,8 | 49,1 | 28,5 | 13 | 104 | 12,7 |  | | 16,40 € | | | 06500-32CO | 2 | 100 | 29 | 0,375 | 107,1 | 61,4 | 35,5 | 13 | 129 | 15,7 | | | 18,33 € | | | 06500-32CP | 3 | 100 | 29 | 0,5 | 107,1 | 61,4 | 35,5 | 13 | 129 | 15,7 | | | 18,33 € | | | 06500-33CP | 3 | 125 | 36 | 0,5 | 139,5 | 82,5 | 44 | 18,5 | 161 | 19,5 | | | 25,25 € | |
