        Éléments roulants, Forme A

Description de l'article/illustrations du produit

DescriptionMatière :Corps en polyamide renforcé fibre de verre.
Galets en POM.Finition :Corps et galets noirs.Nota :Les éléments roulants se prêtent à la fabrication de convoyeurs à rouleaux de toutes longueurs et largeurs. Adapté aux profilés aluminium de type B et I. Grâce aux broches-guides à ressorts sur la face inférieure, les éléments sont adaptés universellement pour rainure 8 et 10.

Fixation forme A

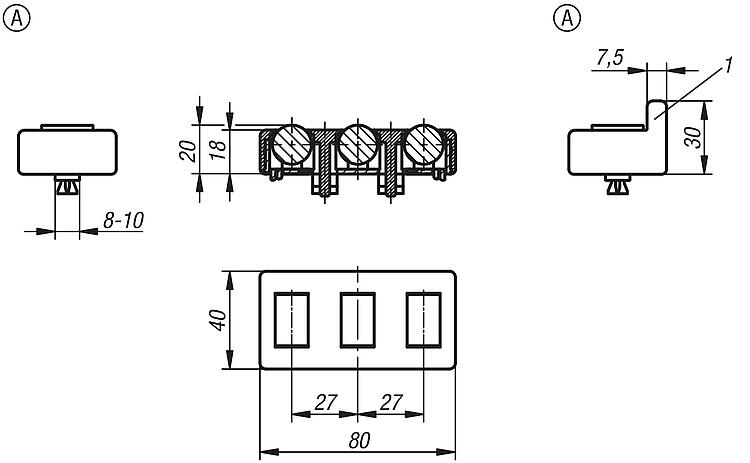

Insérer la partie inférieure du corps avec des galets dans la rainure du profilé aluminium. Placer la partie supérieure du corps avec les boulons expansibles et appuyer. Les boulons expansibles et les éléments de bridage permettent de fixer l’élément roulant dans la rainure et de le maintenir serré.Indication de dessin :

1) avec guidage latéral

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
