        Bride de pied Inox

Description de l'article/illustrations du produit

DescriptionMatière :

Inox coulée de précision 1.4308.
Vis CHC ISO 4762 et écrou ISO 4032, inox.
Vis H ISO 4017 ø à partir de 30 mm, inox.

Finition :Polissage électrolytique.Nota :Les brides ayant un diamètre de 30 et 40 mm sont pourvues d’un cache fileté en silicone, qui protège le filetage de la vis H des impuretés et des dégradations.Sur demande :Manettes indexables pour fixation.Accessoires :- tube rond et carré 29050Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 29010 Bride de pied Inox

547 kB

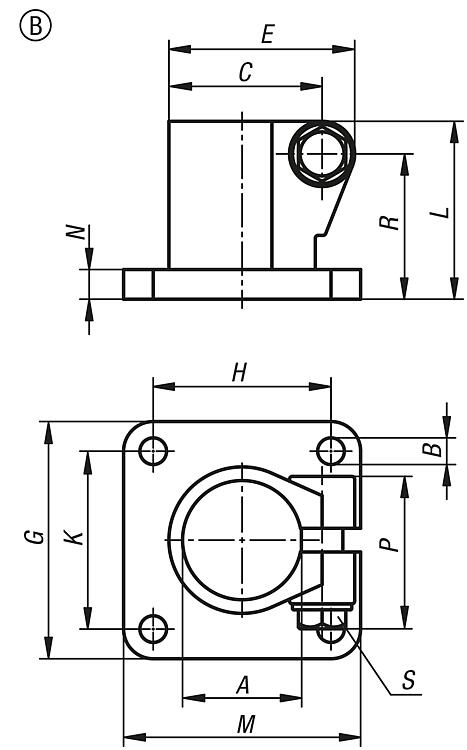

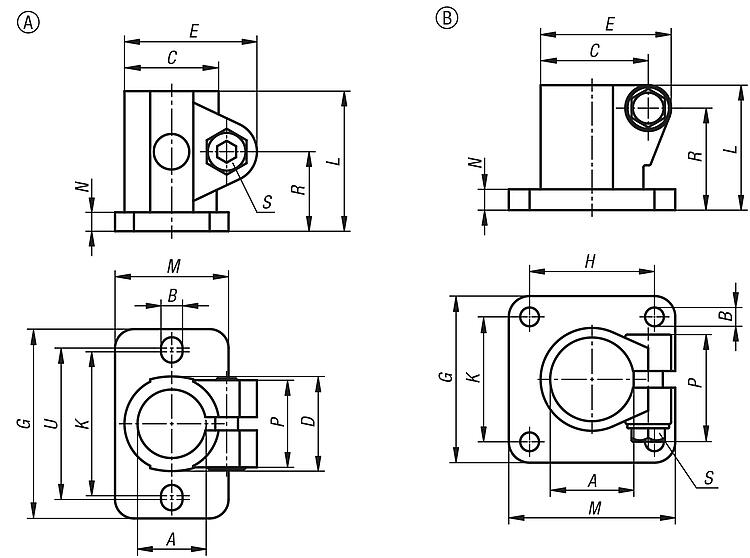

Dessins (aperçu complet)

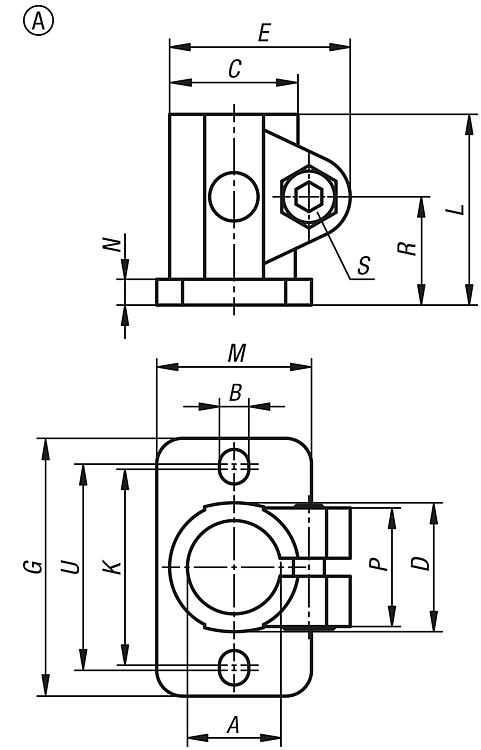

Bride de pied en inox, forme A

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Forme	A	B	C	D	E	G	K	L	M	N	P	R	S	U	Prix
29010-112	A	12,1	5,7	27	25	35	50	38	37	30	5	23	21	M6x18	40	32,96 €
29010-114	A	14,1	5,7	27	25	35	50	38	37	30	5	23	21	M6x18	40	32,96 €
29010-116	A	16,1	5,7	27	25	35	50	38	37	30	5	23	21	M6x18	40	32,96 €
29010-118	A	18,1	5,7	27	25	35	50	38	37	30	5	23	21	M6x18	40	32,96 €
29010-120	A	20,1	5,7	27	25	35	50	38	37	30	5	23	21	M6x18	40	35,40 €
