        Unité de palier mobile compacte

Description de l'article/illustrations du produit

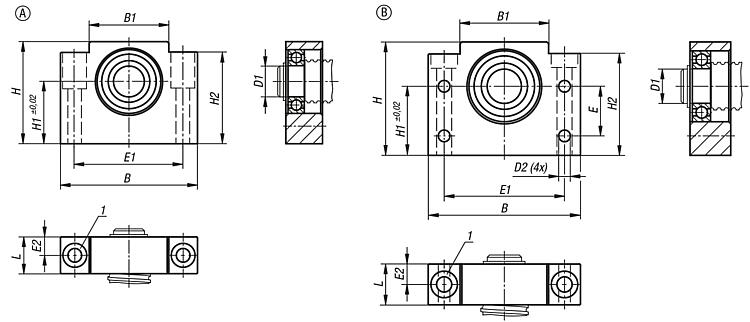

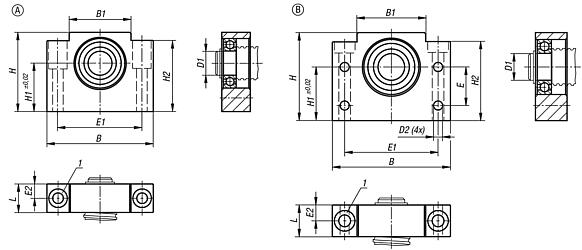

DescriptionMatière :Corps en acier.Finition :Corps : bruni.Nota :La hauteur de l'axe du logement de la vis est adaptée à l'unité de palier fixe 24076. Les unités de paliers mobiles sont constituées d'un corps avec roulement à billes qui est adapté au montage dans l‘axe des vis à billes.Indication de dessin :

1) Lamage C pour vis à tête cylindrique ISO 4762

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 24078 Unité de palier mobile compacte

182 kB

Dessins

Aperçu des articles (comprimé)

Sélection/filtre d'articles

Référence	Forme	Taille	B	B1	C	D1	D2	E	E1	E2	H	H1	H2	L	Prix
24078-006	A	6	52	25	M6	6	-	-	38	7	32	17	26	14	35,55 €
24078-010	B	10	60	34	M6	8	5,5	15	46	10	39	22	32,5	20	38,42 €
24078-012	B	12	60	34	M6	10	5,5	18	46	10	43	25	35	20	43,57 €
24078-015	B	15	70	40	M6	15	5,5	18	54	10	48	28	38	20	48,25 €
24078-017	B	17	86	50	M8	17	6,6	28	68	11,5	64	39	55	23	55,38 €
24078-020	B	20	88	52	M8	20	6,6	22	70	13	60	34	50	26	62,79 €

Référence	Charge de base dynamique N	Charge de base statique N	Prix
24078-006	-	-	35,55 €
24078-010	3250	1400	38,42 €
24078-012	4550	1960	43,57 €
24078-015	5600	2840	48,25 €
24078-017	9500	4750	55,38 €
24078-020	9300	5000	62,79 €
