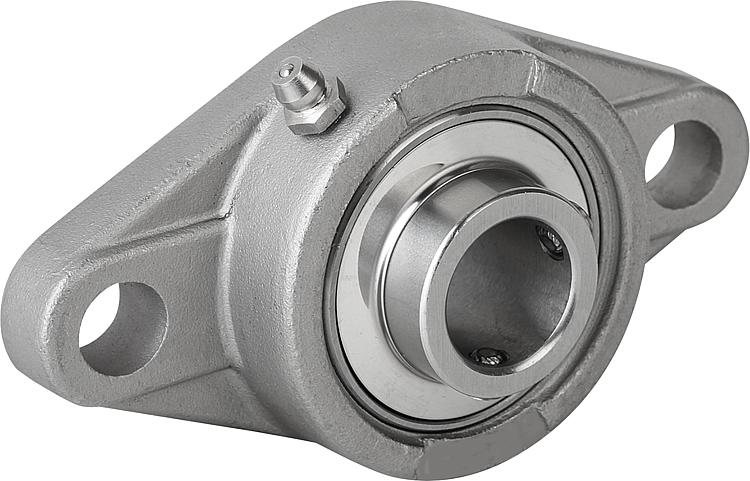

        Palier applique MUCFL à 2 trous de fixation, inox

Description de l'article/illustrations du produit

DescriptionMatière :

Corps en inox 1.4301.
Palier en inox 1.4125.
Joint en caoutchouc NBR.

Finition :Naturel.Nota :Le palier auto-aligneur est composé d'un roulement à bille étanche à une rangée de billes avec une bague extérieure sphérique monté dans un boîtier. La surface sphérique du palier permet de compenser les défauts d'alignement de l'arbre. Les paliers sont fabriqués avec une tolérance positive. Cela se traduit par l'utilisation d'arbres à tolérances h ou coulissants. Les arbres sont fixés à l‘aide de 2 vis sans tête décalées de 120° sur la bague intérieure.

Dans le cadre d'une utilisation normale, les paliers auto-aligneurs ne nécessitent pas d'entretien grâce au dispositif de lubrification à vie intégré. Dans des conditions environnantes difficiles, le graisseur permet de lubrifier régulièrement le palier.

Toutes les dimensions du boîtier sont des dimensions nominales pour lesquelles les tolérances de fonderie doivent être prises en compte.Plage de température :-15 °C jusqu’à +100 °C.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 24244 Palier applique MUCFL à 2 trous de fixation, inox

239 kB

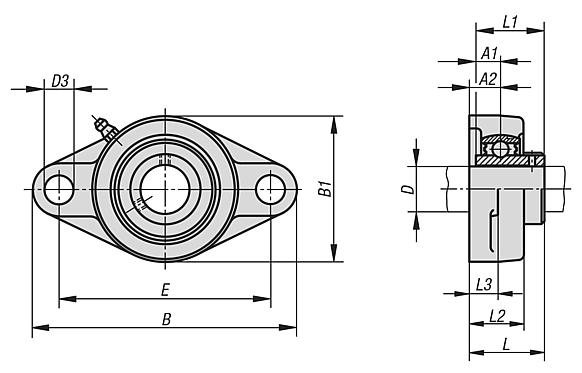

Dessins

Sélection/filtre d'articles

Référence	Palier	Boîtier	D	A1	A2	B	B1	D3	E	L	L1	L2	L3	α	Vis de fixation	Prix
24244-20204	MUC 204	FL 204	20	12,7	15	113	60	12	90	33,3	31	25,5	11	10°	M10	43,91 €
24244-25205	MUC 205	FL 205	25	14,3	16	130	68	16	99	35,8	34,1	27	13	10°	M14	52,73 €
24244-30206	MUC 206	FL 206	30	15,9	18	148	80	16	117	40,2	38,1	31	13	10°	M14	76,69 €
24244-35207	MUC 207	FL 207	35	17,5	19	161	90	16	130	44,4	42,9	34	14	10°	M14	102,06 €
24244-40208	MUC 208	FL 208	40	19	21	175	100	16	144	51,2	49,2	36	14	10°	M14	121,22 €
24244-45209	MUC 209	FL 209	45	19	22	188	108	19	148	52,2	49,2	38	15	10°	M16	140,32 €
24244-50210	MUC 210	FL 210	50	19	22	197	115	19	157	54,6	51,6	40	15	10°	M16	169,22 €
