        Unité de palier de boîtier palier applique, 2 trous, boîtier en inox

Description de l'article/illustrations du produit

DescriptionMatière :

Corps 1.4301.
Palier inox 1.4112.
Palier lisse POM.

Finition :Palier lisse blanc.
Pièces en inox naturel. Nota :Ces paliers à semelle en acier inoxydable ont les mêmes dimensions que les paliers standard des principaux fabricants et peuvent donc être utilisés ou remplacés dans des systèmes déjà existants.

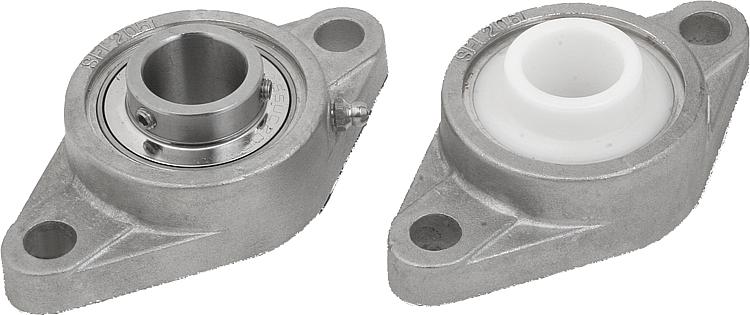

Indication de dessin :

1) roulement à bille
2) palier lisse

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 24244-01 Unité de palier de boîtier palier applique, 2 trous, boîtier en inox

223 kB

Remarques générales concernant l‘utilisation de paliers en matériaux polymères et Inox

75,1 kB

Dessins

Aperçu des articles (comprimé)

Sélection/filtre d'articles

Référence	Matière de composant	Boîtier	D	B	E	B1	D3	L	L2	L3	A2	Prix
24244-01-12201	acier inoxydable	201	12	112	90	60	11	33	26	11	14,7	52,61 €
24244-01-15202	acier inoxydable	202	15	112	90	60	11	33	26	11	14,7	48,17 €
24244-01-20204	acier inoxydable	204	20	112	90	60	11	33	26	11	14,7	45,87 €
24244-01-25205	acier inoxydable	205	25	125	99	67,5	11,5	35,5	27	13	15,8	60,50 €
24244-01-30206	acier inoxydable	206	30	141	117	80	11,5	40	30,2	14,3	17,8	77,99 €
24244-01-35207	acier inoxydable	207	35	156	130	90	13	44,5	34	14,3	19,1	97,64 €
24244-01-40208	acier inoxydable	208	40	172	144	100	13	51,2	36	14,3	21	108,68 €
24244-01-112201	pom	201	12	112	90	60	11	33	26	11	-	52,61 €
24244-01-115202	pom	202	15	112	90	60	11	33	26	11	-	48,17 €
24244-01-120204	pom	204	20	112	90	60	11	33	26	11	-	45,87 €
24244-01-125205	pom	205	25	125	99	67,5	11,5	35,5	27	13	-	60,50 €
24244-01-130206	pom	206	30	141	117	80	11,5	40	30,2	14,3	-	77,97 €
24244-01-135207	pom	207	35	156	130	90	13	44,5	34	14,3	-	97,64 €
24244-01-140208	pom	208	40	172	144	100	13	51,2	36	14,3	-	108,68 €
