23200Brides d‘arrêt Taper |
retour |
|

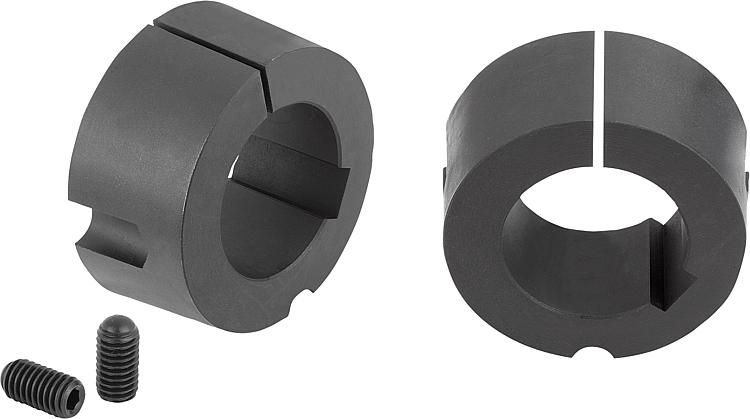

Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Fonte grise ou acier.Finition :Phosphaté.Nota :Les brides d'arrêt Taper permettent un montage et un démontage facile et très rapide des poulies. La large gamme d’alésages disponibles permet un montage immédiat, sans usinage interne ou externe coûteux en temps et en argent. Les inserts sont fabriqués avec rainure de clavette parallèle, conformément à la norme DIN 6885/1, en plus des vis de serrage. Les brides d'arrêt Taper sont interchangeables avec tous les types de brides d'arrêt commercialisés similaires.Montage :Le montage se fait à l'aide des informations d'utilisation annexes.Accessoires :Livré avec vis.Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|

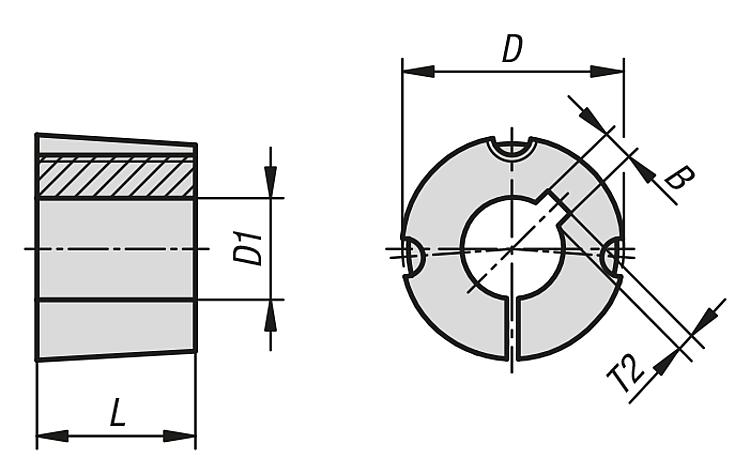

| Référence | Finition 1 | Matière
du corps
de base | L | B | D
| D1 | T2 | pour
vis
| Couple de serrage
des vis de blocage
Nm | CAO | Acc. | Prix | Commander |
|---|
| 23200-0351122 | type 1008 | fonte grise | 22,3 | 4 | 35 | 11 | 1,8 | 1/4 BSW | 5,5 |  | | 4,65 € | | | 23200-0351222 | type 1008 | fonte grise | 22,3 | 4 | 35 | 12 | 1,8 | 1/4 BSW | 5,5 | | | 4,65 € | | | 23200-0351422 | type 1008 | fonte grise | 22,3 | 5 | 35 | 14 | 2,3 | 1/4 BSW | 5,5 | | | 4,65 € | | | 23200-0351522 | type 1008 | fonte grise | 22,3 | 5 | 35 | 15 | 2,3 | 1/4 BSW | 5,5 | | | 4,65 € | | | 23200-0351622 | type 1008 | fonte grise | 22,3 | 5 | 35 | 16 | 2,3 | 1/4 BSW | 5,5 | | | 4,65 € | | | 23200-0351822 | type 1008 | fonte grise | 22,3 | 6 | 35 | 18 | 2,8 | 1/4 BSW | 5,5 | | | 4,65 € | | | 23200-0351922 | type 1008 | fonte grise | 22,3 | 6 | 35 | 19 | 2,8 | 1/4 BSW | 5,5 | | | 4,65 € | | | 23200-0352022 | type 1008 | fonte grise | 22,3 | 6 | 35 | 20 | 2,8 | 1/4 BSW | 5,5 | | | 4,65 € | | | 23200-0352222 | type 1008 | fonte grise | 22,3 | 6 | 35 | 22 | 2,8 | 1/4 BSW | 5,5 | | | 4,65 € | | | 23200-0381122 | type 1108 | fonte grise | 22,3 | 4 | 38 | 11 | 1,8 | 1/4 BSW | 5,5 | | | 4,65 € | | | 23200-0381222 | type 1108 | fonte grise | 22,3 | 4 | 38 | 12 | 1,8 | 1/4 BSW | 5,5 | | | 4,65 € | | | 23200-0381422 | type 1108 | fonte grise | 22,3 | 5 | 38 | 14 | 2,3 | 1/4 BSW | 5,5 | | | 4,65 € | | | 23200-0381522 | type 1108 | fonte grise | 22,3 | 5 | 38 | 15 | 2,3 | 1/4 BSW | 5,5 | | | 4,65 € | | | 23200-0381622 | type 1108 | fonte grise | 22,3 | 5 | 38 | 16 | 2,3 | 1/4 BSW | 5,5 | | | 4,65 € | | | 23200-0381722 | type 1108 | fonte grise | 22,3 | 5 | 38 | 17 | 2,3 | 1/4 BSW | 5,5 | | | 4,65 € | | | 23200-0381822 | type 1108 | fonte grise | 22,3 | 6 | 38 | 18 | 2,8 | 1/4 BSW | 5,5 | | | 4,65 € | | | 23200-0381922 | type 1108 | fonte grise | 22,3 | 6 | 38 | 19 | 2,8 | 1/4 BSW | 5,5 | | | 4,65 € | | | 23200-0382022 | type 1108 | fonte grise | 22,3 | 6 | 38 | 20 | 2,8 | 1/4 BSW | 5,5 | | | 4,65 € | | | 23200-0382222 | type 1108 | fonte grise | 22,3 | 6 | 38 | 22 | 2,8 | 1/4 BSW | 5,5 | | | 4,65 € | | | 23200-0382422 | type 1108 | fonte grise | 22,3 | 8 | 38 | 24 | 2,3 | 1/4 BSW | 5,5 | | | 4,65 € | | | 23200-0382522 | type 1108 | fonte grise | 22,3 | 8 | 38 | 25 | 2,3 | 1/4 BSW | 5,5 | | | 4,65 € | | | 23200-0382622 | type 1108 | fonte grise | 22,3 | 8 | 38 | 26 | 2,3 | 1/4 BSW | 5,5 | | | 4,65 € | | | 23200-0471125 | type 1210 | fonte grise | 25,4 | 4 | 47 | 11 | 1,8 | 3/8 BSW | 20 | | | 6,10 € | | | 23200-0471225 | type 1210 | fonte grise | 25,4 | 4 | 47 | 12 | 1,8 | 3/8 BSW | 20 | | | 6,10 € | | | 23200-0471425 | type 1210 | fonte grise | 25,4 | 5 | 47 | 14 | 2,3 | 3/8 BSW | 20 | | | 6,10 € | | | 23200-0471525 | type 1210 | fonte grise | 25,4 | 5 | 47 | 15 | 2,3 | 3/8 BSW | 20 | | | 6,10 € | | | 23200-0471625 | type 1210 | fonte grise | 25,4 | 5 | 47 | 16 | 2,3 | 3/8 BSW | 20 | | | 6,10 € | | | 23200-0471825 | type 1210 | fonte grise | 25,4 | 6 | 47 | 18 | 2,8 | 3/8 BSW | 20 | | | 6,10 € | | | 23200-0471925 | type 1210 | fonte grise | 25,4 | 6 | 47 | 19 | 2,8 | 3/8 BSW | 20 | | | 6,10 € | | | 23200-0472025 | type 1210 | fonte grise | 25,4 | 6 | 47 | 20 | 2,8 | 3/8 BSW | 20 | | | 6,10 € | | | 23200-0472225 | type 1210 | fonte grise | 25,4 | 6 | 47 | 22 | 2,8 | 3/8 BSW | 20 | | | 6,10 € | | | 23200-0472425 | type 1210 | fonte grise | 25,4 | 8 | 47 | 24 | 3,3 | 3/8 BSW | 20 | | | 6,10 € | | | 23200-0472525 | type 1210 | fonte grise | 25,4 | 8 | 47 | 25 | 3,3 | 3/8 BSW | 20 | | | 6,10 € | | | 23200-0472625 | type 1210 | fonte grise | 25,4 | 8 | 47 | 26 | 3,3 | 3/8 BSW | 20 | | | 6,10 € | | | 23200-0472825 | type 1210 | fonte grise | 25,4 | 8 | 47 | 28 | 3,3 | 3/8 BSW | 20 | | | 6,10 € | | | 23200-0473025 | type 1210 | acier | 25,4 | 8 | 47 | 30 | 3,3 | 3/8 BSW | 20 | | | 6,10 € | | | 23200-0473225 | type 1210 | acier | 25,4 | 10 | 47 | 32 | 2,3 | 3/8 BSW | 20 | | | 6,10 € | | | 23200-0571225 | type 1610 | fonte grise | 25,4 | 4 | 57 | 12 | 1,8 | 3/8 BSW | 20 | | | 6,69 € | | | 23200-0571425 | type 1610 | fonte grise | 25,4 | 5 | 57 | 14 | 2,3 | 3/8 BSW | 20 | | | 6,69 € | | | 23200-0571525 | type 1610 | fonte grise | 25,4 | 5 | 57 | 15 | 2,3 | 3/8 BSW | 20 | | | 6,69 € | | | 23200-0571625 | type 1610 | fonte grise | 25,4 | 5 | 57 | 16 | 2,3 | 3/8 BSW | 20 | | | 6,69 € | | | 23200-0571825 | type 1610 | fonte grise | 25,4 | 6 | 57 | 18 | 2,8 | 3/8 BSW | 20 | | | 6,69 € | | | 23200-0571925 | type 1610 | fonte grise | 25,4 | 6 | 57 | 19 | 2,8 | 3/8 BSW | 20 | | | 6,69 € | | | 23200-0572025 | type 1610 | fonte grise | 25,4 | 6 | 57 | 20 | 2,8 | 3/8 BSW | 20 | | | 6,69 € | | | 23200-0572225 | type 1610 | fonte grise | 25,4 | 6 | 57 | 22 | 2,8 | 3/8 BSW | 20 | | | 6,69 € | | | 23200-0572425 | type 1610 | fonte grise | 25,4 | 8 | 57 | 24 | 3,3 | 3/8 BSW | 20 | | | 6,69 € | | | 23200-0572525 | type 1610 | fonte grise | 25,4 | 8 | 57 | 25 | 3,3 | 3/8 BSW | 20 | | | 6,69 € | | | 23200-0572625 | type 1610 | fonte grise | 25,4 | 8 | 57 | 26 | 3,3 | 3/8 BSW | 20 | | | 6,69 € | | | 23200-0572825 | type 1610 | fonte grise | 25,4 | 8 | 57 | 28 | 3,3 | 3/8 BSW | 20 | | | 6,69 € | | | 23200-0573025 | type 1610 | fonte grise | 25,4 | 8 | 57 | 30 | 3,3 | 3/8 BSW | 20 | | | 6,69 € | | | 23200-0573225 | type 1610 | fonte grise | 25,4 | 10 | 57 | 32 | 3,3 | 3/8 BSW | 20 | | | 6,69 € | | | 23200-0573525 | type 1610 | fonte grise | 25,4 | 10 | 57 | 35 | 3,3 | 3/8 BSW | 20 | | | 6,69 € | | | 23200-0573825 | type 1610 | fonte grise | 25,4 | 10 | 57 | 38 | 3,3 | 3/8 BSW | 20 | | | 6,69 € | | | 23200-0574025 | type 1610 | acier | 25,4 | 12 | 57 | 40 | 2,3 | 3/8 BSW | 20 | | | 6,69 € | | | 23200-0574225 | type 1610 | acier | 25,4 | 12 | 57 | 42 | 2,3 | 3/8 BSW | 20 | | | 6,69 € | | | 23200-0571238 | type 1615 | fonte grise | 38,1 | 4 | 57 | 12 | 1,8 | 3/8 BSW | 20 | | | 8,14 € | | | 23200-0571438 | type 1615 | fonte grise | 38,1 | 5 | 57 | 14 | 2,3 | 3/8 BSW | 20 | | | 8,14 € | | | 23200-0571538 | type 1615 | fonte grise | 38,1 | 5 | 57 | 15 | 2,3 | 3/8 BSW | 20 | | | 8,14 € | | | 23200-0571638 | type 1615 | fonte grise | 38,1 | 5 | 57 | 16 | 2,3 | 3/8 BSW | 20 | | | 8,14 € | | | 23200-0571838 | type 1615 | fonte grise | 38,1 | 6 | 57 | 18 | 2,8 | 3/8 BSW | 20 | | | 8,14 € | | | 23200-0571938 | type 1615 | fonte grise | 38,1 | 6 | 57 | 19 | 2,8 | 3/8 BSW | 20 | | | 8,14 € | | | 23200-0572038 | type 1615 | fonte grise | 38,1 | 6 | 57 | 20 | 2,8 | 3/8 BSW | 20 | | | 8,14 € | | | 23200-0572238 | type 1615 | fonte grise | 38,1 | 6 | 57 | 22 | 2,8 | 3/8 BSW | 20 | | | 8,14 € | | | 23200-0572438 | type 1615 | fonte grise | 38,1 | 8 | 57 | 24 | 3,3 | 3/8 BSW | 20 | | | 8,14 € | | | 23200-0572538 | type 1615 | fonte grise | 38,1 | 8 | 57 | 25 | 3,3 | 3/8 BSW | 20 | | | 8,14 € | | | 23200-0572638 | type 1615 | fonte grise | 38,1 | 8 | 57 | 26 | 3,3 | 3/8 BSW | 20 | | | 8,14 € | | | 23200-0572838 | type 1615 | fonte grise | 38,1 | 8 | 57 | 28 | 3,3 | 3/8 BSW | 20 | | | 8,14 € | | | 23200-0573038 | type 1615 | fonte grise | 38,1 | 8 | 57 | 30 | 3,3 | 3/8 BSW | 20 | | | 8,14 € | | | 23200-0573238 | type 1615 | fonte grise | 38,1 | 10 | 57 | 32 | 3,3 | 3/8 BSW | 20 | | | 8,14 € | | | 23200-0573538 | type 1615 | fonte grise | 38,1 | 10 | 57 | 35 | 3,3 | 3/8 BSW | 20 | | | 8,14 € | | | 23200-0573838 | type 1615 | fonte grise | 38,1 | 10 | 57 | 38 | 3,3 | 3/8 BSW | 20 | | | 8,14 € | | | 23200-0574038 | type 1615 | acier | 38,1 | 12 | 57 | 40 | 2,3 | 3/8 BSW | 20 | | | 8,14 € | | | 23200-0701431 | type 2012 | fonte grise | 31,8 | 5 | 70 | 14 | 2,3 | 7/16 BSW | 30 | | | 9,58 € | | | 23200-0701631 | type 2012 | fonte grise | 31,8 | 5 | 70 | 16 | 2,3 | 7/16 BSW | 30 | | | 9,58 € | | | 23200-0701831 | type 2012 | fonte grise | 31,8 | 6 | 70 | 18 | 2,8 | 7/16 BSW | 30 | | | 9,58 € | | | 23200-0701931 | type 2012 | fonte grise | 31,8 | 6 | 70 | 19 | 2,8 | 7/16 BSW | 30 | | | 9,58 € | | | 23200-0702031 | type 2012 | fonte grise | 31,8 | 6 | 70 | 20 | 2,8 | 7/16 BSW | 30 | | | 9,58 € | | | 23200-0702231 | type 2012 | fonte grise | 31,8 | 6 | 70 | 22 | 2,8 | 7/16 BSW | 30 | | | 9,58 € | | | 23200-0702431 | type 2012 | fonte grise | 31,8 | 8 | 70 | 24 | 3,3 | 7/16 BSW | 30 | | | 9,58 € | | | 23200-0702531 | type 2012 | fonte grise | 31,8 | 8 | 70 | 25 | 3,3 | 7/16 BSW | 30 | | | 9,58 € | | | 23200-0702631 | type 2012 | fonte grise | 31,8 | 8 | 70 | 26 | 3,3 | 7/16 BSW | 30 | | | 9,58 € | | | 23200-0702831 | type 2012 | fonte grise | 31,8 | 8 | 70 | 28 | 3,3 | 7/16 BSW | 30 | | | 9,58 € | | | 23200-0703031 | type 2012 | fonte grise | 31,8 | 8 | 70 | 30 | 3,3 | 7/16 BSW | 30 | | | 9,58 € | | | 23200-0703231 | type 2012 | fonte grise | 31,8 | 10 | 70 | 32 | 3,3 | 7/16 BSW | 30 | | | 9,58 € | | | 23200-0703531 | type 2012 | fonte grise | 31,8 | 10 | 70 | 35 | 3,3 | 7/16 BSW | 30 | | | 9,58 € | | | 23200-0703831 | type 2012 | fonte grise | 31,8 | 10 | 70 | 38 | 3,3 | 7/16 BSW | 30 | | | 9,58 € | | | 23200-0704031 | type 2012 | fonte grise | 31,8 | 12 | 70 | 40 | 3,3 | 7/16 BSW | 30 | | | 9,58 € | | | 23200-0704231 | type 2012 | fonte grise | 31,8 | 12 | 70 | 42 | 3,3 | 7/16 BSW | 30 | | | 9,58 € | | | 23200-0704531 | type 2012 | fonte grise | 31,8 | 14 | 70 | 45 | 3,8 | 7/16 BSW | 30 | | | 9,58 € | | | 23200-0704831 | type 2012 | fonte grise | 31,8 | 14 | 70 | 48 | 3,8 | 7/16 BSW | 30 | | | 9,58 € | | | 23200-0705031 | type 2012 | acier | 31,8 | 14 | 70 | 50 | 3,8 | 7/16 BSW | 30 | | | 9,58 € | | | 23200-0851844 | type 2517 | fonte grise | 44,5 | 6 | 85 | 18 | 2,8 | 1/2 BSW | 50 | | | 14,26 € | | | 23200-0851944 | type 2517 | fonte grise | 44,5 | 6 | 85 | 19 | 2,8 | 1/2 BSW | 50 | | | 14,26 € | | | 23200-0852044 | type 2517 | fonte grise | 44,5 | 6 | 85 | 20 | 2,8 | 1/2 BSW | 50 | | | 14,26 € | | | 23200-0852244 | type 2517 | fonte grise | 44,5 | 6 | 85 | 22 | 2,8 | 1/2 BSW | 50 | | | 14,26 € | | | 23200-0852444 | type 2517 | fonte grise | 44,5 | 8 | 85 | 24 | 3,3 | 1/2 BSW | 50 | | | 14,26 € | | | 23200-0852544 | type 2517 | fonte grise | 44,5 | 8 | 85 | 25 | 3,3 | 1/2 BSW | 50 | | | 14,26 € | | | 23200-0852844 | type 2517 | fonte grise | 44,5 | 8 | 85 | 28 | 3,3 | 1/2 BSW | 50 | | | 14,26 € | | | 23200-0853044 | type 2517 | fonte grise | 44,5 | 8 | 85 | 30 | 3,3 | 1/2 BSW | 50 | | | 14,26 € | | | 23200-0853244 | type 2517 | fonte grise | 44,5 | 10 | 85 | 32 | 3,3 | 1/2 BSW | 50 | | | 14,26 € | | | 23200-0853544 | type 2517 | fonte grise | 44,5 | 10 | 85 | 35 | 3,3 | 1/2 BSW | 50 | | | 14,26 € | | | 23200-0853844 | type 2517 | fonte grise | 44,5 | 10 | 85 | 38 | 3,3 | 1/2 BSW | 50 | | | 14,26 € | | | 23200-0854044 | type 2517 | fonte grise | 44,5 | 12 | 85 | 40 | 3,3 | 1/2 BSW | 50 | | | 14,26 € | | | 23200-0854244 | type 2517 | fonte grise | 44,5 | 12 | 85 | 42 | 3,3 | 1/2 BSW | 50 | | | 14,26 € | | | 23200-0854544 | type 2517 | fonte grise | 44,5 | 14 | 85 | 45 | 3,8 | 1/2 BSW | 50 | | | 14,26 € | | | 23200-0854844 | type 2517 | fonte grise | 44,5 | 14 | 85 | 48 | 3,8 | 1/2 BSW | 50 | | | 14,26 € | | | 23200-0855044 | type 2517 | fonte grise | 44,5 | 14 | 85 | 50 | 3,8 | 1/2 BSW | 50 | | | 14,26 € | | | 23200-0855544 | type 2517 | fonte grise | 44,5 | 16 | 85 | 55 | 4,3 | 1/2 BSW | 50 | | | 14,26 € | | | 23200-0856044 | type 2517 | fonte grise | 44,5 | 18 | 85 | 60 | 4,4 | 1/2 BSW | 50 | | | 14,26 € | | | 23200-1082250 | type 3020 | fonte grise | 50,8 | 6 | 108 | 22 | 2,8 | 5/8 BSW | 90 | | | 23,01 € | | | 23200-1082550 | type 3020 | fonte grise | 50,8 | 8 | 108 | 25 | 3,3 | 5/8 BSW | 90 | | | 23,01 € | | | 23200-1082850 | type 3020 | fonte grise | 50,8 | 8 | 108 | 28 | 3,3 | 5/8 BSW | 90 | | | 23,01 € | | | 23200-1083050 | type 3020 | fonte grise | 50,8 | 8 | 108 | 30 | 3,3 | 5/8 BSW | 90 | | | 23,01 € | | | 23200-1083250 | type 3020 | fonte grise | 50,8 | 10 | 108 | 32 | 3,3 | 5/8 BSW | 90 | | | 23,01 € | | | 23200-1083550 | type 3020 | fonte grise | 50,8 | 10 | 108 | 35 | 3,3 | 5/8 BSW | 90 | | | 23,01 € | | | 23200-1083850 | type 3020 | fonte grise | 50,8 | 10 | 108 | 38 | 3,3 | 5/8 BSW | 90 | | | 23,01 € | | | 23200-1084050 | type 3020 | fonte grise | 50,8 | 12 | 108 | 40 | 3,3 | 5/8 BSW | 90 | | | 23,01 € | | | 23200-1084250 | type 3020 | fonte grise | 50,8 | 12 | 108 | 42 | 3,3 | 5/8 BSW | 90 | | | 23,01 € | | | 23200-1084550 | type 3020 | fonte grise | 50,8 | 14 | 108 | 45 | 3,8 | 5/8 BSW | 90 | | | 23,01 € | | | 23200-1084850 | type 3020 | fonte grise | 50,8 | 14 | 108 | 48 | 3,8 | 5/8 BSW | 90 | | | 23,01 € | | | 23200-1085050 | type 3020 | fonte grise | 50,8 | 14 | 108 | 50 | 3,8 | 5/8 BSW | 90 | | | 23,01 € | | | 23200-1085550 | type 3020 | fonte grise | 50,8 | 16 | 108 | 55 | 4,3 | 5/8 BSW | 90 | | | 23,01 € | | | 23200-1086050 | type 3020 | fonte grise | 50,8 | 18 | 108 | 60 | 4,4 | 5/8 BSW | 90 | | | 23,01 € | | | 23200-1086550 | type 3020 | fonte grise | 50,8 | 18 | 108 | 65 | 4,4 | 5/8 BSW | 90 | | | 23,01 € | | | 23200-1087050 | type 3020 | fonte grise | 50,8 | 20 | 108 | 70 | 4,9 | 5/8 BSW | 90 | | | 23,01 € | | | 23200-1087550 | type 3020 | acier | 50,8 | 20 | 108 | 75 | 4,9 | 5/8 BSW | 90 | | | 23,01 € | |
