        Table croisée longue

Description de l'article/illustrations du produit

DescriptionMatière :Palier support et chariot : alliage d’aluminium anodisé.
Colonnes de guidage : Inox rectifié.
Vis : Inox, filetage roulé.
Guidage : paliers lisses, sans entretien.Finition :Jeu radial du guidage inférieur à 0,02 mm, jeu axial nul.
Vis autobloquante, avec dispositif de serrage supplémentaire.Nota :Les guidages pratiquement exempts de jeu et l’absence absolue de jeu au niveau de la vis rendent inutile les opération de rattrapage de jeu.
L'échelle de graduation comporte 5 ou 10 graduations, une graduation correspondant à un intervalle de 0,1 mm.
Le principe de construction modulaire des tables croisées permet de combiner aisément les tables de positionnement, tables élévatrices et autres accessoires de la même catégorie.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 21134 Table croisée longue

403 kB

Dessins (aperçu complet)

Table croisée longue, Forme A

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	B	B1	B2	C Course	D	D1	D2	D3	D4	D5	H	H1	H2	H3	H4	H5	L	L1	L2	L3	L4	L5	L7	L8	F1 N	F2 N	F3 N	Mx Nm	My Nm	Mz Nm	Prix
21134-104	29	22	12	-	13	11,5	M3x0,5	4	M3	3	11	8	14,5	13	8	4	84,5	70	29	46	8	1,5	4	62	70	70	70	0,77	0,77	0,77	284,91 €
21134-108	46	36	21	-	26	23	M6x1	8	M4	4	18	14	27	23	14	6	148,5	120	46	75	12	2	6	108	200	200	200	3,6	3,6	3,6	304,96 €
21134-112	75	60	38	-	26	23	M6x1	12	M6	6	23,5	20	29	27	15,5	7	209	180	75	120	15	2	7,5	165	300	300	300	18	18	18	432,76 €

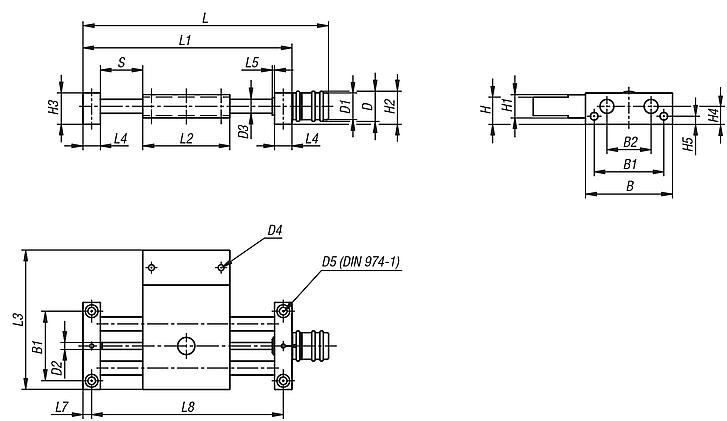

Table croisée longue, Forme B

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	B	B1	B2	C Course	D	D1	D2	D3	D4	D5	H	H1	H2	H3	H4	H5	L	L1	L2	L3	L4	L5	L7	L8	F1 N	F2 N	F3 N	Mx Nm	My Nm	Mz Nm	Prix
21134-204	29	22	12	-	13	11,5	M3x0,5	4	M3	3	11	8	14,5	13	8	4	84,5	70	29	46	8	1,5	4	62	70	70	70	0,77	0,77	0,77	284,91 €
21134-208	46	36	21	-	26	23	M6x1	8	M4	4	18	14	27	23	14	6	148,5	120	46	75	12	2	6	108	200	200	200	3,6	3,6	3,6	304,96 €
21134-212	75	60	38	-	26	23	M6x1	12	M6	6	23,5	20	29	27	15,5	7	209	180	75	120	15	2	7,5	165	300	300	300	18	18	18	432,76 €

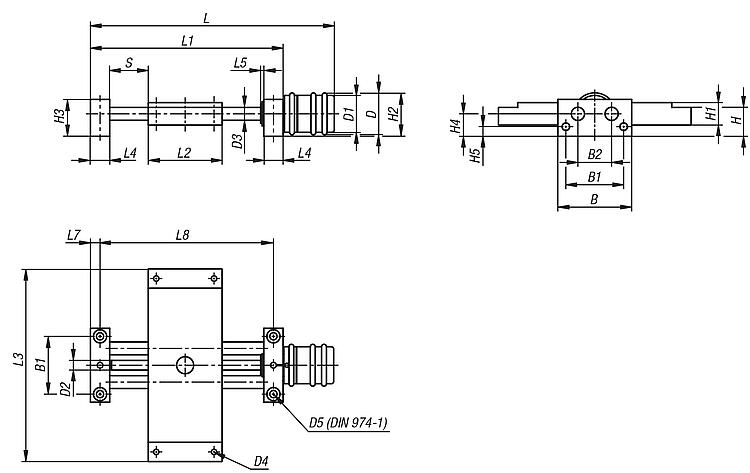

Table croisée longue, Forme C

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	B	B1	B2	C Course	D	D1	D2	D3	D4	D5	H	H1	H2	H3	H4	H5	L	L1	L2	L3	L4	L5	L7	L8	F1 N	F2 N	F3 N	Mx Nm	My Nm	Mz Nm	Prix
21134-304	29	22	12	-	13	11,5	M3x0,5	4	M3	3	11	8	14,5	13	8	4	84,5	70	29	70	8	1,5	4	62	70	70	70	0,77	0,77	0,77	284,91 €
21134-308	46	36	21	-	26	23	M6x1	8	M4	4	18	14	27	23	14	6	148,5	120	46	120	12	2	6	108	200	200	200	3,6	3,6	3,6	304,96 €
21134-312	75	60	38	-	26	23	M6x1	12	M6	6	23,5	20	29	27	15,5	7	209	180	75	180	15	2	7,5	165	300	300	300	18	18	18	432,76 €
