Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Aluminium.Finition :Naturel.Nota :Ces supports d‘arbres sont nécessaires car ils permettent de supporter les arbres avec les paliers linéaire à billes de type ouvert.
Les arbres continus permettent d‘obtenir des supports à palier rigides, un support discontinu suffit toutefois dans tous les cas.
La longueur standard de nos supports d‘arbres est de 600 mm. Ces pièces peuvent être réduites ou combinées pour obtenir des supports longs.Accessoires :Arbres de guidage de précision avec alésages de fixation 21590.
Vis de fixation 07160.Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|

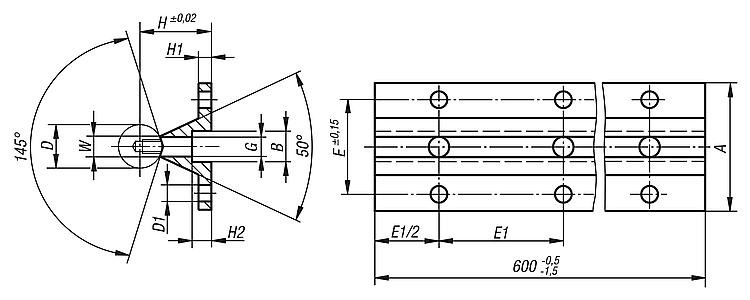

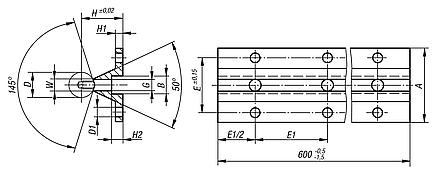

| Référence | Taille | A | B | D
| D1 | E | E1 | G
Trou lamé pour
vis CHC, DIN 912 | H | H1 | H2 | W | CAO | Acc. | Prix | Commander |
|---|
| 21565-12375X0600 | 12 | 40 | 8 | 12 | 4,5 | 29 | 75 | M4x16 | 22 | 5 | 5 | 5,8 |  |  | 72,11 € | | | 21565-16500X0600 | 16 | 45 | 9,5 | 16 | 5,5 | 33 | 100 | M5x20 | 26 | 5 | 6 | 7 | | | 74,72 € | | | 21565-20500X0600 | 20 | 52 | 11 | 20 | 6,6 | 37 | 100 | M6x25 | 32 | 6 | 6,5 | 8,3 | | | 84,21 € | | | 21565-25600X0600 | 25 | 57 | 14 | 25 | 6,6 | 42 | 120 | M8x25 | 36 | 6 | 8,5 | 10,8 | | | 89,69 € | | | 21565-30750X0600 | 30 | 69 | 17 | 30 | 9 | 51 | 150 | M10x30 | 42 | 7 | 10,5 | 11 | | | 94,32 € | | | 21565-40100X0600 | 40 | 73 | 17 | 40 | 9 | 55 | 200 | M10x30 | 50 | 8 | 10,5 | 15 | | | 92,00 € | | | 21565-50100X0600 | 50 | 84 | 19 | 50 | 11 | 63 | 200 | M12x30 | 60 | 9 | 12,5 | 19 | | | 113,69 € | |
