21510Palier linéaire à billes avec compensation de désalignement... |
retour |
|
|
DescriptionMatière :Corps : plastique.
Plaques de voie de roulement : acier à roulement.
Billes : acier.Nota :Les paliers linéaires à billes correspondent à la série 3 selon ISO 10285, avec compensation de désalignement angulaire automatique. Joint d‘étanchéité des deux côtés. Ces paliers sont constitués d‘un corps en plastique dans lequel les plaques de voie de roulement en acier sont clipsés. Le corps en plastique protège le joint d‘étanchéité. Le joint d‘étanchéité est en matière polyamide spéciale avec des coefficients de frottement faibles. Les paliers à billes sont fixés par des anneaux élastiques suivant DIN 471/472.
Tolérances recommandées :
Arbre : h6
Corps : H7
Les paliers linéaires à billes munis de joint d‘étanchéité des deux côtés doivent être graissés avant le montage.
Les capacités de charge indiquées sont valables pour l‘utilisation d‘arbres trempés et rectifiés. TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|

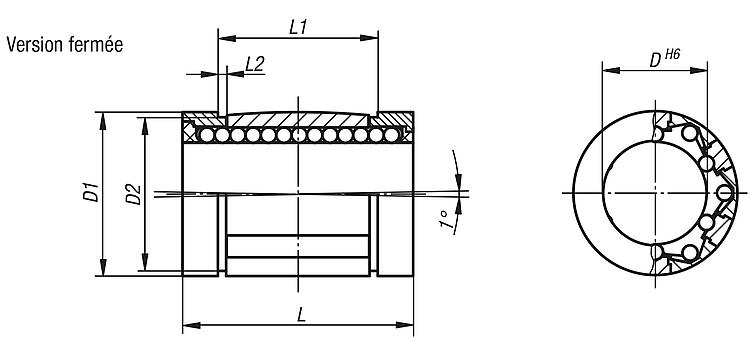

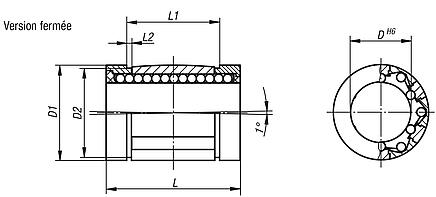

Palier linéaire à bille avec compensation de désalignement angulaire, fermé |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Finition
| D | D1 | D2 | L | L1 | L2 | Charge de
base dynamique
N | Charge de
base statique
N | CAO | Acc. | Prix | Commander |
|---|
| 21510-1602 | fermé | 16 | 26 | 24,9 | 36 | 24,6 | 1,3 | 1020 | 1120 |  | | 31,53 € | | | 21510-2002 | fermé | 20 | 32 | 30,3 | 45 | 31,2 | 1,6 | 2020 | 2220 | | | 39,62 € | | | 21510-1202 | fermé | 12 | 22 | 21 | 32 | 22,6 | 1,3 | 830 | 910 | | | 30,50 € | | | 21510-2502 | fermé | 25 | 40 | 37,5 | 58 | 43,7 | 1,85 | 3950 | 4350 | | | 52,31 € | | | 21510-3002 | fermé | 30 | 47 | 44,5 | 68 | 51,7 | 1,85 | 4800 | 5280 | | | 70,84 € | | | 21510-4002 | fermé | 40 | 62 | 59 | 80 | 60,3 | 2,15 | 8240 | 9060 | | | 84,49 € | | | 21510-5002 | fermé | 50 | 75 | 72 | 100 | 77,3 | 2,65 | 12060 | 13270 | | | 114,05 € | |
|

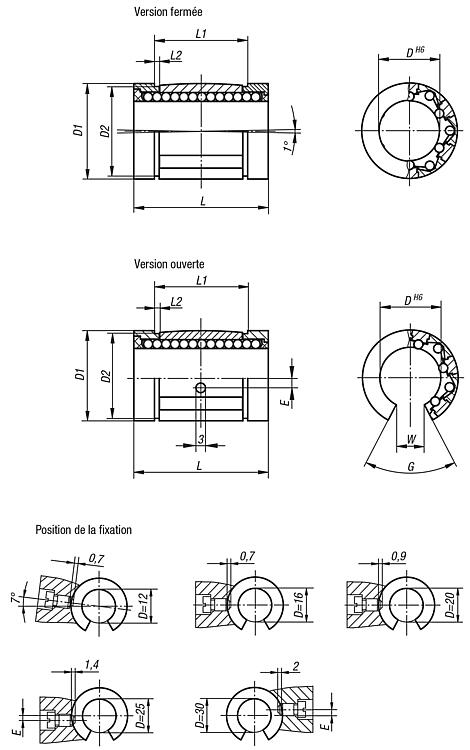

Palier linéaire à bille avec compensation de désalignement angulaire, ouverte |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Finition
| D | D1 | D2 | E | G | L | L1 | L2 | W | Charge de
base dynamique
N | Charge de
base statique
N | CAO | Acc. | Prix | Commander |
|---|
| 21510-1612 | ouvert. | 16 | 26 | 24,9 | 0 | 68° | 36 | 24,6 | 1,3 | 9,8 | 1020 | 1120 | | | 39,62 € | | | 21510-2012 | ouvert. | 20 | 32 | 30,3 | 0 | 55° | 45 | 31,2 | 1,6 | 10,5 | 2020 | 2220 | | | 47,13 € | | | 21510-3012 | ouvert. | 30 | 47 | 44,5 | 2 | 57° | 68 | 51,7 | 1,85 | 15,3 | 4800 | 5280 | | | 77,96 € | | | 21510-1212 | ouvert. | 12 | 22 | 21 | 1,35 | 66° | 32 | 22,6 | 1,3 | 7 | 830 | 910 | | | 36,13 € | | | 21510-2512 | ouvert. | 25 | 40 | 37,5 | 1,5 | 57° | 58 | 43,7 | 1,85 | 13 | 3950 | 4350 | | | 62,07 € | | | 21510-4012 | ouvert. | 40 | 62 | 59 | 0 | 58° | 80 | 60,3 | 2,15 | 21,4 | 8240 | 9060 | | | 105,13 € | | | 21510-5012 | ouvert. | 50 | 75 | 72 | 0 | 55° | 100 | 77,3 | 2,65 | 24 | 12060 | 13270 | | | 141,93 € | |
|
