        Palier lisse pour table circulaire

Description de l'article/illustrations du produit

DescriptionMatière :Bague extérieure en aluminium.
Bague intérieure en plastique Iglidur® J.
Vis et écrous en Inox A2.Finition :Bague extérieure anodisée.Nota :Palier lisse pour table circulaire avec un poids particulièrement faible. La bague intérieure est composée d'un matériau pour palier lisse haute performance. La bague extérieure est en aluminium anodisé. Cette association de matériaux garantit un fonctionnement sans aucun entretien ni lubrifiant.

Montage facile.
Résistance élevée à l'usure.
Pour contraintes élevées, grande rigidité.Plage de température :-50 °C jusqu’à +90 °C.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 21245 Palier lisse pour table circulaire

187 kB

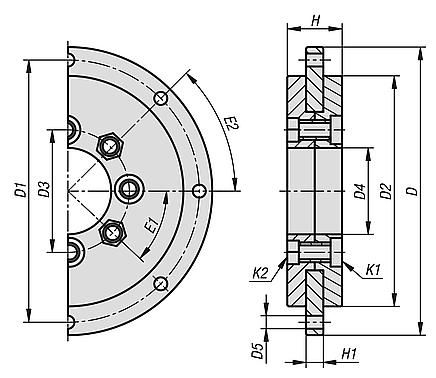

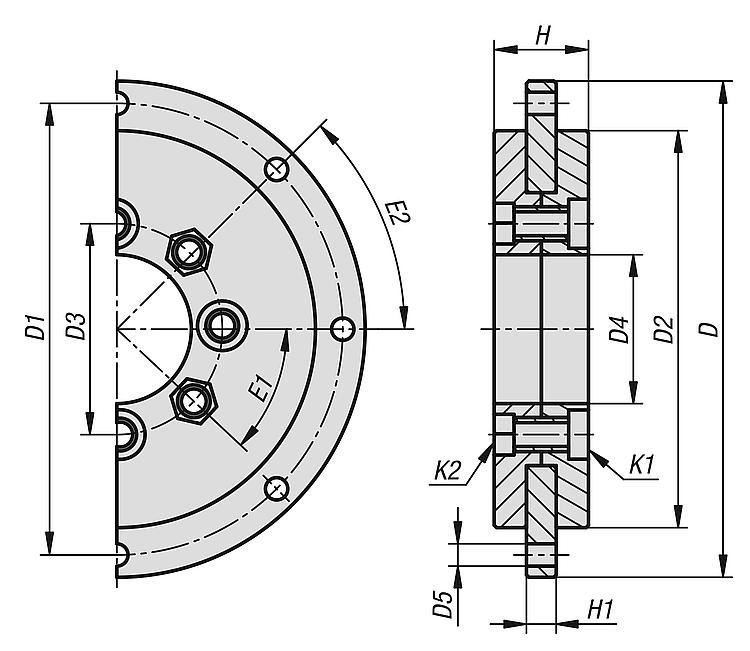

Dessins

Sélection/filtre d'articles

Référence	D	D1	D2	D3	D4	D5	E1	E2	H	H1	K1	K2 pour écrous	Prix
21245-1108020	80	70	60	31	20	4,5	6X60°	6X60°	16	5	DIN 7984 M5	ISO 4035 M5	68,43 €
21245-1110030	100	91	80	42,5	30	4,5	8X45°	8X45°	19	6	DIN 7984 M5	ISO 4035 M5	95,50 €
21245-1116060	160	145	130	86	60	5,5	12X30°	20X18°	30	10	Lamage Ø 16 profondeur 6,5	Lamage Ø 16 profondeur 6,5	179,75 €
