        Filets rapportés renforcés

Description de l'article/illustrations du produit

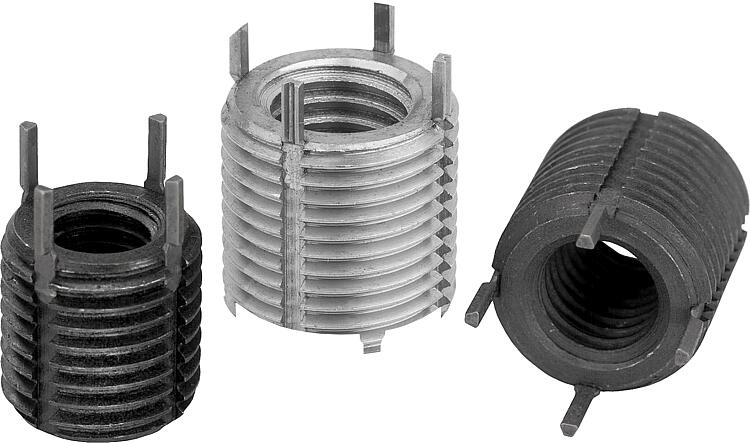

DescriptionMatière :Acier ou Inox.Finition :Passivé.Nota :Les filets rapportés sont un moyen rapide et économique pour restaurer des taraudages grippés, arrachés ou endommagés. Cela permet également de restaurer le taraudage des produits de haute qualité.
Les inserts taraudés peuvent être utilisés dans différents matériaux comme les pièces en alliage léger ou en fonte. Les inserts taraudés d’un diamètre supérieur à M6 sont équipés de 4 clavettes d‘arrêt au lieu de 2.
Tolérance dimensionnelle admissible : pour les filets énumérés ci - après, la classe de tolérance moyenne est applicable, c’est à dire 6H pour les taraudages et 6g pour les filetages. Autres dimensions : ± 0,25 mm.

Avec les filets rapportés renforcés, nous proposons là une version dont la section est élevée et permet son utilisation pour des applications avec des sollicitations élevées.

Renseignements techniques, voir le mode d‘emploi pour les inserts taraudés.Avantages :- Montage facile et rapide.
- L'insert est fixé à l'aide de clavettes, ce qui empêche toute rotation due à des torsions ou à des vibrations.
- Aucun outil spécial n'est nécessaire en dehors de l'outil de montage.Indication de dessin :

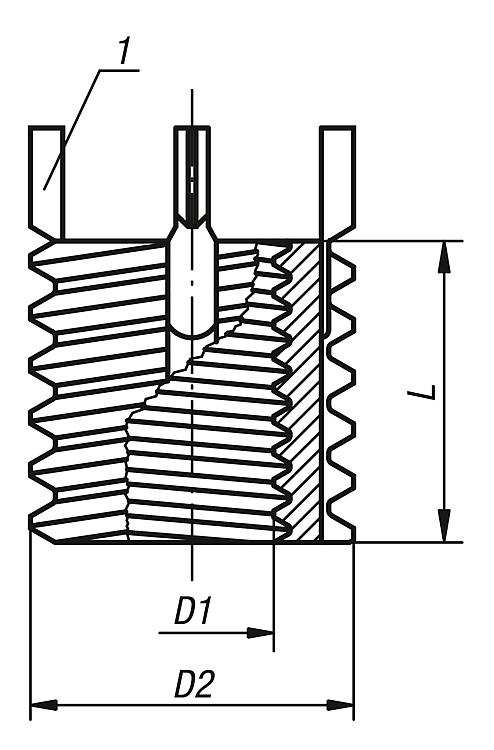

1) Clavette d’arrêt

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 07661 Filets rapportés renforcés

230 kB

Dessins

Sélection/filtre d'articles

Référence	Matière du corps de base	D1 Taraudage	D2 Filetage	L Longueur	Montage Foret Ø	Montage Ø chanfrein +0,25	Montage Taraudage	Montage Profondeur min. du taraudage	Démontage Foret Ø	Démontage Profondeur de perçage	Référence Outil de montage	Prix
07661-04	acier	M4	M8	8	6,9	8,3	M8	9,5	5,5	4	07661-804	7,11 €
07661-05	acier	M5	M10x1,25	10	8,8	10,3	M10x1,25	12,5	7,5	4,8	07661-805	3,69 €
07661-06	acier	M6	M12x1,25	12	10,8	12,3	M12x1,25	14,5	9,5	4,8	07661-806	3,96 €
07661-08	acier	M8	M14x1,5	14	12,8	14,3	M14x1,5	16,5	11,5	4,8	07661-808	4,40 €
07661-08X1	acier	M8x1	M14x1,5	14	12,8	14,3	M14x1,5	16,5	11,5	4,8	07661-808	4,40 €
07661-10	acier	M10	M16x1,5	16	14,8	16,3	M16x1,5	18,5	13,5	4,8	07661-810	5,47 €
07661-10X125	acier	M10x1,25	M16x1,5	16	14,8	16,3	M16x1,5	18,5	13,5	4,8	07661-810	8,99 €
07661-12	acier	M12	M18x1,5	18	16,8	18,3	M18x1,5	20,5	15,5	4,8	07661-812	7,03 €
07661-12X125	acier	M12x1,25	M18x1,5	18	16,8	18,3	M18x1,5	20,5	15,5	4,8	07661-812	7,03 €
07661-14	acier	M14	M20x1,5	20	18,8	20,3	M20x1,5	22,5	17,5	4,8	07661-814	8,71 €
07661-14X15	acier	M14x1,5	M20x1,5	20	18,8	20,3	M20x1,5	22,5	17,5	4,8	07661-814	8,71 €
07661-16	acier	M16	M22x1,5	22	20,7	22,3	M22x1,5	24,5	17,8	6,4	07661-816	10,12 €
07661-16X15	acier	M16x1,5	M22x1,5	22	20,7	22,3	M22x1,5	24,5	17,8	6,4	07661-816	10,12 €
07661-18X15	acier	M18x1,5	M24x1,5	24	22,5	24,3	M24x1,5	26,5	19,8	6,4	07661-818	14,93 €
07661-20	acier	M20	M30x2	30	28	30,3	M30x2	34,5	25,8	6,4	07661-820	17,53 €
07661-20X15	acier	M20x1,5	M30x2	30	28	30,3	M30x2	34,5	25,8	6,4	07661-820	17,53 €
07661-22X15	acier	M22x1,5	M32x2	32	30	32,3	M32x2	36,5	27,8	6,4	07661-822	22,38 €
07661-24	acier	M24	M33x2	33	31	33,3	M33x2	37,5	28,8	6,4	07661-824	31,79 €
07661-24X2	acier	M24x2	M33x2	33	31	33,3	M33x2	37,5	28,8	6,4	07661-824	31,79 €
07661-104	acier inoxydable	M4	M8	8	6,9	8,3	M8	9,5	5,5	4	07661-804	8,10 €
07661-105	acier inoxydable	M5	M10x1,25	10	8,8	10,3	M10x1,25	12,5	7,5	4,8	07661-805	7,44 €
07661-106	acier inoxydable	M6	M12x1,25	12	10,8	12,3	M12x1,25	14,5	9,5	4,8	07661-806	7,25 €
07661-108	acier inoxydable	M8	M14x1,5	14	12,8	14,3	M14x1,5	16,5	11,5	4,8	07661-808	7,64 €
07661-108X1	acier inoxydable	M8x1	M14x1,5	14	12,8	14,3	M14x1,5	16,5	11,5	4,8	07661-808	7,64 €
07661-110	acier inoxydable	M10	M16x1,5	16	14,8	16,3	M16x1,5	18,5	13,5	4,8	07661-810	8,75 €
07661-110X125	acier inoxydable	M10x1,25	M16x1,5	16	14,8	16,3	M16x1,5	18,5	13,5	4,8	07661-810	8,75 €
07661-112	acier inoxydable	M12	M18x1,5	18	16,8	18,3	M18x1,5	20,5	15,5	4,8	07661-812	11,16 €
07661-112X125	acier inoxydable	M12x1,25	M18x1,5	18	16,8	18,3	M18x1,5	20,5	15,5	4,8	07661-812	11,16 €
07661-114	acier inoxydable	M14	M20x1,5	20	18,8	20,3	M20x1,5	22,5	17,5	4,8	07661-814	14,52 €
07661-114X15	acier inoxydable	M14x1,5	M20x1,5	20	18,8	20,3	M20x1,5	22,5	17,5	4,8	07661-814	14,52 €
07661-116	acier inoxydable	M16	M22x1,5	22	20,7	22,3	M22x1,5	24,5	17,8	6,4	07661-816	16,09 €
07661-116X15	acier inoxydable	M16x1,5	M22x1,5	22	20,7	22,3	M22x1,5	24,5	17,8	6,4	07661-816	16,09 €
07661-118X15	acier inoxydable	M18x1,5	M24x1,5	24	22,5	24,3	M24x1,5	26,5	19,8	6,4	07661-818	23,15 €
07661-120	acier inoxydable	M20	M30x2	30	28	30,3	M30x2	34,5	25,8	6,4	07661-820	28,64 €
07661-120X15	acier inoxydable	M20x1,5	M30x2	30	28	30,3	M30x2	34,5	25,8	6,4	07661-820	28,64 €
07661-122X15	acier inoxydable	M22x1,5	M32x2	32	30	32,3	M32x2	36,5	27,8	6,4	07661-822	49,25 €
07661-124	acier inoxydable	M24	M33x2	33	31	33,3	M33x2	37,5	28,8	6,4	07661-824	62,10 €
07661-124X2	acier inoxydable	M24x2	M33x2	33	31	33,3	M33x2	37,5	28,8	6,4	07661-824	62,10 €
