        Poignée boule, tournante

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :

Boule plastique thermodurcissable PF 31.
Insert et doigt en acier ou acier inoxydable 1.4305.

Finition :Boule noire brillante.
Acier zingué passivé bleu.
Inox naturel.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 06353 Poignée boule, tournante

142 kB

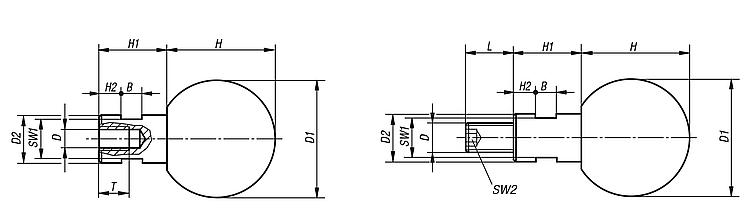

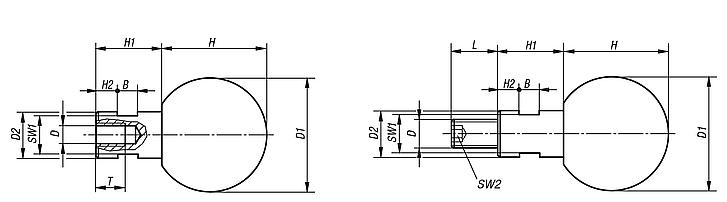

Dessins (aperçu complet)

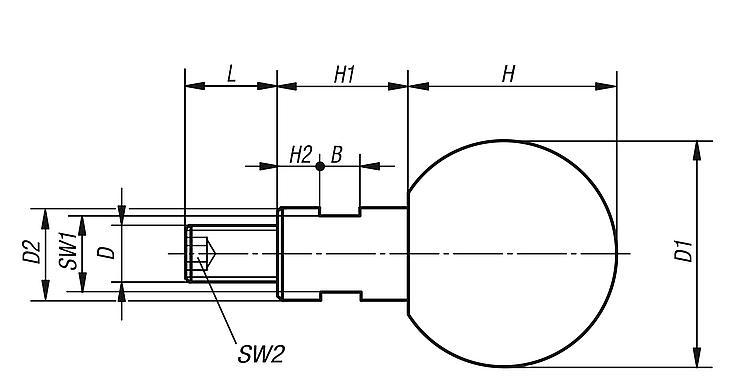

Poignées boule tournantes filetées

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Matière de composant	B	D	D1	D2	H	H1	H2	L	SW1	SW2	Prix
06353-061	acier	5	M6	25	10	22,5	15	5	11	8	3	5,59 €
06353-081	acier	6	M8	32	13	29,5	19	6	13	10	4	6,60 €
06353-101	acier	8	M10	40	16	37	24	8	14	13	5	7,54 €
06353-121	acier	10	M12	50	20	47	31	12	21	17	6	11,50 €
06353-1061	acier inoxydable	5	M6	25	10	22,5	15	5	11	8	3	8,17 €
06353-1081	acier inoxydable	6	M8	32	13	29,5	19	6	13	10	4	9,51 €
06353-1101	acier inoxydable	8	M10	40	16	37	24	8	14	13	5	12,37 €
06353-1121	acier inoxydable	10	M12	50	20	47	31	12	21	17	6	15,35 €

Poignées boule tournantes taraudée

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Matière de composant	B	D	D1	D2	H	H1	H2	SW1	T	Prix
06353-060	acier	5	M6	25	10	22,5	15	5	8	12,5	5,31 €
06353-080	acier	6	M8	32	13	29,5	19	6	10	15	6,27 €
06353-100	acier	8	M10	40	16	37	24	8	13	19	7,21 €
06353-120	acier	10	M12	50	20	47	31	12	17	21,5	10,47 €
06353-1060	acier inoxydable	5	M6	25	10	22,5	15	5	8	12,5	7,57 €
06353-1080	acier inoxydable	6	M8	32	13	29,5	19	6	10	15	9,14 €
06353-1100	acier inoxydable	8	M10	40	16	37	24	8	13	19	12,18 €
06353-1120	acier inoxydable	10	M12	50	20	47	31	12	17	21,5	15,25 €
