        Bouton triangle

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :Poignée en thermoplastique renforcé de fibre de verre.
Pastille en thermoplastique.
Classe de résistance de l'acier : 5.8.Finition :Poignée et couvercle gris foncé (RAL 7021).
Pièces en acier zingué, passivé bleu.Sur demande :Autres longueurs de vis et coloris.
Inox.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 06699 Bouton triangle

138 kB

Dessins (aperçu complet)

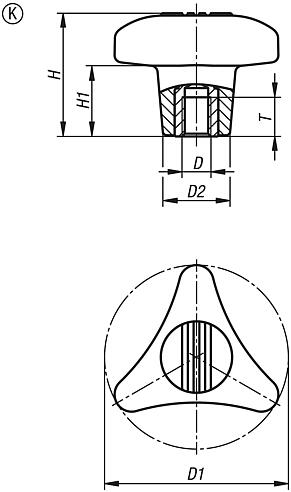

Bouton triangle avec taraudage

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Forme	D	D1	D2	H	H1	T	Prix
06699-18008	K	M8	80	29,2	53,5	31	17	5,26 €
06699-18010	K	M10	80	29,2	53,5	31	17	5,26 €
06699-18012	K	M12	80	29,2	53,5	31	17	5,72 €

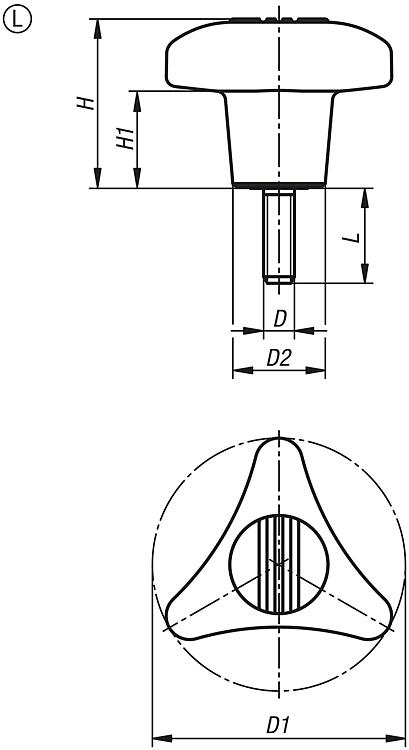

Bouton triangle avec filetage

plus d'infos

Dessins

Aperçu des articles (comprimé)

Sélection/filtre d'articles

Référence	Forme	D	D1	D2	H	H1	L	T	Prix
06699-18008X	L	M8	80	29,2	53,5	31	15	-	5,26 €
06699-18008X	L	M8	80	29,2	53,5	31	20	-	5,26 €
06699-18008X	L	M8	80	29,2	53,5	31	30	-	5,45 €
06699-18008X	L	M8	80	29,2	53,5	31	40	-	5,58 €
06699-18008X	L	M8	80	29,2	53,5	31	50	-	5,58 €
06699-18010X	L	M10	80	29,2	53,5	31	15	-	5,58 €
06699-18010X	L	M10	80	29,2	53,5	31	20	-	5,58 €
06699-18010X	L	M10	80	29,2	53,5	31	30	-	5,58 €
06699-18010X	L	M10	80	29,2	53,5	31	40	-	5,72 €
06699-18010X	L	M10	80	29,2	53,5	31	50	-	5,72 €
06699-18012X	L	M12	80	29,2	53,5	31	15	-	5,72 €
06699-18012X	L	M12	80	29,2	53,5	31	20	-	5,72 €
06699-18012X	L	M12	80	29,2	53,5	31	30	-	5,72 €
06699-18012X	L	M12	80	29,2	53,5	31	40	-	6,04 €
06699-18012X	L	M12	80	29,2	53,5	31	50	-	6,04 €
