        Poignée « T »

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :Plastique thermodurcissable PF 31 noir.
Insert ou tige filetée : acier zingué.Finition :Poli finition miroir.Sur demande :Autres filetages, longueurs de vis et coloris.

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 06650 Poignée « T »

189 kB

Dessins (aperçu complet)

Poignée « T », taraudée

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Forme	A	B	D	D3	H	H1	T	Prix
06650-17006	K	70	22	M6	19,6	38,8	20,2	12	2,70 €
06650-17008	K	70	22	M8	19,6	38,8	20,2	14	2,70 €
06650-17010	K	70	22	M10	19,6	38,8	20,2	14	2,93 €
06650-18008	K	80	25	M8	22,3	44	23	14	3,53 €
06650-18010	K	80	25	M10	22,3	44	23	22	3,70 €
06650-19010	K	90	28	M10	25	49,6	26	22	4,38 €
06650-19012	K	90	28	M12	25	49,6	26	21	4,59 €

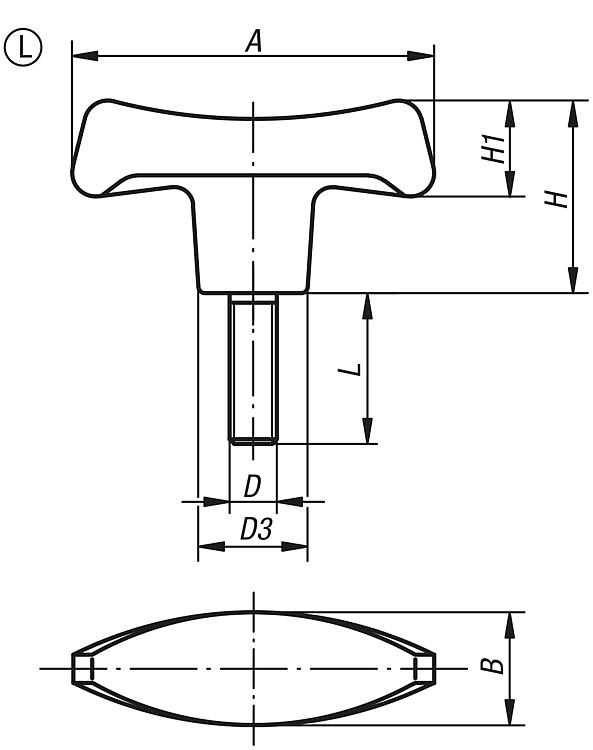

Poignée « T », filetée

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Forme	A	B	D	D3	H	H1	L	Prix
06650-27006X18	L	70	22	M6	19,6	38,8	20,2	18	2,73 €
06650-27008X24	L	70	22	M8	19,6	38,8	20,2	24	3,02 €
06650-28010X20	L	80	25	M10	22,3	44	23	20	3,53 €
06650-28010X30	L	80	25	M10	22,3	44	23	30	3,53 €
06650-29010X30	L	90	28	M10	25	49,6	26	30	4,30 €
06650-29012X24	L	90	28	M12	25	49,6	26	24	5,49 €
