        Volant moleté

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :Thermoplastique, gris foncé.
Insert ou tige filetée en acier 5.8.Finition :Acier zingué passivé bleuIndication de dessin :

Forme D : insert taraudé, sans pastille
Forme K : insert taraudé, avec pastille
Forme E : insert lisse, sans pastille
Forme H : insert lisse, avec pastille
Forme L : tige filetée

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 06266 Volant moleté

246 kB

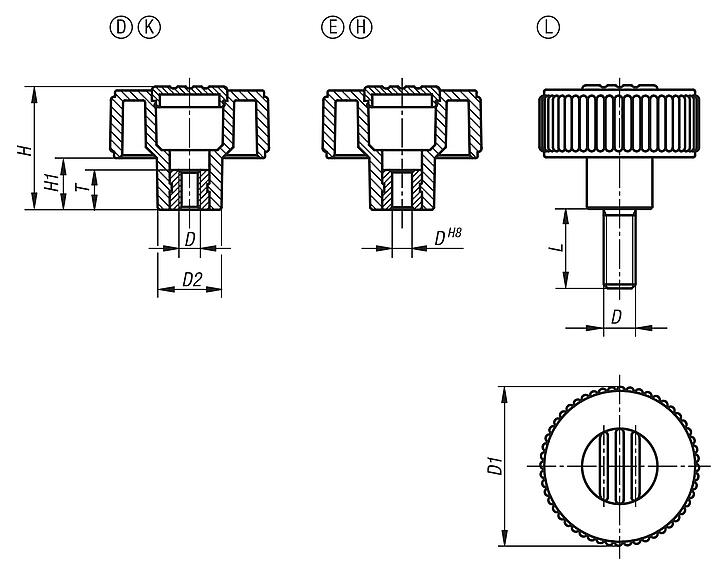

Dessins (aperçu complet)

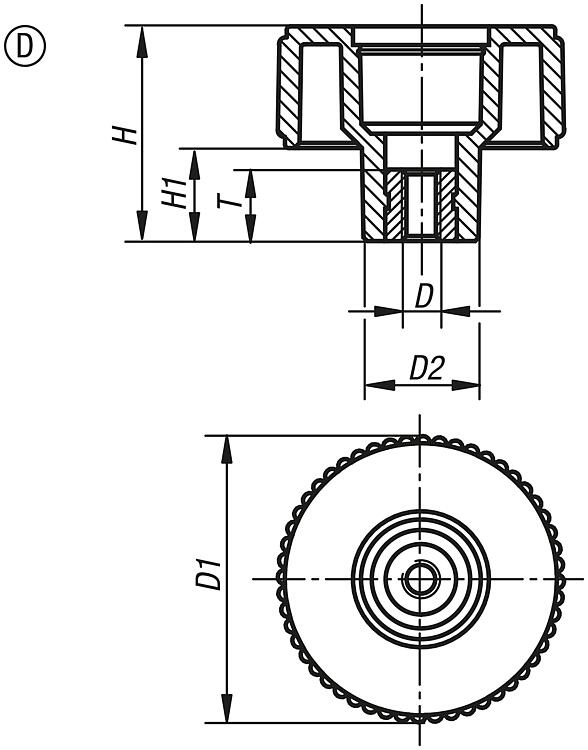

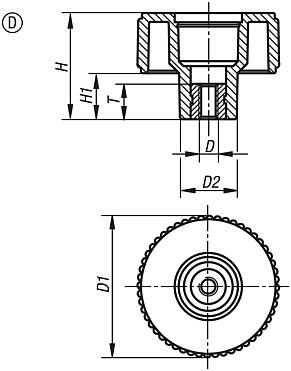

Volant moleté forme D, avec insert taraudé, sans pastille

plus d'infos

Dessins

Volant moleté forme D, avec insert taraudé, sans pastille

Sélection/filtre d'articles

Référence	Forme	D	D1	D2	H	H1	T	Prix
06266-1105	D	M5	40	16,5	30	13	10	1,98 €
06266-1106	D	M6	40	16,5	30	13	10	1,98 €
06266-1108	D	M8	40	16,5	30	13	14	2,16 €
06266-1208	D	M8	50	18	35	15	14	2,60 €
06266-1210	D	M10	50	18	35	15	14	2,65 €
06266-1310	D	M10	63	22	40	17	14	3,15 €
06266-1312	D	M12	63	22	40	17	18	3,45 €

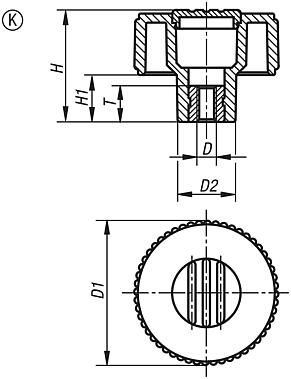

Volant moleté forme K, avec insert taraudé, avec pastille

plus d'infos

Dessins

Volant moleté forme K, avec insert taraudé, avec pastille

Sélection/filtre d'articles

Référence	Forme	Couleur capsule	Taille	D	D1	D2	H	H1	T	Prix
06266-2105	K	gris foncé RAL 7021	1	M5	40	16,5	31	13	10	2,09 €
06266-21051	K	orange RAL 2004	1	M5	40	16,5	31	13	10	2,09 €
06266-21052	K	vert sécurité RAL 6032	1	M5	40	16,5	31	13	10	2,09 €
06266-21053	K	bleu RAL 5017	1	M5	40	16,5	31	13	10	2,09 €
06266-21055	K	gris clair RAL 7035	1	M5	40	16,5	31	13	10	2,09 €
06266-21056	K	rouge traffic RAL 3020	1	M5	40	16,5	31	13	10	2,09 €
06266-21057	K	jaune colza RAL 1021	1	M5	40	16,5	31	13	10	2,09 €
06266-2106	K	gris foncé RAL 7021	1	M6	40	16,5	31	13	10	2,09 €
06266-21061	K	orange RAL 2004	1	M6	40	16,5	31	13	10	2,09 €
06266-21062	K	vert sécurité RAL 6032	1	M6	40	16,5	31	13	10	2,09 €
06266-21063	K	bleu RAL 5017	1	M6	40	16,5	31	13	10	2,09 €
06266-21065	K	gris clair RAL 7035	1	M6	40	16,5	31	13	10	2,09 €
06266-21066	K	rouge traffic RAL 3020	1	M6	40	16,5	31	13	10	2,09 €
06266-21067	K	jaune colza RAL 1021	1	M6	40	16,5	31	13	10	2,09 €
06266-2108	K	gris foncé RAL 7021	1	M8	40	16,5	31	13	14	2,37 €
06266-21081	K	orange RAL 2004	1	M8	40	16,5	31	13	14	2,37 €
06266-21082	K	vert sécurité RAL 6032	1	M8	40	16,5	31	13	14	2,37 €
06266-21083	K	bleu RAL 5017	1	M8	40	16,5	31	13	14	2,37 €
06266-21085	K	gris clair RAL 7035	1	M8	40	16,5	31	13	14	2,37 €
06266-21086	K	rouge traffic RAL 3020	1	M8	40	16,5	31	13	14	2,37 €
06266-21087	K	jaune colza RAL 1021	1	M8	40	16,5	31	13	14	2,37 €
06266-2208	K	gris foncé RAL 7021	2	M8	50	18	36	15	14	2,81 €
06266-22081	K	orange RAL 2004	2	M8	50	18	36	15	14	2,81 €
06266-22082	K	vert sécurité RAL 6032	2	M8	50	18	36	15	14	2,81 €
06266-22083	K	bleu RAL 5017	2	M8	50	18	36	15	14	2,81 €
06266-22085	K	gris clair RAL 7035	2	M8	50	18	36	15	14	2,81 €
06266-22086	K	rouge traffic RAL 3020	2	M8	50	18	36	15	14	2,81 €
06266-22087	K	jaune colza RAL 1021	2	M8	50	18	36	15	14	2,81 €
06266-2210	K	gris foncé RAL 7021	2	M10	50	18	36	15	14	2,83 €
06266-22101	K	orange RAL 2004	2	M10	50	18	36	15	14	2,83 €
06266-22102	K	vert sécurité RAL 6032	2	M10	50	18	36	15	14	2,83 €
06266-22103	K	bleu RAL 5017	2	M10	50	18	36	15	14	2,83 €
06266-22105	K	gris clair RAL 7035	2	M10	50	18	36	15	14	2,83 €
06266-22106	K	rouge traffic RAL 3020	2	M10	50	18	36	15	14	2,83 €
06266-22107	K	jaune colza RAL 1021	2	M10	50	18	36	15	14	2,83 €
06266-2310	K	gris foncé RAL 7021	3	M10	63	22	41	17	14	3,43 €
06266-23101	K	orange RAL 2004	3	M10	63	22	41	17	14	3,43 €
06266-23102	K	vert sécurité RAL 6032	3	M10	63	22	41	17	14	3,43 €
06266-23103	K	bleu RAL 5017	3	M10	63	22	41	17	14	3,43 €
06266-23105	K	gris clair RAL 7035	3	M10	63	22	41	17	14	3,43 €
06266-23106	K	rouge traffic RAL 3020	3	M10	63	22	41	17	14	3,43 €
06266-23107	K	jaune colza RAL 1021	3	M10	63	22	41	17	14	3,43 €
06266-2312	K	gris foncé RAL 7021	3	M12	63	22	41	17	18	3,78 €
06266-23121	K	orange RAL 2004	3	M12	63	22	41	17	18	3,78 €
06266-23122	K	vert sécurité RAL 6032	3	M12	63	22	41	17	18	3,78 €
06266-23123	K	bleu RAL 5017	3	M12	63	22	41	17	18	3,78 €
06266-23125	K	gris clair RAL 7035	3	M12	63	22	41	17	18	3,78 €
06266-23126	K	rouge traffic RAL 3020	3	M12	63	22	41	17	18	3,78 €
06266-23127	K	jaune colza RAL 1021	3	M12	63	22	41	17	18	3,78 €

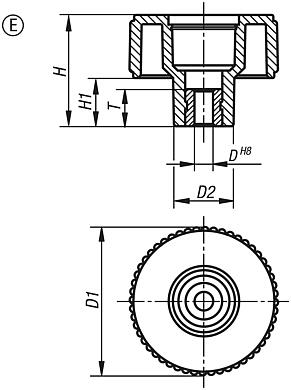

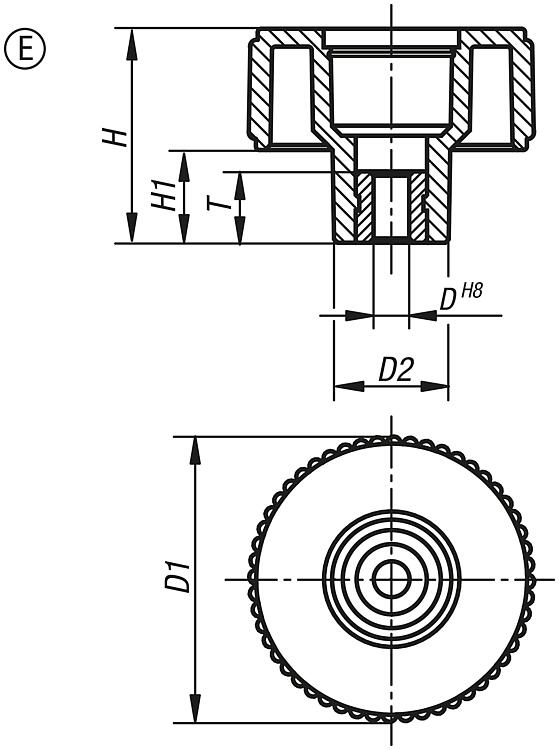

Volant moleté forme E, avec douille alésée sans pastille

plus d'infos

Dessins

Volant moleté forme E, avec douille alésée sans pastille

Sélection/filtre d'articles

Référence	Forme	D	D1	D2	H	H1	T	Prix
06266-3106	E	6	40	16,5	30	13	10	2,07 €
06266-3208	E	8	50	18	35	15	14	2,81 €
06266-3310	E	10	63	22	40	17	14	4,05 €

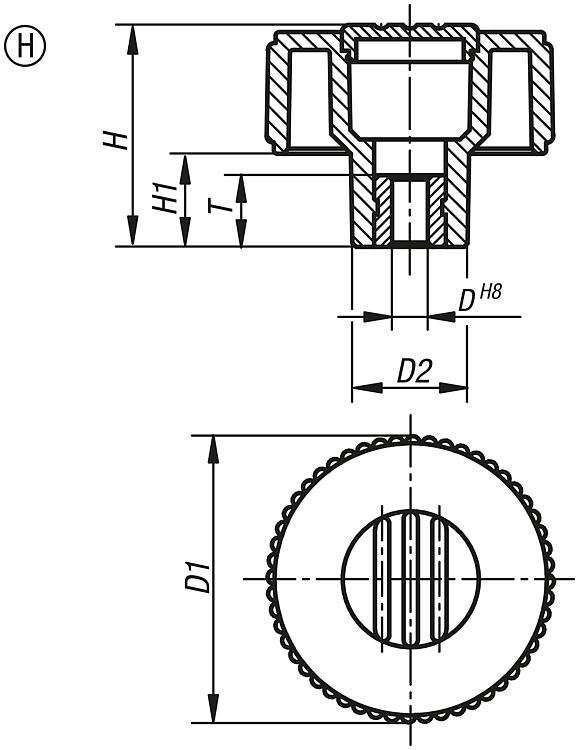

Volant moleté forme H, avec douille alésée, avec pastille

plus d'infos

Dessins

Volant moleté forme H, avec douille alésée, avec pastille

Sélection/filtre d'articles

Référence	Forme	Couleur capsule	Taille	D	D1	D2	H	H1	T	Prix
06266-4106	H	gris foncé RAL 7021	1	6	40	16,5	31	13	10	2,23 €
06266-41061	H	orange RAL 2004	1	6	40	16,5	31	13	10	2,23 €
06266-41062	H	vert sécurité RAL 6032	1	6	40	16,5	31	13	10	2,23 €
06266-41063	H	bleu RAL 5017	1	6	40	16,5	31	13	10	2,23 €
06266-41065	H	gris clair RAL 7035	1	6	40	16,5	31	13	10	2,23 €
06266-41066	H	rouge traffic RAL 3020	1	6	40	16,5	31	13	10	2,23 €
06266-41067	H	jaune colza RAL 1021	1	6	40	16,5	31	13	10	2,23 €
06266-4208	H	gris foncé RAL 7021	2	8	50	18	36	15	14	3,07 €
06266-42081	H	orange RAL 2004	2	8	50	18	36	15	14	3,07 €
06266-42082	H	vert sécurité RAL 6032	2	8	50	18	36	15	14	3,07 €
06266-42083	H	bleu RAL 5017	2	8	50	18	36	15	14	3,07 €
06266-42085	H	gris clair RAL 7035	2	8	50	18	36	15	14	3,07 €
06266-42086	H	rouge traffic RAL 3020	2	8	50	18	36	15	14	3,07 €
06266-42087	H	jaune colza RAL 1021	2	8	50	18	36	15	14	3,07 €
06266-4310	H	gris foncé RAL 7021	3	10	63	22	41	17	14	4,39 €
06266-43101	H	orange RAL 2004	3	10	63	22	41	17	14	4,39 €
06266-43102	H	vert sécurité RAL 6032	3	10	63	22	41	17	14	4,39 €
06266-43103	H	bleu RAL 5017	3	10	63	22	41	17	14	4,39 €
06266-43105	H	gris clair RAL 7035	3	10	63	22	41	17	14	4,39 €
06266-43106	H	rouge traffic RAL 3020	3	10	63	22	41	17	14	4,39 €
06266-43107	H	jaune colza RAL 1021	3	10	63	22	41	17	14	4,39 €

Volant moleté forme L, avec filetage

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Forme	Couleur capsule	Taille	D	D1	D2	H	H1	L	Prix
06266-5105X10	L	gris foncé RAL 7021	1	M5	40	16,5	31	13	10	2,02 €
06266-51051X10	L	orange RAL 2004	1	M5	40	16,5	31	13	10	2,02 €
06266-51052X10	L	vert sécurité RAL 6032	1	M5	40	16,5	31	13	10	2,02 €
06266-51053X10	L	bleu RAL 5017	1	M5	40	16,5	31	13	10	2,02 €
06266-51055X10	L	gris clair RAL 7035	1	M5	40	16,5	31	13	10	2,02 €
06266-51056X10	L	rouge traffic RAL 3020	1	M5	40	16,5	31	13	10	2,02 €
06266-51057X10	L	jaune colza RAL 1021	1	M5	40	16,5	31	13	10	2,02 €
06266-5105X20	L	gris foncé RAL 7021	1	M5	40	16,5	31	13	20	2,02 €
06266-51051X20	L	orange RAL 2004	1	M5	40	16,5	31	13	20	2,02 €
06266-51052X20	L	vert sécurité RAL 6032	1	M5	40	16,5	31	13	20	2,02 €
06266-51053X20	L	bleu RAL 5017	1	M5	40	16,5	31	13	20	2,02 €
06266-51055X20	L	gris clair RAL 7035	1	M5	40	16,5	31	13	20	2,02 €
06266-51056X20	L	rouge traffic RAL 3020	1	M5	40	16,5	31	13	20	2,02 €
06266-51057X20	L	jaune colza RAL 1021	1	M5	40	16,5	31	13	20	2,02 €
06266-5105X40	L	gris foncé RAL 7021	1	M5	40	16,5	31	13	40	2,12 €
06266-51051X40	L	orange RAL 2004	1	M5	40	16,5	31	13	40	2,12 €
06266-51052X40	L	vert sécurité RAL 6032	1	M5	40	16,5	31	13	40	2,12 €
06266-51053X40	L	bleu RAL 5017	1	M5	40	16,5	31	13	40	2,12 €
06266-51055X40	L	gris clair RAL 7035	1	M5	40	16,5	31	13	40	2,12 €
06266-51056X40	L	rouge traffic RAL 3020	1	M5	40	16,5	31	13	40	2,12 €
06266-51057X40	L	jaune colza RAL 1021	1	M5	40	16,5	31	13	40	2,12 €
06266-5106X10	L	gris foncé RAL 7021	1	M6	40	16,5	31	13	10	2,02 €
06266-51061X10	L	orange RAL 2004	1	M6	40	16,5	31	13	10	2,02 €
06266-51062X10	L	vert sécurité RAL 6032	1	M6	40	16,5	31	13	10	2,02 €
06266-51063X10	L	bleu RAL 5017	1	M6	40	16,5	31	13	10	2,02 €
06266-51065X10	L	gris clair RAL 7035	1	M6	40	16,5	31	13	10	2,02 €
06266-51066X10	L	rouge traffic RAL 3020	1	M6	40	16,5	31	13	10	2,02 €
06266-51067X10	L	jaune colza RAL 1021	1	M6	40	16,5	31	13	10	2,02 €
06266-5106X20	L	gris foncé RAL 7021	1	M6	40	16,5	31	13	20	2,02 €
06266-51061X20	L	orange RAL 2004	1	M6	40	16,5	31	13	20	2,02 €
06266-51062X20	L	vert sécurité RAL 6032	1	M6	40	16,5	31	13	20	2,02 €
06266-51063X20	L	bleu RAL 5017	1	M6	40	16,5	31	13	20	2,02 €
06266-51065X20	L	gris clair RAL 7035	1	M6	40	16,5	31	13	20	2,02 €
06266-51066X20	L	rouge traffic RAL 3020	1	M6	40	16,5	31	13	20	2,02 €
06266-51067X20	L	jaune colza RAL 1021	1	M6	40	16,5	31	13	20	2,02 €
06266-5106X40	L	gris foncé RAL 7021	1	M6	40	16,5	31	13	40	2,12 €
06266-51061X40	L	orange RAL 2004	1	M6	40	16,5	31	13	40	2,12 €
06266-51062X40	L	vert sécurité RAL 6032	1	M6	40	16,5	31	13	40	2,12 €
06266-51063X40	L	bleu RAL 5017	1	M6	40	16,5	31	13	40	2,12 €
06266-51065X40	L	gris clair RAL 7035	1	M6	40	16,5	31	13	40	2,12 €
06266-51066X40	L	rouge traffic RAL 3020	1	M6	40	16,5	31	13	40	2,12 €
06266-51067X40	L	jaune colza RAL 1021	1	M6	40	16,5	31	13	40	2,12 €
06266-5108X15	L	gris foncé RAL 7021	1	M8	40	16,5	31	13	15	2,09 €
06266-51081X15	L	orange RAL 2004	1	M8	40	16,5	31	13	15	2,09 €
06266-51082X15	L	vert sécurité RAL 6032	1	M8	40	16,5	31	13	15	2,09 €
06266-51083X15	L	bleu RAL 5017	1	M8	40	16,5	31	13	15	2,09 €
06266-51085X15	L	gris clair RAL 7035	1	M8	40	16,5	31	13	15	2,09 €
06266-51086X15	L	rouge traffic RAL 3020	1	M8	40	16,5	31	13	15	2,09 €
06266-51087X15	L	jaune colza RAL 1021	1	M8	40	16,5	31	13	15	2,09 €
06266-5108X30	L	gris foncé RAL 7021	1	M8	40	16,5	31	13	30	2,12 €
06266-51081X30	L	orange RAL 2004	1	M8	40	16,5	31	13	30	2,12 €
06266-51082X30	L	vert sécurité RAL 6032	1	M8	40	16,5	31	13	30	2,12 €
06266-51083X30	L	bleu RAL 5017	1	M8	40	16,5	31	13	30	2,12 €
06266-51085X30	L	gris clair RAL 7035	1	M8	40	16,5	31	13	30	2,12 €
06266-51086X30	L	rouge traffic RAL 3020	1	M8	40	16,5	31	13	30	2,12 €
06266-51087X30	L	jaune colza RAL 1021	1	M8	40	16,5	31	13	30	2,12 €
06266-5108X60	L	gris foncé RAL 7021	1	M8	40	16,5	31	13	60	2,16 €
06266-51081X60	L	orange RAL 2004	1	M8	40	16,5	31	13	60	2,16 €
06266-51082X60	L	vert sécurité RAL 6032	1	M8	40	16,5	31	13	60	2,16 €
06266-51083X60	L	bleu RAL 5017	1	M8	40	16,5	31	13	60	2,16 €
06266-51085X60	L	gris clair RAL 7035	1	M8	40	16,5	31	13	60	2,16 €
06266-51086X60	L	rouge traffic RAL 3020	1	M8	40	16,5	31	13	60	2,16 €
06266-51087X60	L	jaune colza RAL 1021	1	M8	40	16,5	31	13	60	2,16 €
06266-5208X15	L	gris foncé RAL 7021	2	M8	50	18	36	15	15	2,58 €
06266-52081X15	L	orange RAL 2004	2	M8	50	18	36	15	15	2,58 €
06266-52082X15	L	vert sécurité RAL 6032	2	M8	50	18	36	15	15	2,58 €
06266-52083X15	L	bleu RAL 5017	2	M8	50	18	36	15	15	2,58 €
06266-52085X15	L	gris clair RAL 7035	2	M8	50	18	36	15	15	2,58 €
06266-52086X15	L	rouge traffic RAL 3020	2	M8	50	18	36	15	15	2,58 €
06266-52087X15	L	jaune colza RAL 1021	2	M8	50	18	36	15	15	2,58 €
06266-5208X30	L	gris foncé RAL 7021	2	M8	50	18	36	15	30	2,61 €
06266-52081X30	L	orange RAL 2004	2	M8	50	18	36	15	30	2,61 €
06266-52082X30	L	vert sécurité RAL 6032	2	M8	50	18	36	15	30	2,61 €
06266-52083X30	L	bleu RAL 5017	2	M8	50	18	36	15	30	2,61 €
06266-52085X30	L	gris clair RAL 7035	2	M8	50	18	36	15	30	2,61 €
06266-52086X30	L	rouge traffic RAL 3020	2	M8	50	18	36	15	30	2,61 €
06266-52087X30	L	jaune colza RAL 1021	2	M8	50	18	36	15	30	2,61 €
06266-5208X60	L	gris foncé RAL 7021	2	M8	50	18	36	15	60	2,66 €
06266-52081X60	L	orange RAL 2004	2	M8	50	18	36	15	60	2,66 €
06266-52082X60	L	vert sécurité RAL 6032	2	M8	50	18	36	15	60	2,66 €
06266-52083X60	L	bleu RAL 5017	2	M8	50	18	36	15	60	2,66 €
06266-52085X60	L	gris clair RAL 7035	2	M8	50	18	36	15	60	2,66 €
06266-52086X60	L	rouge traffic RAL 3020	2	M8	50	18	36	15	60	2,66 €
06266-52087X60	L	jaune colza RAL 1021	2	M8	50	18	36	15	60	2,66 €
06266-5210X20	L	gris foncé RAL 7021	2	M10	50	18	36	15	20	2,67 €
06266-52101X20	L	orange RAL 2004	2	M10	50	18	36	15	20	2,67 €
06266-52102X20	L	vert sécurité RAL 6032	2	M10	50	18	36	15	20	2,67 €
06266-52103X20	L	bleu RAL 5017	2	M10	50	18	36	15	20	2,67 €
06266-52105X20	L	gris clair RAL 7035	2	M10	50	18	36	15	20	2,67 €
06266-52106X20	L	rouge traffic RAL 3020	2	M10	50	18	36	15	20	2,67 €
06266-52107X20	L	jaune colza RAL 1021	2	M10	50	18	36	15	20	2,67 €
06266-5210X30	L	gris foncé RAL 7021	2	M10	50	18	36	15	30	2,68 €
06266-52101X30	L	orange RAL 2004	2	M10	50	18	36	15	30	2,68 €
06266-52102X30	L	vert sécurité RAL 6032	2	M10	50	18	36	15	30	2,68 €
06266-52103X30	L	bleu RAL 5017	2	M10	50	18	36	15	30	2,68 €
06266-52105X30	L	gris clair RAL 7035	2	M10	50	18	36	15	30	2,68 €
06266-52106X30	L	rouge traffic RAL 3020	2	M10	50	18	36	15	30	2,68 €
06266-52107X30	L	jaune colza RAL 1021	2	M10	50	18	36	15	30	2,68 €
06266-5210X60	L	gris foncé RAL 7021	2	M10	50	18	36	15	60	3,01 €
06266-52101X60	L	orange RAL 2004	2	M10	50	18	36	15	60	3,01 €
06266-52102X60	L	vert sécurité RAL 6032	2	M10	50	18	36	15	60	3,01 €
06266-52103X60	L	bleu RAL 5017	2	M10	50	18	36	15	60	3,01 €
06266-52105X60	L	gris clair RAL 7035	2	M10	50	18	36	15	60	3,01 €
06266-52106X60	L	rouge traffic RAL 3020	2	M10	50	18	36	15	60	3,01 €
06266-52107X60	L	jaune colza RAL 1021	2	M10	50	18	36	15	60	3,01 €
06266-5310X20	L	gris foncé RAL 7021	3	M10	63	22	41	17	20	3,24 €
06266-53101X20	L	orange RAL 2004	3	M10	63	22	41	17	20	3,24 €
06266-53102X20	L	vert sécurité RAL 6032	3	M10	63	22	41	17	20	3,24 €
06266-53103X20	L	bleu RAL 5017	3	M10	63	22	41	17	20	3,24 €
06266-53105X20	L	gris clair RAL 7035	3	M10	63	22	41	17	20	3,24 €
06266-53106X20	L	rouge traffic RAL 3020	3	M10	63	22	41	17	20	3,24 €
06266-53107X20	L	jaune colza RAL 1021	3	M10	63	22	41	17	20	3,24 €
06266-5310X30	L	gris foncé RAL 7021	3	M10	63	22	41	17	30	3,28 €
06266-53101X30	L	orange RAL 2004	3	M10	63	22	41	17	30	3,28 €
06266-53102X30	L	vert sécurité RAL 6032	3	M10	63	22	41	17	30	3,28 €
06266-53103X30	L	bleu RAL 5017	3	M10	63	22	41	17	30	3,28 €
06266-53105X30	L	gris clair RAL 7035	3	M10	63	22	41	17	30	3,28 €
06266-53106X30	L	rouge traffic RAL 3020	3	M10	63	22	41	17	30	3,28 €
06266-53107X30	L	jaune colza RAL 1021	3	M10	63	22	41	17	30	3,28 €
06266-5310X60	L	gris foncé RAL 7021	3	M10	63	22	41	17	60	3,45 €
06266-53101X60	L	orange RAL 2004	3	M10	63	22	41	17	60	3,45 €
06266-53102X60	L	vert sécurité RAL 6032	3	M10	63	22	41	17	60	3,45 €
06266-53103X60	L	bleu RAL 5017	3	M10	63	22	41	17	60	3,45 €
06266-53105X60	L	gris clair RAL 7035	3	M10	63	22	41	17	60	3,45 €
06266-53106X60	L	rouge traffic RAL 3020	3	M10	63	22	41	17	60	3,45 €
06266-53107X60	L	jaune colza RAL 1021	3	M10	63	22	41	17	60	3,45 €
06266-5312X30	L	gris foncé RAL 7021	3	M12	63	22	41	17	30	3,73 €
06266-53121X30	L	orange RAL 2004	3	M12	63	22	41	17	30	3,73 €
06266-53122X30	L	vert sécurité RAL 6032	3	M12	63	22	41	17	30	3,73 €
06266-53123X30	L	bleu RAL 5017	3	M12	63	22	41	17	30	3,73 €
06266-53125X30	L	gris clair RAL 7035	3	M12	63	22	41	17	30	3,73 €
06266-53126X30	L	rouge traffic RAL 3020	3	M12	63	22	41	17	30	3,73 €
06266-53127X30	L	jaune colza RAL 1021	3	M12	63	22	41	17	30	3,73 €
06266-5312X60	L	gris foncé RAL 7021	3	M12	63	22	41	17	60	3,78 €
06266-53121X60	L	orange RAL 2004	3	M12	63	22	41	17	60	3,78 €
06266-53122X60	L	vert sécurité RAL 6032	3	M12	63	22	41	17	60	3,78 €
06266-53123X60	L	bleu RAL 5017	3	M12	63	22	41	17	60	3,78 €
06266-53125X60	L	gris clair RAL 7035	3	M12	63	22	41	17	60	3,78 €
06266-53126X60	L	rouge traffic RAL 3020	3	M12	63	22	41	17	60	3,78 €
06266-53127X60	L	jaune colza RAL 1021	3	M12	63	22	41	17	60	3,78 €
