        Bouton étoile DIN 6336 en fonte grise

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :

Fonte grise GJL 200.
Vis sans tête en inox 1.4305.
Goupille en inox 1.4310.

Finition :Tribofinition, naturel.

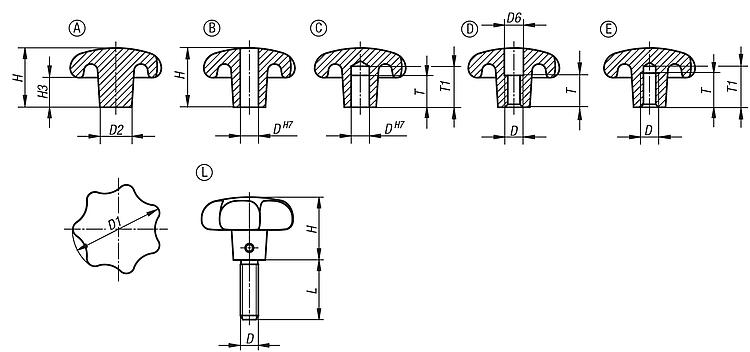

Vis sans tête et goupille : naturel.Sur demande :Les boutons étoile avec revêtement plastique.Indication de dessin :

Forme A : ébauche
Forme B : trou lisse
Forme C : trou borgne lisse
Forme D : trou taraudé

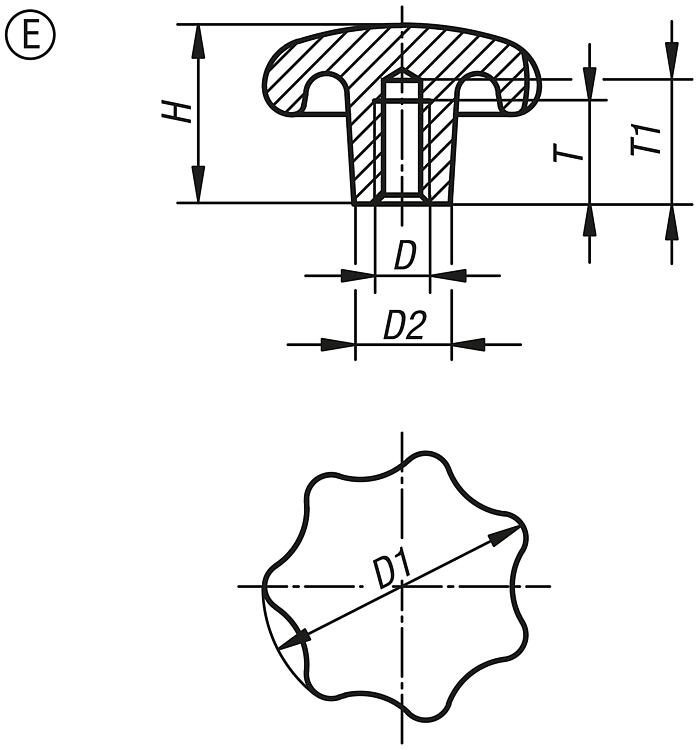

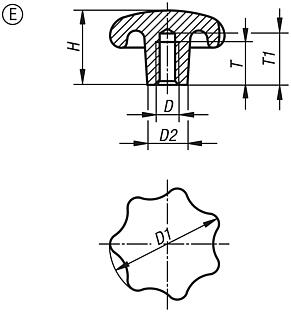

Forme E : trou borgne taraudé

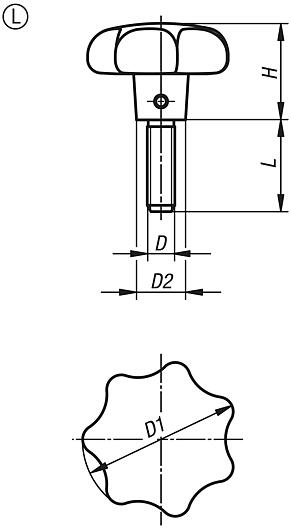

Forme L : avec tige filetée

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 06200 Bouton étoileDIN 6336 en fonte grise

262 kB

Dessins (aperçu complet)

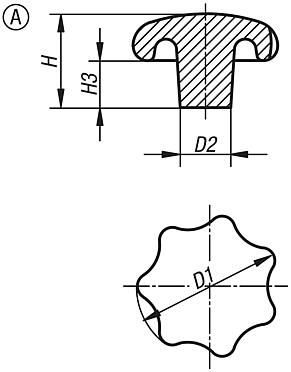

Boutons étoile DIN 6336 en fonte grise, forme A, ébauche

plus d'infos

Dessins

Boutons étoile DIN 6336 en fonte grise, forme A, ébauche

Sélection/filtre d'articles

Référence	Surface corps	Forme	D1	D2	H	H3	Prix
06200-106	tribofinition	A	32	12	21	10	1,17 €
06200-108	tribofinition	A	40	14	26	13	1,32 €
06200-110	tribofinition	A	50	18	34	17	2,40 €
06200-112	tribofinition	A	63	20	42	21	3,65 €
06200-116	tribofinition	A	80	25	52	25	7,18 €

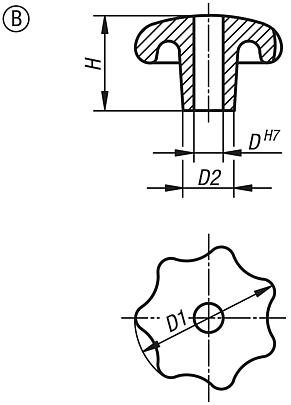

Boutons étoile en fonte grise, DIN 6336, forme B, perçage traversant

plus d'infos

Dessins

Boutons étoile en fonte grise, DIN 6336, forme B, perçage traversant

Sélection/filtre d'articles

Référence	Forme	Surface corps	D	D1	D2	H	Prix
06200-206	B	tribofinition	6	32	12	20	2,35 €
06200-208	B	tribofinition	8	40	14	25	2,47 €
06200-210	B	tribofinition	10	50	18	32	3,52 €
06200-212	B	tribofinition	12	63	20	40	5,14 €
06200-216	B	tribofinition	16	80	25	50	9,22 €

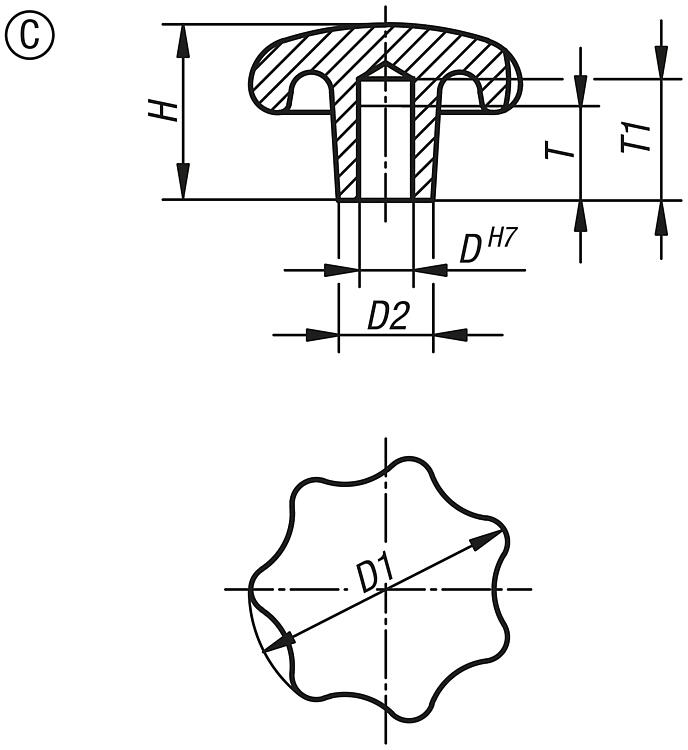

Boutons étoile DIN 6336 en fonte grise, forme C, trou borgne

plus d'infos

Dessins

Boutons étoile DIN 6336 en fonte grise, forme C, trou borgne

Sélection/filtre d'articles

Référence	Forme	Surface corps	D	D1	D2	H	T	T1	Prix
06200-306	C	tribofinition	6	32	12	20	12	15	2,35 €
06200-308	C	tribofinition	8	40	14	25	15	18	2,47 €
06200-310	C	tribofinition	10	50	18	32	18	21	3,52 €
06200-312	C	tribofinition	12	63	20	40	22	25	5,14 €
06200-316	C	tribofinition	16	80	25	50	28	32	9,22 €

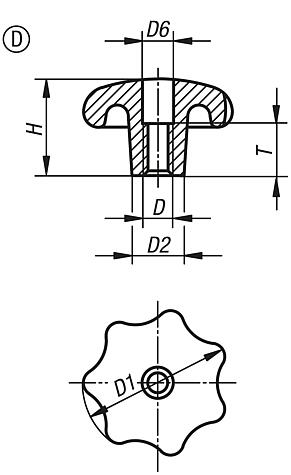

Boutons étoile en fonte grise, DIN 6336, forme D, trou taraudé

plus d'infos

Dessins

Boutons étoile en fonte grise, DIN 6336, forme D, trou taraudé

Sélection/filtre d'articles

Référence	Forme	Surface corps	D	D1	D2	D6	H	T	Prix
06200-406	D	tribofinition	M6	32	12	6,4	20	10	2,35 €
06200-408	D	tribofinition	M8	40	14	8,4	25	13	2,47 €
06200-410	D	tribofinition	M10	50	18	10,5	32	16	3,52 €
06200-412	D	tribofinition	M12	63	20	13	40	20	5,14 €
06200-416	D	tribofinition	M16	80	25	17	50	20	9,22 €
