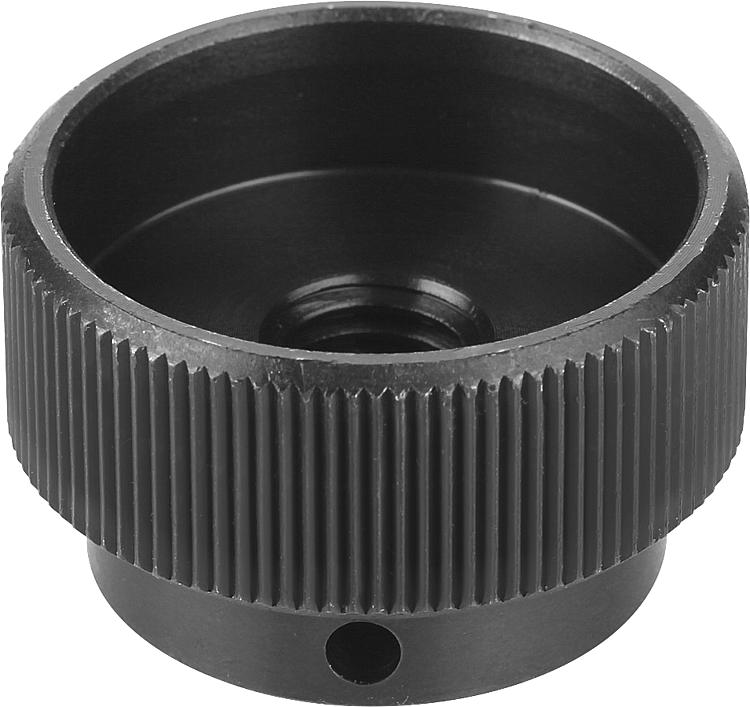

        Écrou moleté en acier DIN 6303, forme B, avec avant-trou

Description de l'article/illustrations du produit

DescriptionMatière :Acier de décolletage : bruni.Indication de dessin :

Forme B : avec avant-trou de goupillage
- Lors du montage, percer et aléser l’avant-trou.

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 06010_B Écrou moleté en acier DIN 6303, forme B, avec avant-trou

193 kB

Dessins

Sélection/filtre d'articles

Référence	Forme	Matière du corps de base	D	D1	D3	D4	D5 avant-trou	E	H	K	T	Goupille cylindrique adaptée selon ISO 2338	Prix
06010-205	B	acier de décolletage	M5	20	14	15	1,4	2,5	12	8	7	1,5	1,77 €
06010-206	B	acier de décolletage	M6	24	16	18	1,4	2,5	14	10	8	1,5	2,08 €
06010-208	B	acier de décolletage	M8	30	20	24	1,9	3	17	12	10	2	2,86 €
06010-210	B	acier de décolletage	M10	36	28	30	2,9	4	20	14	12	3	4,17 €
06010-212	B	acier de décolletage	M12	40	32	34	3,9	4	24	16	14	4	5,46 €

Autres articles de cette catégorie

06010_A

Écrous moletés en acier et acier inoxydable DIN 6303 forme A, sans avant-trou
