        Noix de serrage avec manette indexable

Description de l'article/illustrations du produit

DescriptionMatière :Manette indexable :
poignée thermoplastique renforcé de fibre de verre, gris foncé.
Pièces en acier :
Classe de résistance 5.8.
Autres composants :
Aluminium haute résistance.Finition :Pièces en acier bruni.

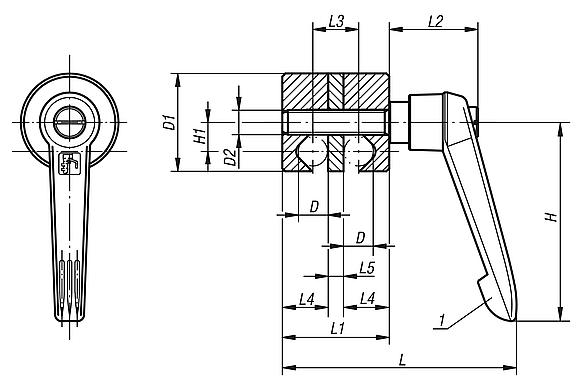

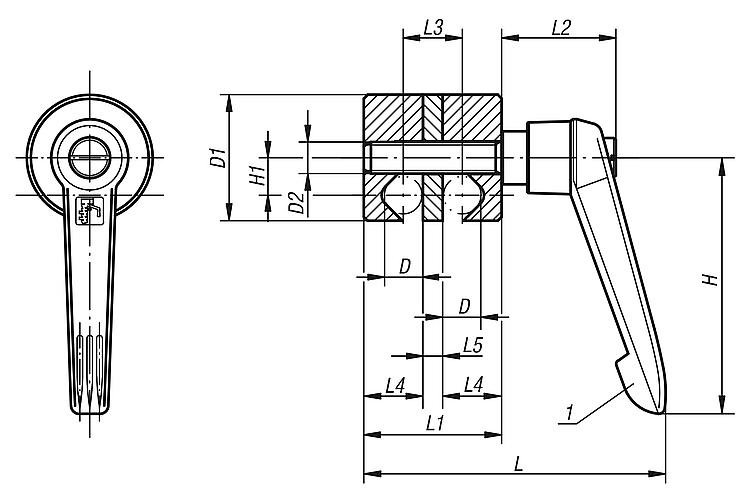

Aluminium maillechort anodisé.Nota :Les noix de serrage servent à serrer des pièces cylindriques (tiges, tubes etc.). Elles ont été conçues pour être réglables sans palier. Cette construction simple, avec la manette indexable permet d’obtenir un serrage rapide.Indication de dessin :

1) Manette indexable

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 06620 Noix de serrage avec manette indexable

220 kB

Dessins

Sélection/filtre d'articles

Référence	D	D1	D2	H	H1	L	L1	L2	L3	L4	L5	Prix
06620-01	8	28	M8	65	8,5	72	31	29	13	13	5	30,28 €
06620-02	10	32	M8	65	9,5	76	35	29	15	15	5	32,09 €
06620-03	12	36	M8	65	10,5	81	40	29	18	17	6	36,65 €
06620-04	16	45	M10	80	13,5	103	50	37,5	22	22	6	44,75 €
06620-05	20	74	M10	95	22	131	70	42,5	30	30	10	71,79 €
