        Poignée indexable avec vis

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :Insert : acier, classe de résistance 5.8.
Boule : plastique noir.Finition :Revêtement en plastique à structuration fine, noir.Sur demande :Autres filetages, longueurs de vis et finitions spéciales.

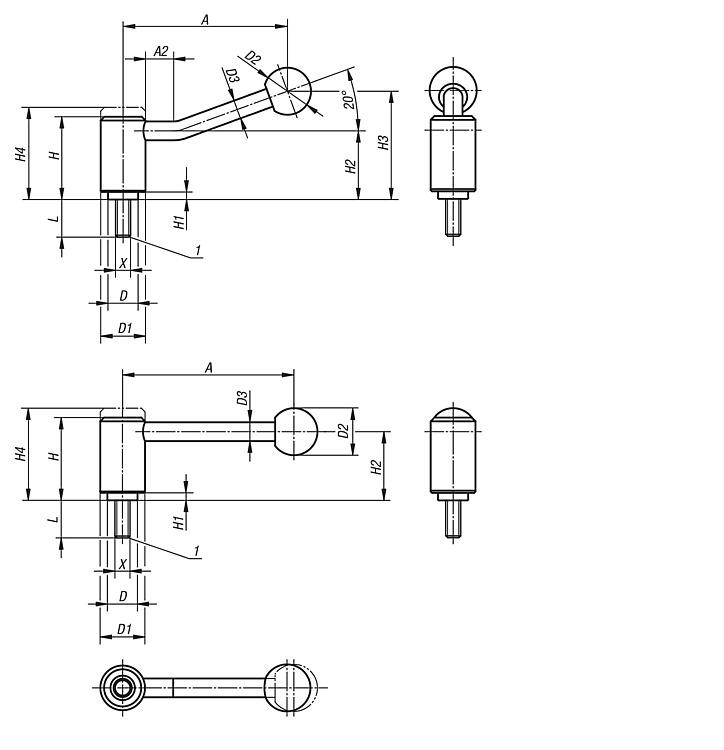

Les cotes «H1» et «A» sont disponibles dans d’autres longueurs (prix spécifique).Indication de dessin :

1) Bout plat chanfreiné DIN EN ISO 4753

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 06380 Poignée indexable avec vis

261 kB

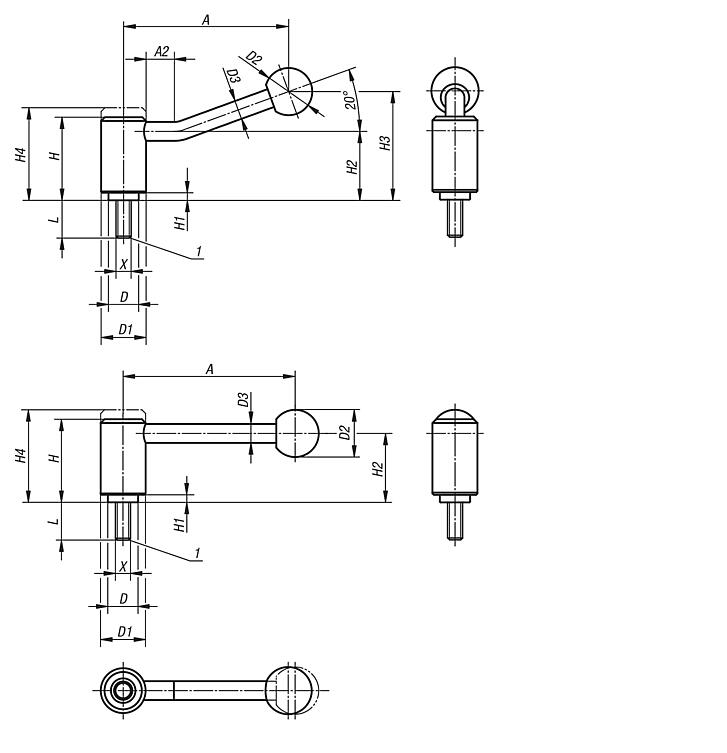

Dessins (aperçu complet)

Poignée indexable avec vis, 0 degré

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Forme	X	L	A=Longueur de poignée	D	D1	D2	D3	H	H1	H2	H4	Nombre de dents	Prix
06380-1082X15	0°	M8	15	92	16	24	25	10	44,5	4,5	37	49,5	22	16,79 €
06380-1082X20	0°	M8	20	92	16	24	25	10	44,5	4,5	37	49,5	22	16,79 €
06380-1082X25	0°	M8	25	92	16	24	25	10	44,5	4,5	37	49,5	22	16,79 €
06380-1082X30	0°	M8	30	92	16	24	25	10	44,5	4,5	37	49,5	22	16,79 €
06380-1082X40	0°	M8	40	92	16	24	25	10	44,5	4,5	37	49,5	22	17,30 €
06380-1082X50	0°	M8	50	92	16	24	25	10	44,5	4,5	37	49,5	22	17,30 €
06380-1082X60	0°	M8	60	92	16	24	25	10	44,5	4,5	37	49,5	22	17,30 €
06380-1102X15	0°	M10	15	92	16	24	25	10	44,5	4,5	37	49,5	22	16,79 €
06380-1102X20	0°	M10	20	92	16	24	25	10	44,5	4,5	37	49,5	22	16,79 €
06380-1102X25	0°	M10	25	92	16	24	25	10	44,5	4,5	37	49,5	22	16,79 €
06380-1102X30	0°	M10	30	92	16	24	25	10	44,5	4,5	37	49,5	22	16,79 €
06380-1102X40	0°	M10	40	92	16	24	25	10	44,5	4,5	37	49,5	22	17,30 €
06380-1102X50	0°	M10	50	92	16	24	25	10	44,5	4,5	37	49,5	22	17,30 €
06380-1102X60	0°	M10	60	92	16	24	25	10	44,5	4,5	37	49,5	22	17,30 €
06380-1122X15	0°	M12	15	92	16	24	25	10	44,5	4,5	37	49,5	22	16,79 €
06380-1122X20	0°	M12	20	92	16	24	25	10	44,5	4,5	37	49,5	22	16,79 €
06380-1122X25	0°	M12	25	92	16	24	25	10	44,5	4,5	37	49,5	22	16,79 €
06380-1122X30	0°	M12	30	92	16	24	25	10	44,5	4,5	37	49,5	22	16,79 €
06380-1122X40	0°	M12	40	92	16	24	25	10	44,5	4,5	37	49,5	22	17,30 €
06380-1122X50	0°	M12	50	92	16	24	25	10	44,5	4,5	37	49,5	22	17,30 €
06380-1122X60	0°	M12	60	92	16	24	25	10	44,5	4,5	37	49,5	22	17,30 €
06380-2122X20	0°	M12	20	111	19	28	32	12	51,5	5,5	42	57,5	24	20,64 €
06380-2122X25	0°	M12	25	111	19	28	32	12	51,5	5,5	42	57,5	24	20,64 €
06380-2122X30	0°	M12	30	111	19	28	32	12	51,5	5,5	42	57,5	24	20,64 €
06380-2122X40	0°	M12	40	111	19	28	32	12	51,5	5,5	42	57,5	24	21,38 €
06380-2122X50	0°	M12	50	111	19	28	32	12	51,5	5,5	42	57,5	24	21,38 €
06380-2122X60	0°	M12	60	111	19	28	32	12	51,5	5,5	42	57,5	24	21,38 €
06380-3122X20	0°	M12	20	134,5	23	33	32	13	58	6	47	65	26	24,96 €
06380-3122X25	0°	M12	25	134,5	23	33	32	13	58	6	47	65	26	24,96 €
06380-3122X30	0°	M12	30	134,5	23	33	32	13	58	6	47	65	26	24,96 €
06380-3122X40	0°	M12	40	134,5	23	33	32	13	58	6	47	65	26	25,66 €
06380-3122X50	0°	M12	50	134,5	23	33	32	13	58	6	47	65	26	25,66 €
06380-3122X60	0°	M12	60	134,5	23	33	32	13	58	6	47	65	26	25,66 €
06380-3122X70	0°	M12	70	134,5	23	33	32	13	58	6	47	65	26	26,57 €
06380-3122X80	0°	M12	80	134,5	23	33	32	13	58	6	47	65	26	26,57 €
06380-3122X90	0°	M12	90	134,5	23	33	32	13	58	6	47	65	26	26,57 €
06380-3162X20	0°	M16	20	134,5	23	33	32	13	58	6	47	65	26	24,96 €
06380-3162X25	0°	M16	25	134,5	23	33	32	13	58	6	47	65	26	24,96 €
06380-3162X30	0°	M16	30	134,5	23	33	32	13	58	6	47	65	26	24,96 €
06380-3162X40	0°	M16	40	134,5	23	33	32	13	58	6	47	65	26	25,66 €
06380-3162X50	0°	M16	50	134,5	23	33	32	13	58	6	47	65	26	25,66 €
06380-3162X60	0°	M16	60	134,5	23	33	32	13	58	6	47	65	26	25,66 €
06380-3162X70	0°	M16	70	134,5	23	33	32	13	58	6	47	65	26	26,57 €
06380-3162X80	0°	M16	80	134,5	23	33	32	13	58	6	47	65	26	26,57 €
06380-3162X90	0°	M16	90	134,5	23	33	32	13	58	6	47	65	26	26,57 €
06380-4162X30	0°	M16	30	134	30	41	32	13	68,5	7,5	56,5	76,5	36	29,27 €
06380-4162X40	0°	M16	40	134	30	41	32	13	68,5	7,5	56,5	76,5	36	30,34 €
06380-4162X50	0°	M16	50	134	30	41	32	13	68,5	7,5	56,5	76,5	36	30,34 €
06380-4162X60	0°	M16	60	134	30	41	32	13	68,5	7,5	56,5	76,5	36	30,34 €
06380-4162X70	0°	M16	70	134	30	41	32	13	68,5	7,5	56,5	76,5	36	31,42 €
06380-4162X80	0°	M16	80	134	30	41	32	13	68,5	7,5	56,5	76,5	36	31,42 €
06380-4162X90	0°	M16	90	134	30	41	32	13	68,5	7,5	56,5	76,5	36	31,42 €
06380-4202X30	0°	M20	30	134	30	41	32	13	68,5	7,5	56,5	76,5	36	29,27 €
06380-4202X40	0°	M20	40	134	30	41	32	13	68,5	7,5	56,5	76,5	36	30,34 €
06380-4202X50	0°	M20	50	134	30	41	32	13	68,5	7,5	56,5	76,5	36	30,34 €
06380-4202X60	0°	M20	60	134	30	41	32	13	68,5	7,5	56,5	76,5	36	30,34 €
06380-4202X70	0°	M20	70	134	30	41	32	13	68,5	7,5	56,5	76,5	36	31,42 €
06380-4202X80	0°	M20	80	134	30	41	32	13	68,5	7,5	56,5	76,5	36	31,42 €
06380-4202X90	0°	M20	90	134	30	41	32	13	68,5	7,5	56,5	76,5	36	31,42 €
06380-4242X30	0°	M24	30	134	30	41	32	13	68,5	7,5	56,5	76,5	36	30,85 €
06380-4242X40	0°	M24	40	134	30	41	32	13	68,5	7,5	56,5	76,5	36	32,15 €
06380-4242X50	0°	M24	50	134	30	41	32	13	68,5	7,5	56,5	76,5	36	32,15 €
06380-4242X60	0°	M24	60	134	30	41	32	13	68,5	7,5	56,5	76,5	36	32,15 €
06380-4242X70	0°	M24	70	134	30	41	32	13	68,5	7,5	56,5	76,5	36	33,02 €
06380-4242X80	0°	M24	80	134	30	41	32	13	68,5	7,5	56,5	76,5	36	33,02 €
06380-4242X90	0°	M24	90	134	30	41	32	13	68,5	7,5	56,5	76,5	36	33,02 €

Poignée indexable avec vis, 20 degrés

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Forme	X	L	A=Longueur de poignée	A2	D	D1	D2	D3	H	H1	H2	H3	H4	Nombre de dents	Prix
06380-1081X15	20°	M8	15	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	16,79 €
06380-1081X20	20°	M8	20	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	16,79 €
06380-1081X25	20°	M8	25	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	16,79 €
06380-1081X30	20°	M8	30	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	16,79 €
06380-1081X40	20°	M8	40	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	17,30 €
06380-1081X50	20°	M8	50	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	17,30 €
06380-1081X60	20°	M8	60	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	17,30 €
06380-1101X15	20°	M10	15	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	16,79 €
06380-1101X20	20°	M10	20	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	16,79 €
06380-1101X25	20°	M10	25	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	16,79 €
06380-1101X30	20°	M10	30	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	16,79 €
06380-1101X40	20°	M10	40	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	17,30 €
06380-1101X50	20°	M10	50	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	17,30 €
06380-1101X60	20°	M10	60	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	17,30 €
06380-1121X15	20°	M12	15	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	16,79 €
06380-1121X20	20°	M12	20	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	16,79 €
06380-1121X25	20°	M12	25	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	16,79 €
06380-1121X30	20°	M12	30	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	16,79 €
06380-1121X40	20°	M12	40	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	17,30 €
06380-1121X50	20°	M12	50	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	17,30 €
06380-1121X60	20°	M12	60	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	17,30 €
06380-2121X20	20°	M12	20	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24	20,64 €
06380-2121X25	20°	M12	25	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24	20,64 €
06380-2121X30	20°	M12	30	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24	20,64 €
06380-2121X40	20°	M12	40	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24	21,38 €
06380-2121X50	20°	M12	50	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24	21,38 €
06380-2121X60	20°	M12	60	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24	21,38 €
06380-3121X20	20°	M12	20	128,5	15	23	33	32	13	58	6	47	81	65	26	24,96 €
06380-3121X25	20°	M12	25	128,5	15	23	33	32	13	58	6	47	81	65	26	24,96 €
06380-3121X30	20°	M12	30	128,5	15	23	33	32	13	58	6	47	81	65	26	24,96 €
06380-3121X40	20°	M12	40	128,5	15	23	33	32	13	58	6	47	81	65	26	25,66 €
06380-3121X50	20°	M12	50	128,5	15	23	33	32	13	58	6	47	81	65	26	25,66 €
06380-3121X60	20°	M12	60	128,5	15	23	33	32	13	58	6	47	81	65	26	25,66 €
06380-3121X70	20°	M12	70	128,5	15	23	33	32	13	58	6	47	81	65	26	26,57 €
06380-3121X80	20°	M12	80	128,5	15	23	33	32	13	58	6	47	81	65	26	26,57 €
06380-3121X90	20°	M12	90	128,5	15	23	33	32	13	58	6	47	81	65	26	26,57 €
06380-3161X20	20°	M16	20	128,5	15	23	33	32	13	58	6	47	81	65	26	24,96 €
06380-3161X25	20°	M16	25	128,5	15	23	33	32	13	58	6	47	81	65	26	24,96 €
06380-3161X30	20°	M16	30	128,5	15	23	33	32	13	58	6	47	81	65	26	24,96 €
06380-3161X40	20°	M16	40	128,5	15	23	33	32	13	58	6	47	81	65	26	25,66 €
06380-3161X50	20°	M16	50	128,5	15	23	33	32	13	58	6	47	81	65	26	25,66 €
06380-3161X60	20°	M16	60	128,5	15	23	33	32	13	58	6	47	81	65	26	25,66 €
06380-3161X70	20°	M16	70	128,5	15	23	33	32	13	58	6	47	81	65	26	26,57 €
06380-3161X80	20°	M16	80	128,5	15	23	33	32	13	58	6	47	81	65	26	26,57 €
06380-3161X90	20°	M16	90	128,5	15	23	33	32	13	58	6	47	81	65	26	26,57 €
06380-4161X30	20°	M16	30	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	29,27 €
06380-4161X40	20°	M16	40	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	30,34 €
06380-4161X50	20°	M16	50	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	30,34 €
06380-4161X60	20°	M16	60	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	30,34 €
06380-4161X70	20°	M16	70	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	31,42 €
06380-4161X80	20°	M16	80	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	31,42 €
06380-4161X90	20°	M16	90	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	31,42 €
06380-4201X30	20°	M20	30	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	29,27 €
06380-4201X40	20°	M20	40	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	30,34 €
06380-4201X50	20°	M20	50	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	30,34 €
06380-4201X60	20°	M20	60	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	30,34 €
06380-4201X70	20°	M20	70	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	31,42 €
06380-4201X80	20°	M20	80	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	31,42 €
06380-4201X90	20°	M20	90	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	31,42 €
06380-4241X30	20°	M24	30	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	30,85 €
06380-4241X40	20°	M24	40	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	32,15 €
06380-4241X50	20°	M24	50	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	32,15 €
06380-4241X60	20°	M24	60	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	32,15 €
06380-4241X70	20°	M24	70	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	33,02 €
06380-4241X80	20°	M24	80	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	33,02 €
06380-4241X90	20°	M24	90	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	33,02 €
