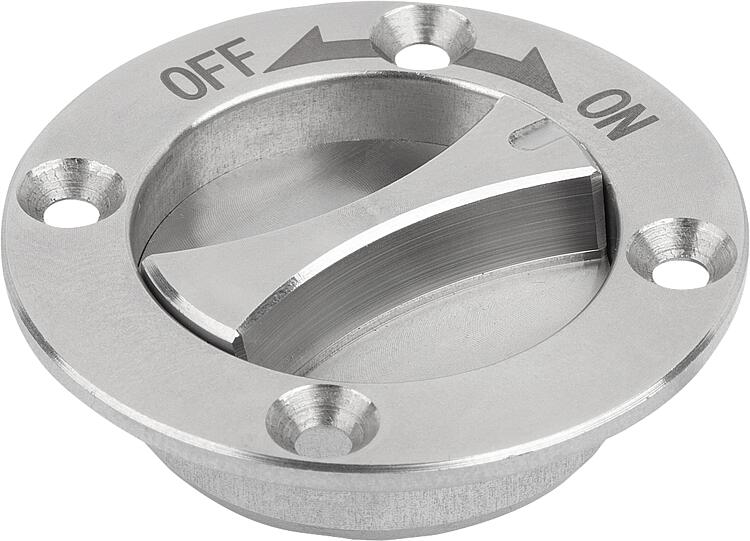

Verrou quart de tour en inox avec poignée encastrée
Description de l'article/illustrations du produit
DescriptionMatière :
Corps et poignée en inox 1.4310.
Tige en inox 1.4305.
Finition :Naturel.Nota :Des vis de fixation M2,5 en inox sont fournies. Option de montage 1 pour plaques d’épaisseur 6 mm. Option de montage 2 pour plaques d’épaisseur > 6 mm.

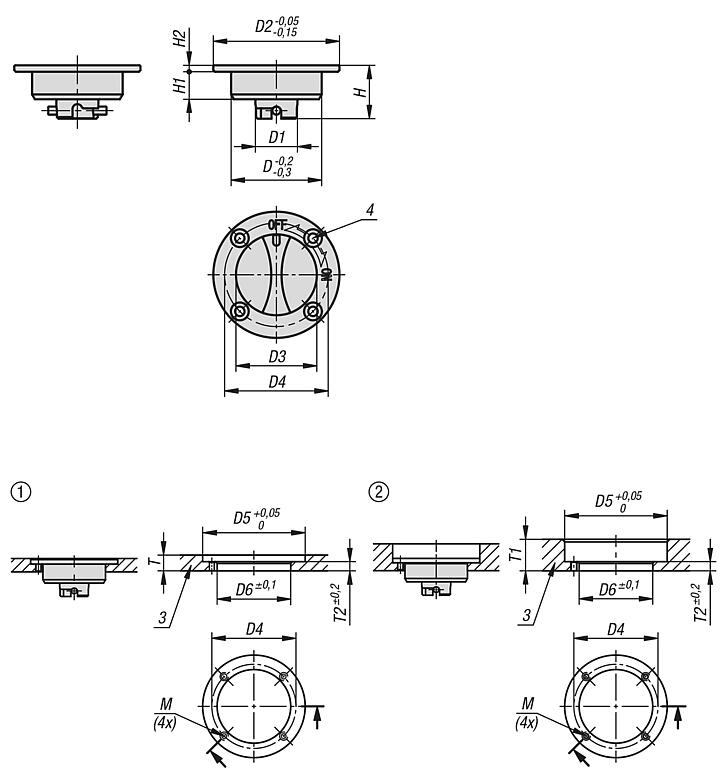

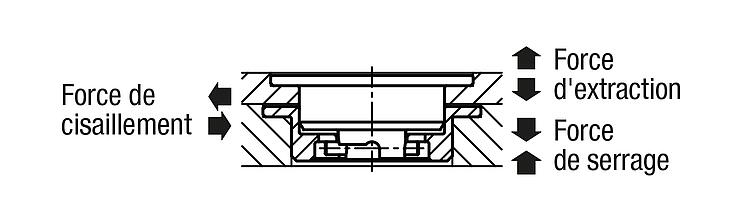

En cas de dépassement de la force de maintien, on constate un espace de plus de 0,1 mm entre les plaques.Mode d'emploi :Assurez-vous que la poignée est en position « OFF ». Insérez le verrou quart de tour dans la plaque de bridage et tournez la poignée sur la position « ON ». Un clic se fait entendre lorsque le serrage est terminé.Accessoires :Plaque de bridage en inox pour verrou quart de tour avec poignée encastrée 05592-05.Indication de dessin :
1) Option de montage 1 2) Option de montage 2 3) Plaque 4) Convient aux vis de fixation (tête fraisée) M2,5
Caractéristiques :
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
