05908Sauterelle à levier vertical avec verrouillage de sécurité avec... |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Acier.
Poignée en polyamide.
Étrier de déverrouillage en TPE.Finition :Nitrocarburé et oxydé noir.Nota :Douilles de haute qualité, sans entretien. Application d’une force constante et durable à l’ouverture et à la fermeture. Le bras de serrage avec profil en U permet d’atteindre une stabilité optimale. Système de verrouillage automatique de sécurité intégré.Accessoires :05280 Capuchons de protection
05880 Équerre de fixation
05899 Capteur de force pour sauterelle
07110 Vis à bille orientable
07117 Inserts à picots réglables
07120 Vis sans tête à tenon DIN 6332
07121 Vis sans tête à bout sphérique
07140 Patins DIN 6311

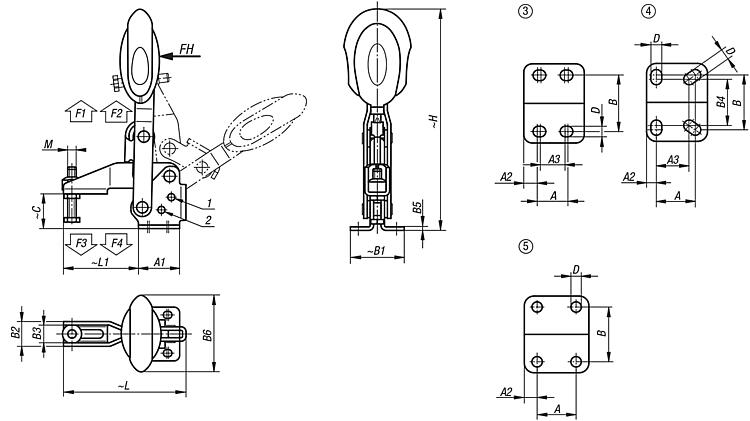

07142 PatinsIndication de dessin :1) Goujon d’arrêt position 1
2) Goujon d’arrêt position 2 TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
| Référence | Angle d'ouverture
du bras de fixation
position 1 | Angle d'ouverture
du bras de fixation
position 2 | Angle d'ouverture
du bras de fixation
sans goujon d'arrêt | Angle d'ouverture
de la poignée
position 1 | Angle d'ouverture
de la poignée
position 2 | Angle d'ouverture
de la poignée
sans goujon d'arrêt | Force
manuelle
FH (N) | Force de
retenue
F1 N | Force de
retenue
F2 N | Force de
serrage
F3 N | Force de
serrage
F4 N | CAO | Acc. | Prix | Commander |
|---|
| 05908-006102 | 56° | 83° | 152° | 46° | 56° | 83° | 160 | 1350 | 1650 | 920 | 1050 |  |  | 41,06 € | | | 05908-008102 | 13° | 93° | 158° | 26° | 61° | 86° | 190 | 2000 | 2800 | 940 | 1350 | | | 49,06 € | | | 05908-010102 | 6° | 97° | 176° | 19° | 59° | 91° | 250 | 2500 | 4500 | 1500 | 2800 | | | 67,14 € | | | 05908-012102 | 11° | 88° | 164° | 24° | 60° | 91° | 280 | 3000 | 5500 | 1400 | 2800 | | | 69,40 € | |
| Référence | Gabarit des
perçages | M | A | A1 | A2 | A3 | B | B1 | B2 | B3 | B4 | B5 | B6 | C | D
| H | L | L1 | Référence
Equerre de fixation | CAO | Acc. | Prix | Commander |
|---|
| 05908-006102 | 3 | M6x35 | 14 | 29 | 7 | 12 | 27 | 38 | 17,5 | 12,5 | - | 2,5 | 53,4 | 24,9 | 5,5 | 163 | 86,5 | 53 | 05880-02 | | | 41,06 € | | | 05908-008102 | 3 | M8x45 | 21 | 39 | 9 | 19 | 32 | 45 | 20,6 | 15,6 | - | 2,5 | 51,1 | 32,7 | 6,8 | 191,4 | 107 | 62 | 05880-04 | | | 49,06 € | | | 05908-010102 | 4 | M10x55 | 32 | 50 | 8 | 27 | 45 | 64 | 25,5 | 18,5 | 38 | 3,5 | 56,5 | 38,7 | 9 | 230,5 | 153 | 95 | 05880-06 | | | 67,14 € | | | 05908-012102 | 5 | M12x70 | 32 | 53 | 10,5 | - | 45 | 63 | 28 | 21 | - | 3,5 | 56,5 | 46,7 | 8,8 | 249,1 | 173,5 | 113,5 | 05880-06 | | | 69,40 € | |
