        Sauterelle à levier horizontal avec verrouillage de sécurité avec embase verticale et broche de pression réglable

Description de l'article/illustrations du produit

DescriptionMatière :Acier.
Poignée en polyamide.
Étrier de déverrouillage en TPE.Finition :Nitrocarburé et oxydé noir.Nota :Douilles de haute qualité, sans entretien. Application d’une force constante et durable à l’ouverture et à la fermeture. Le bras de serrage avec profil en U permet d’atteindre une stabilité optimale. Système de verrouillage automatique de sécurité intégré.Accessoires :05280 Embouts
07110 Vis à bille
07117 Vis HC à picots
07120 Vis à patin DIN 6332
07121 Vis sans tête à bout sphérique
07140 Patins DIN 6311
07142 Patins

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 05904 Sauterelle à levier horizontal avec verrouillage de sécurité avec embase verticale et broche de pression réglable

128 kB

Remarque technique Serrage rapide - Fixation fiable

864 kB

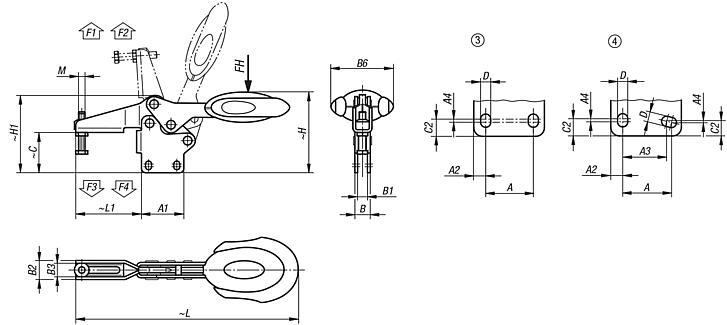

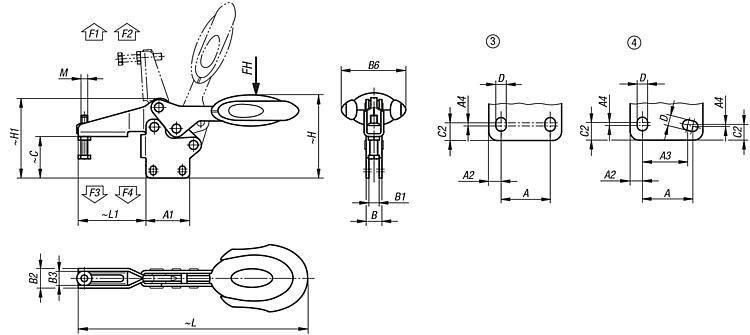

Dessins

Sélection/filtre d'articles

Référence	Gabarit des perçages	Angle d'ouverture du bras de fixation	Angle d'ouverture de la poignée	Force manuelle FH (N)	Force de retenue F1 N	Force de retenue F2 N	Force de serrage F3 N	Force de serrage F4 N	Prix
05904-006102	3	86°	67°	160	1350	1900	720	1200	41,69 €
05904-008102	3	86°	67°	200	2000	2800	830	1400	49,32 €
05904-010102	3	90°	71°	250	2200	4500	1200	2800	66,18 €
05904-012102	4	88°	68°	280	2400	5500	1000	2800	69,01 €

Référence	M	A	A1	A2	A3	A4	B	B1	B2	B3	B6	C	C2	D	H	H1	L	L1	Prix
05904-006102	M6x35	26	39	6,5	-	2,5	14,1	9,1	17,5	12,5	53,4	36,9	8	5,5	75,2	71	193,3	60,5	41,69 €
05904-008102	M8x45	26	44	9	-	3,5	14,1	9,1	21	16	51,1	46,5	10,5	6,2	88,2	84,3	230,4	74,9	49,32 €
05904-010102	M10x55	41,5	59	9	-	2	16,2	9,2	26	19	56,5	59,6	10	8,8	114,3	107,5	286	103,9	66,18 €
05904-012102	M12x70	44	65	11	40	1	16,2	9,2	28	21	56,5	75,9	13,5	8,5	128,4	125,2	321,3	122	69,01 €
