        Sauterelle à levier horizontal avec embase horizontale et broche de pression réglable

Description de l'article/illustrations du produit

DescriptionMatière :Acier.
Poignée en polyamide.Finition :Nitrocarburé et oxydé noir.Nota :Douilles de haute qualité, sans entretien. Application d’une force constante et durable à l’ouverture et à la fermeture. Le bras de serrage avec profil en U permet d’atteindre une stabilité optimale.Accessoires :05280 Capuchons de protection
05880 Équerre de fixation
05899 Capteur de force pour sauterelle
07110 Vis à bille orientable
07117 Inserts à picots réglables
07120 Vis sans tête à tenon DIN 6332
07121 Vis sans tête à bout sphérique
07140 Patins DIN 6311
07142 Patins

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 05900 Sauterelle à levier horizontal avec embase horizontale et broche de pression réglable

306 kB

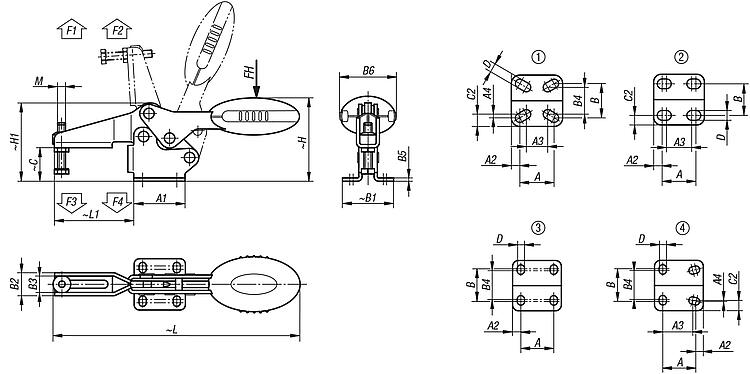

Dessins

Sélection/filtre d'articles

Référence	Gabarit des perçages	Angle d'ouverture du bras de fixation	Angle d'ouverture de la poignée	Force manuelle FH (N)	Force de retenue F1 N	Force de retenue F2 N	Force de serrage F3 N	Force de serrage F4 N	Référence Equerre de fixation	Prix
05900-004002	1	87°	69°	80	400	500	250	300	05880-02	15,09 €
05900-005002	2	86°	67°	100	650	900	550	620	05880-02	16,93 €
05900-006002	3	86°	67°	160	1350	1900	720	1200	05880-04	22,66 €
05900-008002	3	86°	67°	200	2000	2800	830	1400	05880-04	31,72 €
05900-010002	3	90°	71°	250	2200	4500	1200	2800	05880-06	48,15 €
05900-012002	4	88°	68°	280	2400	5500	1000	2800	05880-06	50,75 €

Référence	M	A	A1	A2	A3	A4	B	B1	B2	B3	B4	B5	B6	C	C2	D	H	H1	L	L1	Prix
05900-004002	M4x16	16	24	4	12,8	0,95	16	24	10,2	7,2	12,5	1,5	20	11,7	4,95	4,2	28,7	26,3	91,8	23,7	15,09 €
05900-005002	M5x25	18	27	4,5	13,5	-	16,8	27,3	13,2	9,2	-	2	22,5	17,2	5,25	5,5	43,4	38,9	125,7	41,8	16,93 €
05900-006002	M6x35	26	39	6,5	-	-	28	39	17,5	12,5	23	2,5	43,5	25,4	-	5,5	63,7	59,6	186,6	60,5	22,66 €
05900-008002	M8x45	26	44	9	-	-	31	45	21	16	24	2,5	41,5	32,2	-	6,2	73,9	70,1	223,1	74,9	31,72 €
05900-010002	M10x55	41,5	59	9	-	-	43	59	26	19	39	3,5	47	40	-	8,8	94,8	88	279,4	103,9	48,15 €
05900-012002	M12x70	44	65	10	40	1	42	67	28	21	40	3,5	47	52,3	13,5	8,5	104,8	101,6	314,7	122	50,75 €
