        Sauterelle lourde à levier vertical

Description de l'article/illustrations du produit

DescriptionMatière :Acier.Finition :Bruni. Broche de pression et écrous phosphatés.
Axes et coussinets de palier cémentés.
Poignée en plastique résistant à l'huile.Nota :Lubrifier régulièrement toutes les articulations.Indication de dessin :

1) Guide du bras de serrage ajustable

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 05400 Sauterelle lourdeà levier vertical

161 kB

Informations techniques pour sauterelle

128 kB

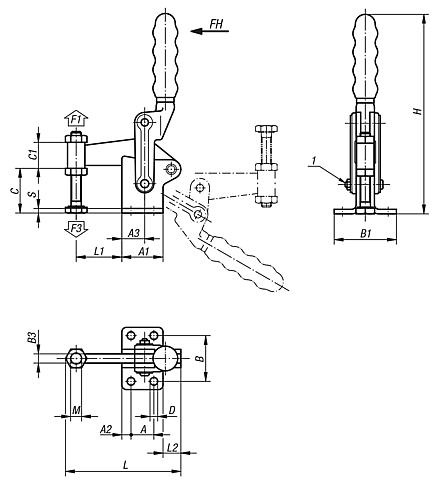

Dessins

Aperçu des articles (comprimé)

Sélection/filtre d'articles

Référence	Angle d'ouverture du bras de fixation	Angle d'ouverture de la poignée	Force manuelle FH (N)	Force de retenue F1 N	Force de serrage F3 N	Poignée plastique assortie	Prix
05400-02	180°	120°	340	6000	1400	05520-02	101,88 €
05400-04	180°	125°	500	8000	1400	05520-04	146,97 €
05400-06	195°	130°	500	15000	1850	05520-06	191,08 €

Référence	A	A1	A2	A3	B	B1	B3	C	C1	D	H	L	L1	L2	M	S	Prix
05400-02	25	45	10	25	50	68	10	45	30	8,3	215	124	50	20	M12x100	5	101,88 €
05400-04	30	51	10	25	60	86,5	12	58	30	8,3	250	144	60	23	M12x100	6	146,97 €
05400-06	40	64	12	40	75	104	16	70	38	10,3	295	188	75	37	M16x150	8	191,08 €
