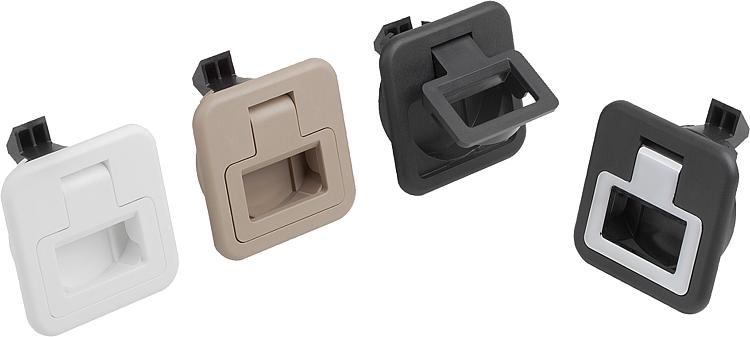

Fermetures à déclic en plastique avec poignée escamotable, forme B, non verrouillables
Description de l'article/illustrations du produit
DescriptionMatière :PC/ABS.Finition :Corps noir, blanc ou beige. Poignée noire, chromée, blanche ou beige.Nota :Ces fermetures à déclic sont conçues pour un montage affleurant dans les portes, trappes et capots grâce à leur poignée encastrée. Disponibles en quatre tailles différentes pour vantaux d'épaisseurs différentes. Sécurité supplémentaire grâce aux versions verrouillables. La poignée précontrainte empêche le claquement.
Indice d'nflammabilité (modèle en plastique) : UL94-HB. Couple max. pour le serrage des vis : 2 Nm.Mode d'emploi :En tirant la poignée, la fermeture est amenée en position ouverte, permettant l'ouverture de la porte. Le verrouillage est automatiquement assuré par la fermeture de la porte. La fermeture peut également être actionnée depuis l'arrière.Utilisation :- Industrie automobile - Technique médicale - Construction de machines - Bateaux et construction navale - Aérospatial - Industrie du meubleMontage :1. Réalisez la découpe selon le croquis. 2. Fixation de l'équerre de montage. 3. Fixation par l'arrière à l'aide de pièces de montage.Contenu de la livraisonLe support de montage ainsi que les vis (M5) et équerres de montage adaptées sont inclus. Les vis (M5) pour équerre de montage ne sont pas incluses. Indication de dessin :
1) Vantail 2) Cadre 3) Poignée 4) Équerre de montage 5) Hauteur du support de montage (voir tableau H7) 6) Découpe de montage
Caractéristiques :
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
