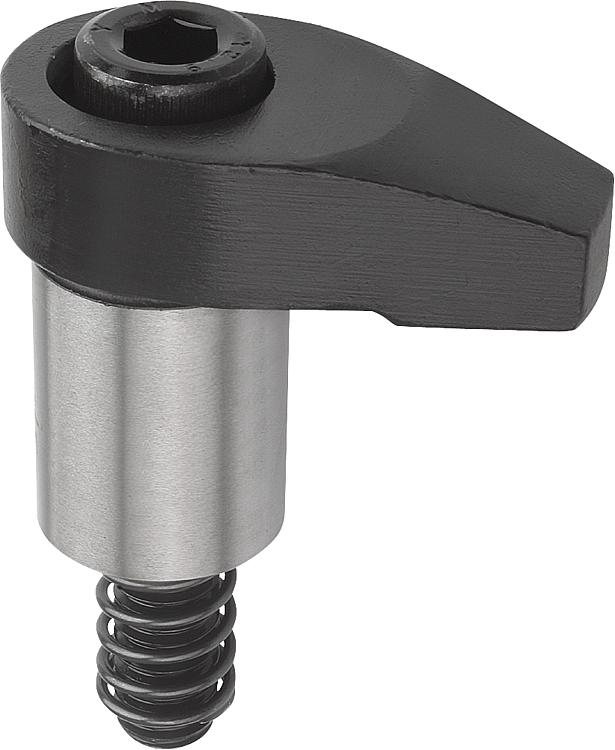

        Vérin de bridage rectifié, forme B

Description de l'article/illustrations du produit

DescriptionMatière :Acier traité.Finition :Bruni. Diamètre de la douille : rectifié.Nota :La force et le couple de serrage sont valables uniquement dans la plage de serrage (H5) indiquée.Avantages :Un design compact permettant une utilisation même dans les espaces réduits.
Des versions et des tailles variées.Accessoires :Douille de guidage pour vérin de bridage 04375.
Douille de guidage pour vérin de bridage 04379.
Entretoise 04378.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 04372_B Vérin de bridage rectifié, forme B

263 kB

Dessins

Sélection/filtre d'articles

Référence	Forme	D	D1	H	H1	H2	H3	H4	H5 max. plage de serrage	B	R	Vis CHC DIN 912	Couple de serrage max Nm	F max. kN	Prix
04372-208020	B	18	22	58	37	23	2	7	10	10	20	M8x50	37,2	13,6	61,81 €
04372-208025	B	18	22	58	37	23	2	7	10	10	25	M8x50	32,3	10,9	62,43 €
04372-208030	B	18	22	58	37	23	2	7	10	10	30	M8x50	29,4	9	62,89 €
04372-212040	B	25	32	92	66	39	11	12	15	18	40	M12x80	58,8	17,5	62,41 €
04372-212050	B	25	32	92	68	39	11	12	15	18	50	M12x80	49	14	66,45 €
04372-212060	B	25	32	92	68	39	11	12	15	18	60	M12x80	45,1	11,6	67,87 €
04372-216040	B	32	36	101	75	39	15	15	15	22	40	M16x85	166,6	37,9	84,59 €
04372-216050	B	32	36	101	75	39	15	15	15	22	50	M16x85	147	30,4	95,58 €
04372-216060	B	32	36	101	75	39	15	15	15	22	60	M16x85	127,4	25,2	98,38 €
