03340Poussoirs latéraux à ressort en acier, billes en plastique, en... |
retour |
|
|
DescriptionMatière :Corps : acier de décolletage.
Bille : acier ou Inox traité ou POM.
Ressort : Inox ou plastique.Finition :Corps : bruni.
Bille : poli.Nota :Le poussoir latéral doit être emmanché dans l’alésage D1 au minimum de la cote L3. Il sert à positionner et à serrer de petites pièces dans des éléments de montage. Si la pièce doit subir une opération d’usinage, un serrage d’appoint par des éléments de serrage supplémentaires peut s’avérer nécessaire. Lors du stockage des sous-ensembles intégrant le poussoir latéral, veillez à ce que le ressort en plastique ne soit pas sous contrainte.

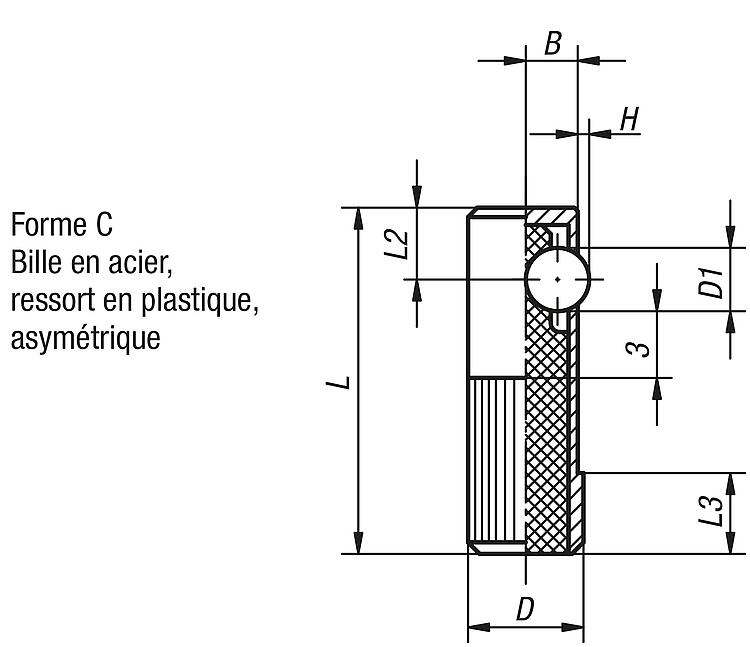

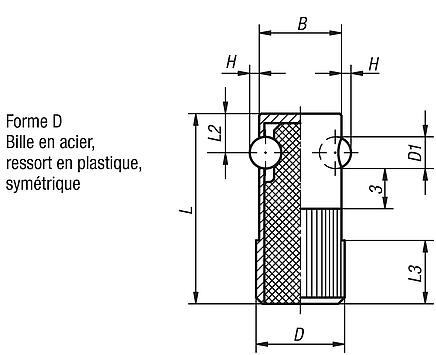

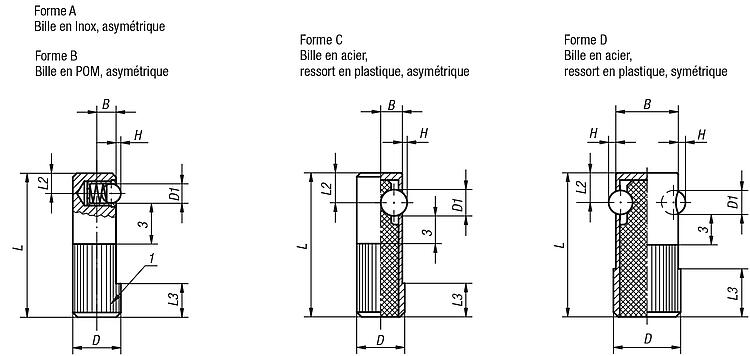

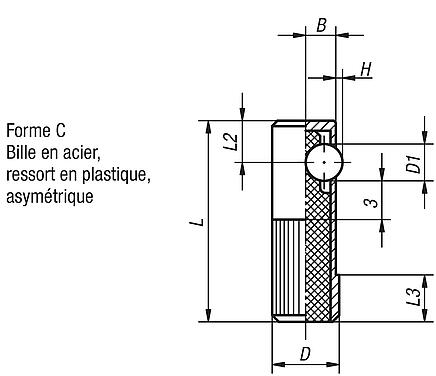

Il s'agit pour la force du ressort d'une valeur moyenne statique.Indication de dessin :1) Surface moletée
2) Emmanchement TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
| Référence | Forme | D | D1 | H | L | L2 | L3 | B | Alésage logement
H8 | Force du
ressort initiale
F1 env. N | Force du
ressort finale
F2 env. N | CAO | Acc. | Prix | Commander |
|---|

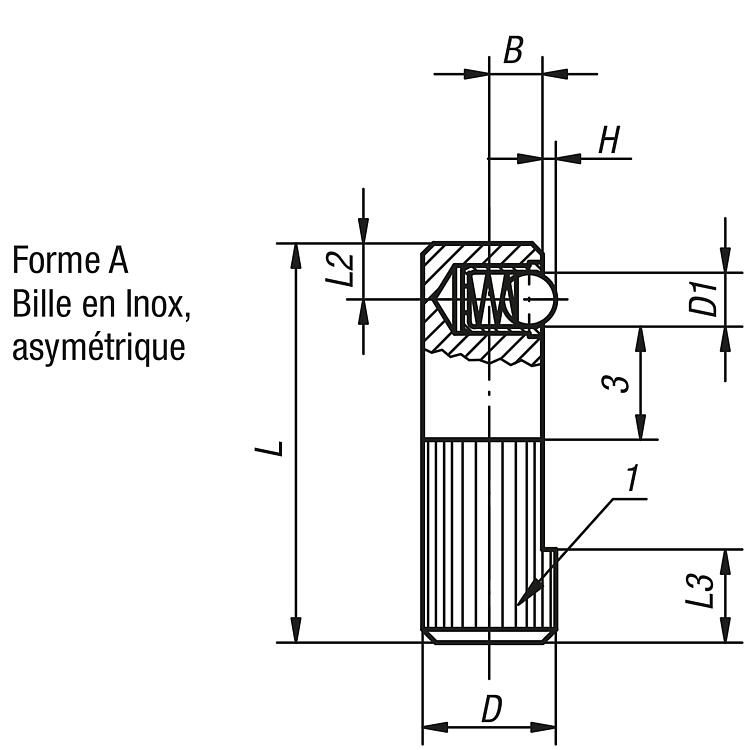

| 03340-008 | A | 8 | 3 | 0,7 | 25 | 3,6 | 6 | 3,2 | 8 | 2,5 | 6,5 |  | | 8,05 € | | | 03340-010 | A | 10 | 4 | 1,0 | 30 | 4,2 | 7 | 4 | 10 | 4,5 | 9 | | | 8,15 € | | | 03340-012 | A | 12 | 5 | 1,5 | 35 | 4,8 | 9 | 5 | 12 | 6,5 | 13 | | | 8,26 € | | | 03340-014 | A | 14 | 6,5 | 1,8 | 40 | 5,8 | 10 | 5,4 | 14 | 8 | 18 | | | 8,82 € | |
|
Sélection/filtre d'articles |
|
| Référence | Forme | D | D1 | H | L | L2 | L3 | B | Alésage logement
H8 | Force du
ressort initiale
F1 env. N | Force du
ressort finale
F2 env. N | CAO | Acc. | Prix | Commander |
|---|

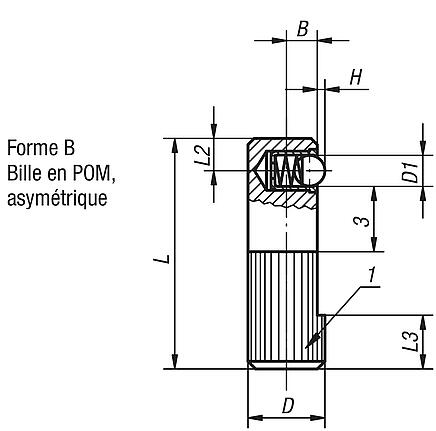

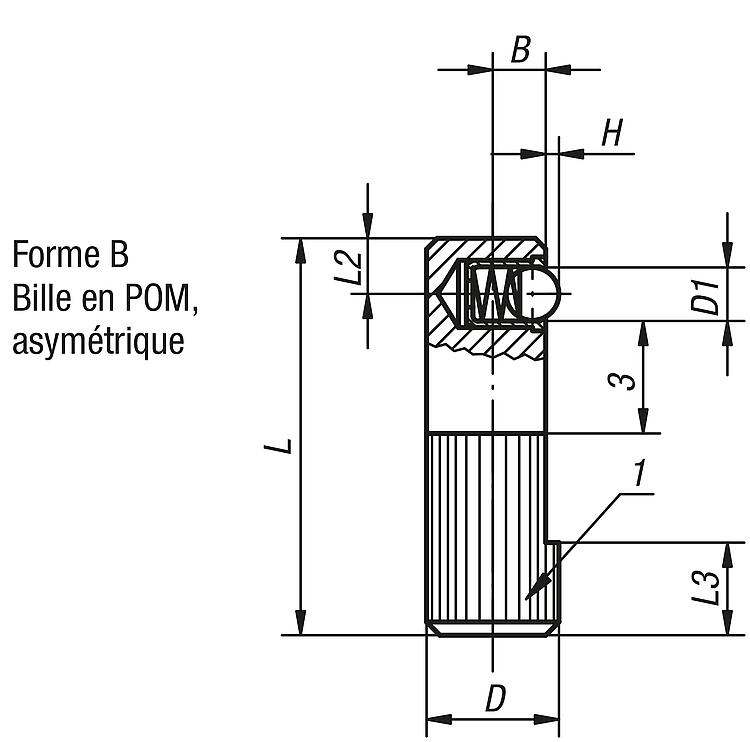

| 03340-108 | B | 8 | 3 | 0,7 | 25 | 3,6 | 6 | 3,2 | 8 | 2,5 | 6,5 | | | 8,21 € | | | 03340-110 | B | 10 | 4 | 1,0 | 30 | 4,2 | 7 | 4 | 10 | 4,5 | 9 | | | 8,37 € | | | 03340-112 | B | 12 | 5 | 1,5 | 35 | 4,8 | 9 | 5 | 12 | 6,5 | 13 | | | 8,52 € | | | 03340-114 | B | 14 | 6,5 | 1,8 | 40 | 5,8 | 10 | 5,4 | 14 | 8 | 18 | | | 9,09 € | |
|
|
|
