        Goupille d'arrêt en inox avec filetage

Description de l'article/illustrations du produit

DescriptionMatière :Corps et bouton-poussoir en inox.
Bille, ressort et bague de maintien en inox.
Joint torique FKM.Finition :Corps poli.
Bouton-poussoir poli.

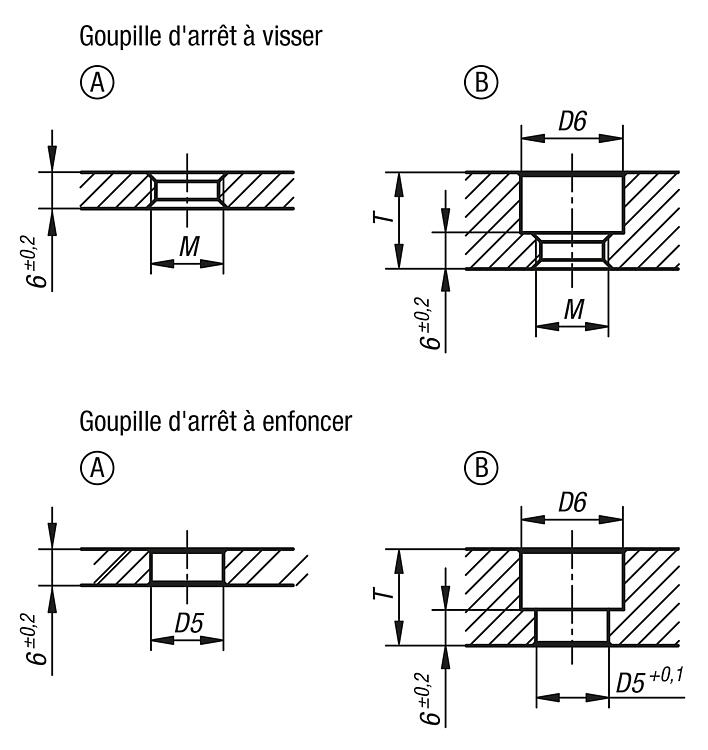

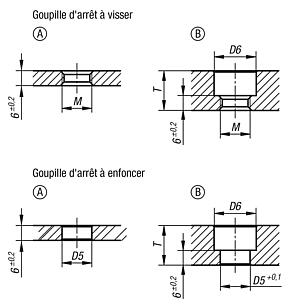

Bille traitée.Nota :Cotes de montage forme A pour plaques d’épaisseur 6 mm.
Cotes de montage forme B pour plaques d’épaisseur de 6 à 16 mm.

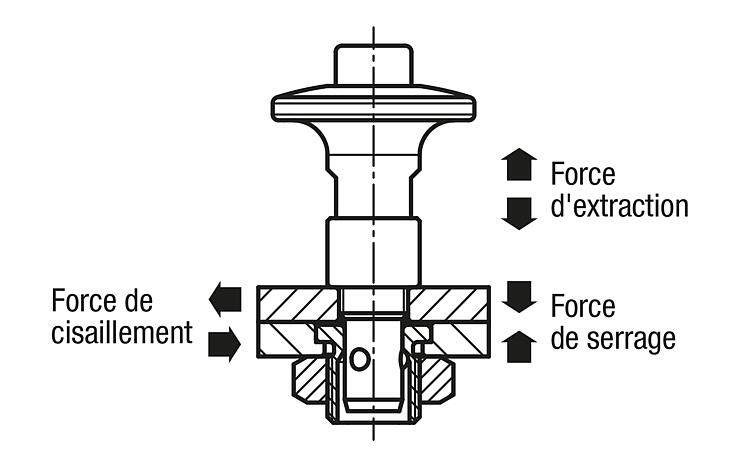

En cas de dépassement de la force de maintien, on constate un espace de plus de 0,1 mm entre les plaques.
Attention :Les forces d'extraction indiquées s'appliquent uniquement en cas d'utilisation avec des douilles de fixation 03192-02.Accessoires :Douille de fixation 03192-02.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
