03192-15_BVerrous à bouton poussoir en inox |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionDescription du produit :Les verrous à bouton poussoir sont utilisés pour changer ou fermer rapidement et facilement des dispositifs ou des trappes.
Le serrage sans outil réduit les temps de montage.Matière :Corps et bouton-poussoir en Inox.Finition :Corps et bouton-poussoir poli.Nota :Forme A pour plaques d’épaisseur de 3 à 10 mm.
Forme B pour plaques d’épaisseur de 3 à 27 mm.
En cas de dépassement de la force de maintien, on constate un espace de plus de 0,1°mm entre les plaques.Mode d'emploi :Placer le verrou à bouton poussoir sur la broche de serrage sans appuyer sur le bouton, le verrou est ainsi serrée.
Pour desserrer, appuyer sur le bouton et retirer le verrou à bouton poussoir.Utilisation :Possibilité de montage A en association avec des entretoises, pour plaques d'épaisseur 3 à 10 mm.

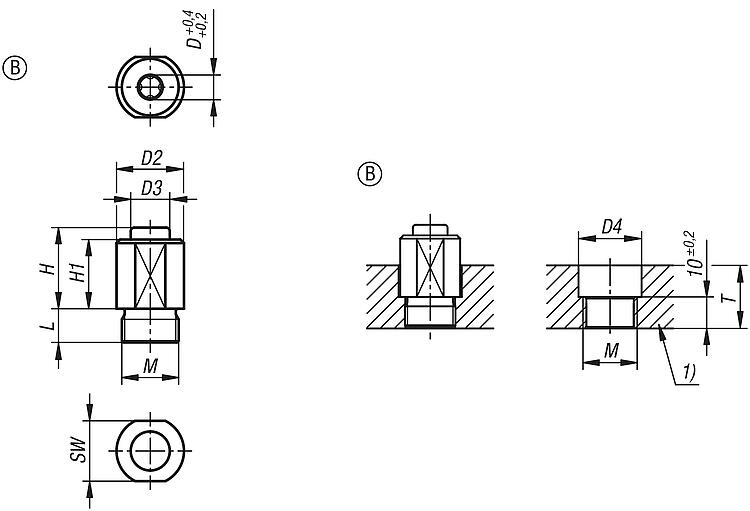

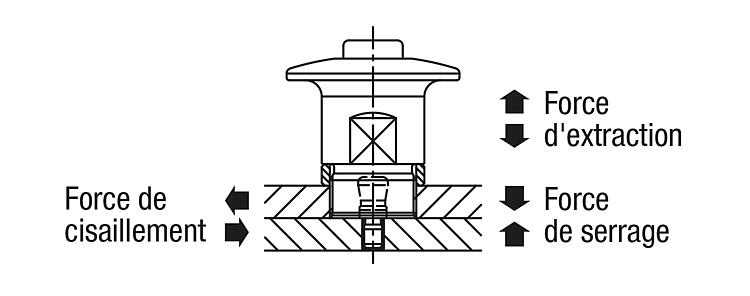

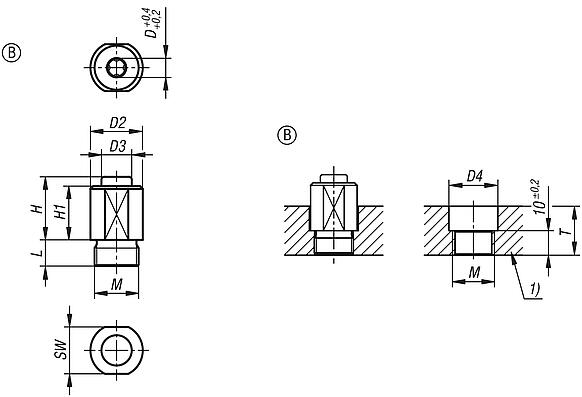

Possibilité de montage B pour plaques d'épaisseur 10 à 27 mm.Attention :Les forces d'extraction indiquées s'appliquent uniquement en cas d'utilisation avec les broches de serrage 03192-25.Accessoires :Entretoise 03192-20.
Broche de serrage 03192-25.Indication de dessin :Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
