        Clavette disque DIN 6888

Description de l'article/illustrations du produit

DescriptionMatière :Acier 1.1192.Finition :Naturel.Sur demande :

Clavettes disque Inox 1.4571.

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 03289 Clavette disque DIN 6888

111 kB

Aperçu des normes des éléments de liaison

691 kB

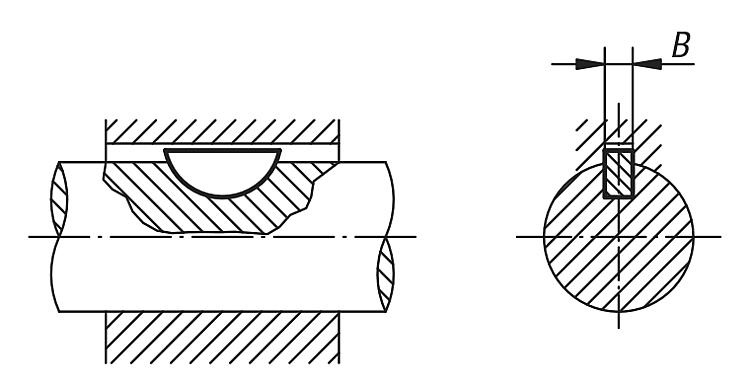

Dessins

Sélection/filtre d'articles

Référence	B	H	L	D2	Prix
03289-02X5	2	5	12,6	13	0,36 €
03289-03X5	3	5	12,6	13	0,16 €
03289-03X65	3	6,5	15,7	16	0,32 €
03289-04X5	4	5	12,6	13	0,32 €
03289-04X65	4	6,5	15,7	16	0,35 €
03289-04X75	4	7,5	18,6	19	0,35 €
03289-05X65	5	6,5	15,7	16	0,35 €
03289-05X75	5	7,5	18,6	19	0,36 €
03289-05X9	5	9	21,6	22	0,40 €
03289-06X9	6	9	21,6	22	0,45 €
03289-06X10	6	10	24,5	25	0,56 €
03289-06X11	6	11	27,3	28	0,72 €
03289-08X11	8	11	27,3	28	0,84 €
03289-08X13	8	13	31,4	32	0,97 €
03289-10X13	10	13	31,4	32	1,04 €
03289-10X16	10	16	43,1	45	1,45 €
