        Plaque de base Fonte grise

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :Fonte grise EN GJL 250 stabilisée.Nota :

Sur demande, nos palettes sont également disponibles avec rainures ou trame modulaire.

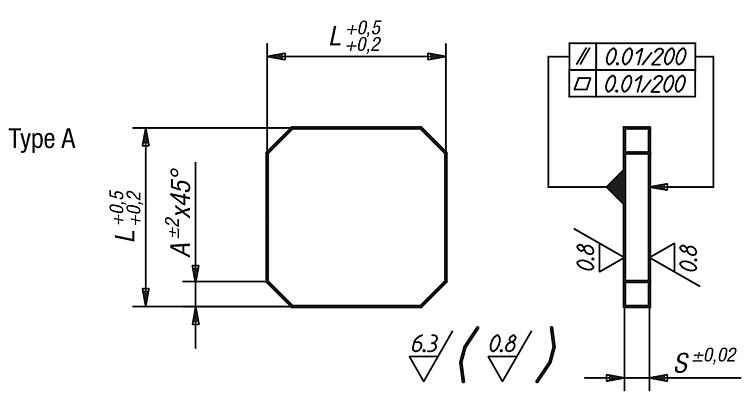

Type A:
Surfaces d’appui rectifiées. (Ra 0,8).

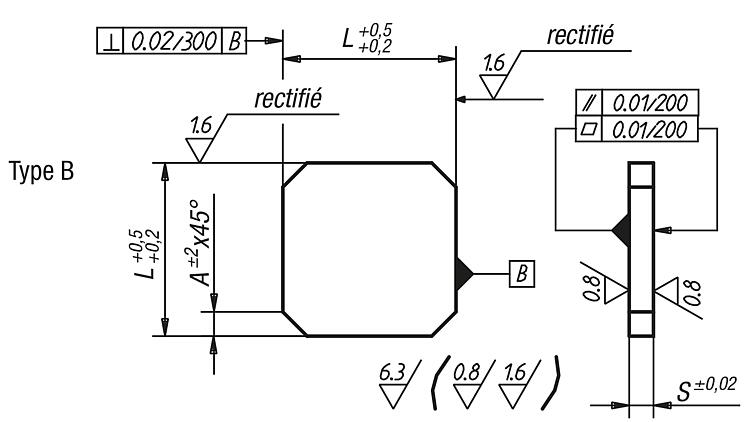

Type B:
Faces d’appui (Ra 0,8) et chants (Ra 1,6) rectifiés.

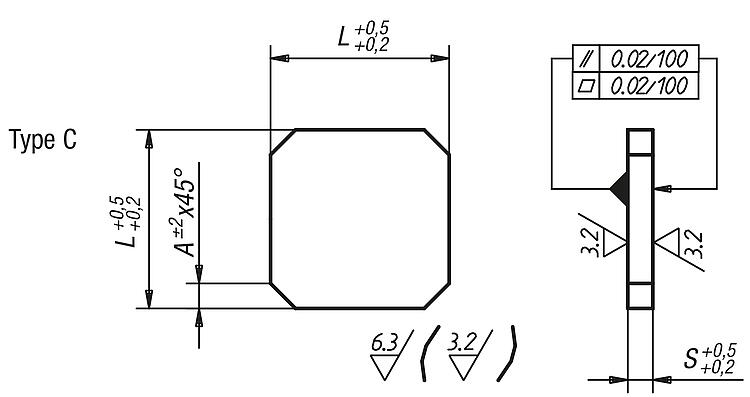

Type C:
Surfaces d’appui et chants fraisés (Ra 3,2).

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 01150 Plaque de base Fonte grise

164 kB

Dessins (aperçu complet)

Plaque de base, fonte grise, type A

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Type	L	S	A	Prix
01150-001	A	200	25	25	496,02 €
01150-002	A	250	35	35	604,72 €
01150-004	A	320	40	40	956,97 €
01150-006	A	400	45	50	1.675,60 €
01150-008	A	500	50	60	2.569,89 €
01150-010	A	630	63	70	3.670,17 €
01150-012	A	800	70	100	9.936,10 €

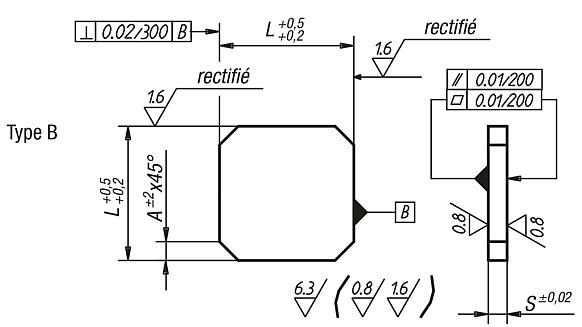

Plaque de base, fonte grise, type B

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Type	L	S	A	Prix
01150-0011	B	200	25	25	1.011,33 €
01150-0021	B	250	35	35	1.109,07 €
01150-0041	B	320	40	40	1.293,07 €
01150-0061	B	400	45	50	1.771,99 €
01150-0081	B	500	50	60	3.381,45 €
01150-0101	B	630	63	70	4.328,27 €
01150-0121	B	800	70	100	11.297,96 €

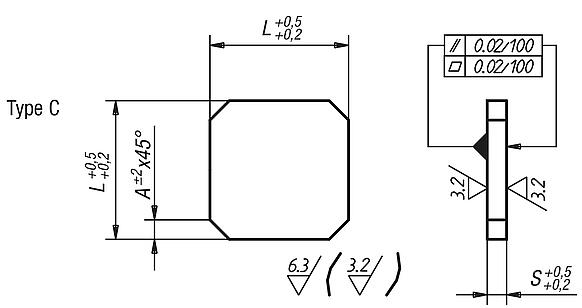

Plaque de base, fonte grise, type C

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Type	L	S	A	Prix
01150-00111	C	200	25	25	136,09 €
01150-00211	C	250	35	35	247,07 €
01150-00411	C	320	40	40	361,27 €
01150-00611	C	400	45	50	778,67 €
01150-00811	C	500	50	60	1.115,59 €
01150-01011	C	630	63	70	1.710,88 €
01150-01211	C	800	70	100	2.867,63 €
