        Large plat Acier

Description de l'article/illustrations du produit

DescriptionMatière :Acier 1.1730.Finition :Naturel.Nota :Nos larges plats en acier conviennent tout particulièrement pour la construction d’éléments de base pour montages et outillages mécaniques.
La cote de longueur L est obtenue par sciage ; de ce fait, le produit est systématiquement livré en surlongueur.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 01130 Large platAcier

102 kB

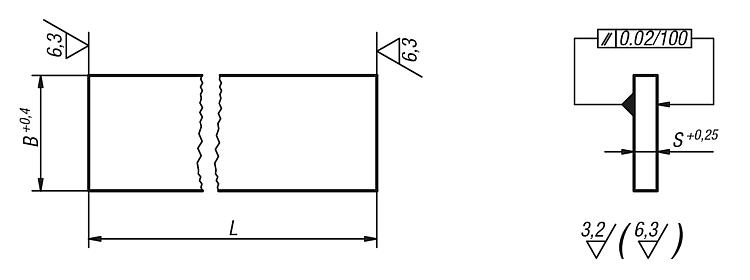

Dessins

Aperçu des articles (comprimé)

Sélection/filtre d'articles

Référence	L = Longueur	B	S
01130-01X	250/500/750/1000	40	8
01130-02X	250/500/750/1000	50	10
01130-03X	250/500/750/1000	63	12
01130-04X	250/500/750/1000	80	16
01130-05X	250/500/750/1000	100	16
01130-06X	250/500/750/1000	100	20
01130-07X	250/500/750/1000	125	25
01130-08X	250/500/750/1000	150	25
01130-09X	250/500/750/1000	160	32
01130-10X	250/500/750/1000	200	32
01130-11X	250/500/750/1000	300	40
