        Capteur de champ magnétique

Description de l'article/illustrations du produit

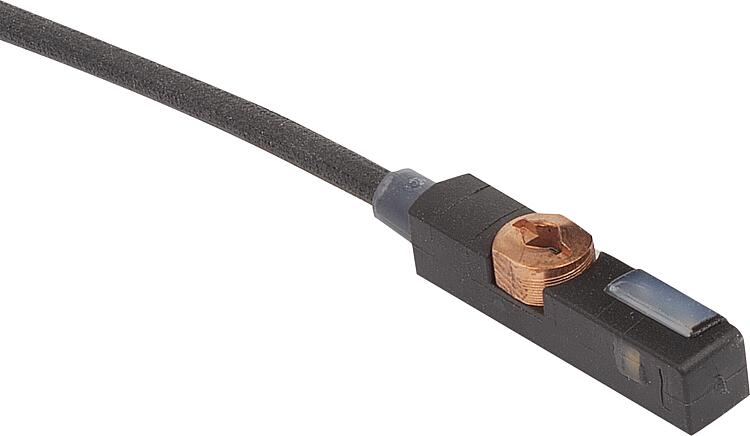

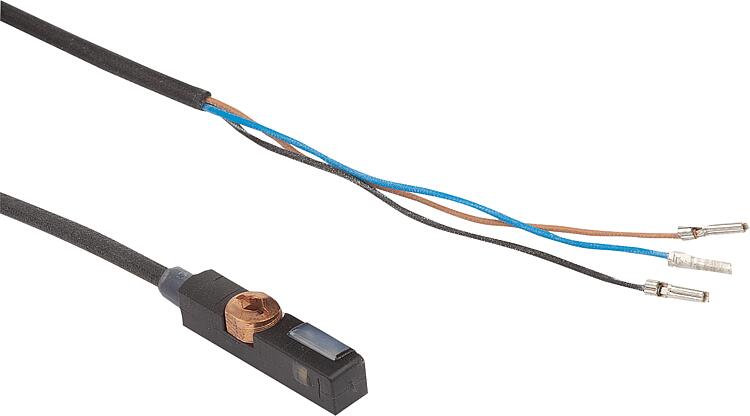

DescriptionDescription du produit :Capteur de champ magnétique pour la détection de la position du piston des vérins pneumatiques comportant un aimant.Matière :Boîtier en thermoplastique PA12.
Surface active en PU.
Câble de raccordement en PUR.Finition :Boîtier noir.
Montage dans la rainure en T.Données techniques :Circuit de sortie°: PNP à fermeture (NO)
Tension de service°: 10 - 30°V°CC
Courant de fonctionnement°: 200°mA
Intensité du champ de commutation°: 2°kA/m
Fréquence de commutation°: 3°000°Hz
Résistance aux courts-circuits°: oui
Résistance à l’inversion de polarité°: non
Indice de protection : IP67
Type de raccordement°: câble en PUR de 2°m
Homologation : CE, c-UL-us, UKCA, WEEEPlage de température :-25 °C jusqu’à +85 °CMontage :Insérez-le dans la rainure en T par le haut et fixez-le à l’aide de la vis de serrage.
SW2, couple de serrage max. 0,4 Nm.Accessoires :Doigt d’indexage pneumatique en inox 03095-01.

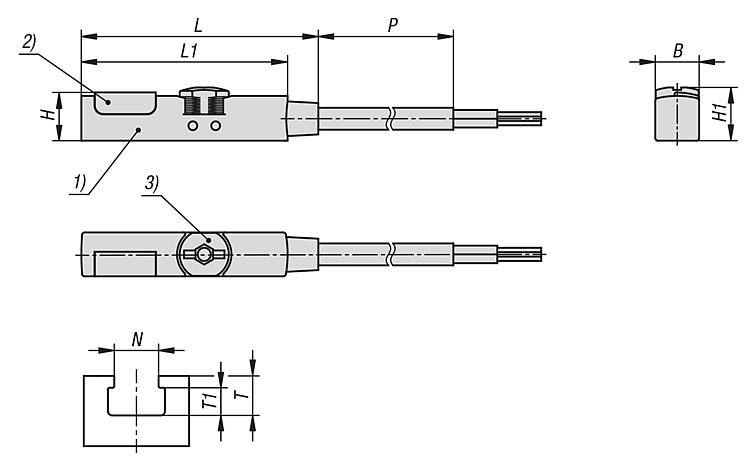

Support de capteur avec rainure en T 83010.Indication de dessin :

1) surface active
2) LED
3) vis de serrage

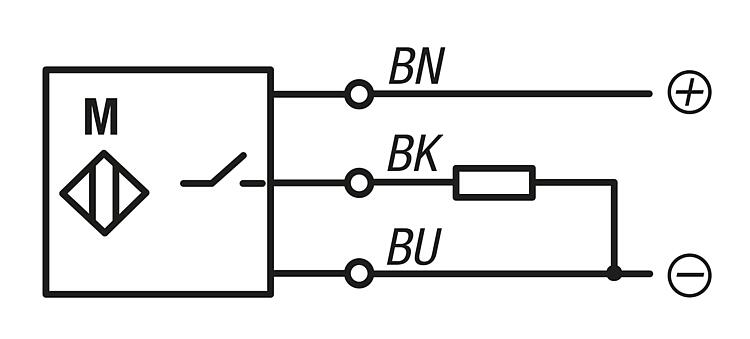

BN= marron
BK= noir
BU= bleu

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
