Item description/product images

DescriptionMaterial:Housing polyamide 6.
Hollow shaft steel.
Screen plastic.
Grub screw steel.
Version:Impact-resistant housing.
Hollow shaft black oxidised.
Grub screw black.
Dial black, digits white.
Note:Position indicators allow direct reading of input measurement values at a glance.
In addition the value indicated per spindle rotation (corresponding spindle pitch) can be selected and the various indicator values are realised by a transmission gear.
The position indicators are distinguished by their very clear display and fine scale. They have a torque support that is positioned in a hole on the side.

** At the 1st asterisk give assembly position and at the 2nd asterisk give the count direction (see sample order “assembly position, count direction”).
Technical data:– Counter consisting of 5 10-position dials + fine scale
– Height of figures about 7 mm
– Hollow shaft Ø 20 H7 mm
– Temperature resistant to 80 °C
– Oil and solvent resistant
– Dust-proof
On request:– Counter cover made of mineral glass
– Axial sealing (dust-proof)
– Waterproof
– Vibration protection
Accessory:– Reducing bushes 21940
– Insert plate 21942
– Mounting plates 21944
DownloadHere is all the information as a PDF datasheet:

Are you looking for CAD data? These can be found directly in the product table.
 Datasheet 21904 Position indicators 331 kB

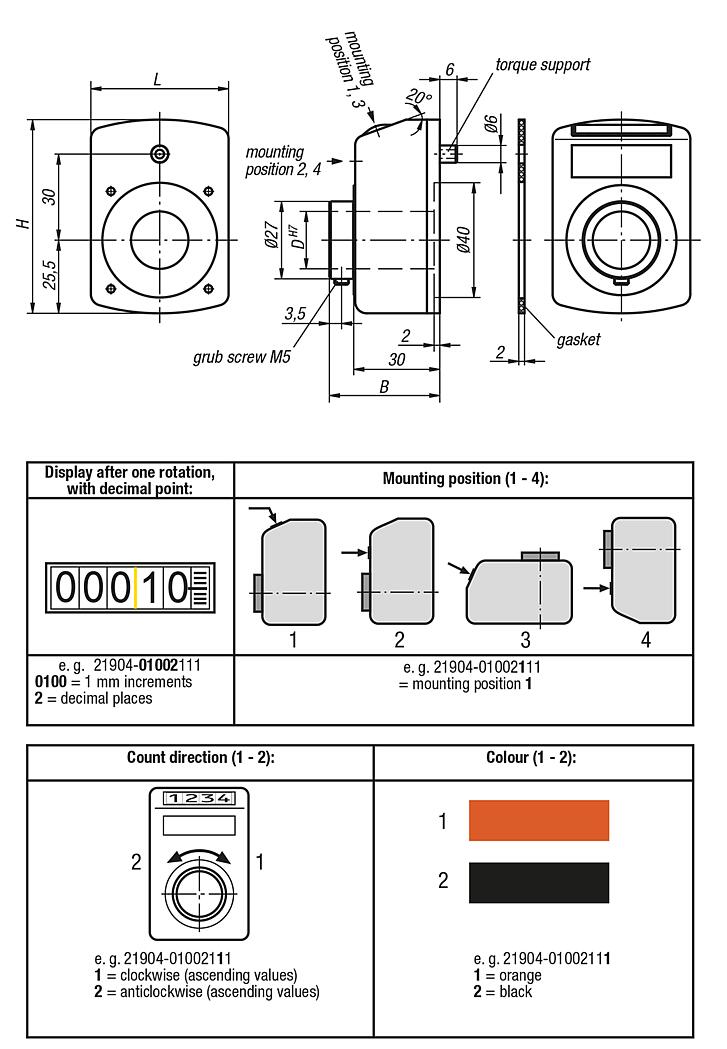

Drawings

Position indicators

Item selection/filter

Overview of items (compressed)
Order No.Main
colour
BDHLPitchAssembly
position
Count directionIndicator
after one
rotation
Decimal
point in
position
max.
rpm
CADAcc.PriceOrder
21904-01002111orange RAL 200438,52067,548111000,102500  61.04 €
21904-01002121orange RAL 200438,52067,548112000,102500  61.04 €
21904-01002211orange RAL 200438,52067,548121000,102500  61.04 €
21904-01002221orange RAL 200438,52067,548122000,102500  61.04 €
21904-01002311orange RAL 200438,52067,548131000,102500  61.04 €
21904-01002321orange RAL 200438,52067,548132000,102500  61.04 €
21904-01002411orange RAL 200438,52067,548141000,102500  61.04 €
21904-01002421orange RAL 200438,52067,548142000,102500  61.04 €
21904-01001111orange RAL 200438,52067,5481110001,01500  61.04 €
21904-01001121orange RAL 200438,52067,5481120001,01500  61.04 €
21904-01001211orange RAL 200438,52067,5481210001,01500  61.04 €
21904-01001221orange RAL 200438,52067,5481220001,01500  61.04 €
21904-01001311orange RAL 200438,52067,5481310001,01500  61.04 €
21904-01001321orange RAL 200438,52067,5481320001,01500  61.04 €
21904-01001411orange RAL 200438,52067,5481410001,01500  61.04 €
21904-01001421orange RAL 200438,52067,5481420001,01500  61.04 €
21904-01501111orange RAL 200438,52067,5481,5110001,51500  61.04 €
21904-01501121orange RAL 200438,52067,5481,5120001,51500  61.04 €
21904-01501211orange RAL 200438,52067,5481,5210001,51500  61.04 €
21904-01501221orange RAL 200438,52067,5481,5220001,51500  61.04 €
21904-01501311orange RAL 200438,52067,5481,5310001,51500  61.04 €
21904-01501321orange RAL 200438,52067,5481,5320001,51500  61.04 €
21904-01501411orange RAL 200438,52067,5481,5410001,51500  61.04 €
21904-01501421orange RAL 200438,52067,5481,5420001,51500  61.04 €
21904-02001111orange RAL 200438,52067,5482110002,01500  61.04 €
21904-02001121orange RAL 200438,52067,5482120002,01500  61.04 €
21904-02001211orange RAL 200438,52067,5482210002,01500  61.04 €
21904-02001221orange RAL 200438,52067,5482220002,01500  61.04 €
21904-02001311orange RAL 200438,52067,5482310002,01500  61.04 €
21904-02001321orange RAL 200438,52067,5482320002,01500  61.04 €
21904-02001411orange RAL 200438,52067,5482410002,01500  61.04 €
21904-02001421orange RAL 200438,52067,5482420002,01500  61.04 €
21904-02501111orange RAL 200438,52067,5482,5110002,51500  61.04 €
21904-02501121orange RAL 200438,52067,5482,5120002,51500  61.04 €
21904-02501211orange RAL 200438,52067,5482,5210002,51500  61.04 €
21904-02501221orange RAL 200438,52067,5482,5220002,51500  61.04 €
21904-02501311orange RAL 200438,52067,5482,5310002,51500  61.04 €
21904-02501321orange RAL 200438,52067,5482,5320002,51500  61.04 €
21904-02501411orange RAL 200438,52067,5482,5410002,51500  61.04 €
21904-02501421orange RAL 200438,52067,5482,5420002,51500  61.04 €
21904-03001111orange RAL 200438,52067,5483110003,01500  61.04 €
21904-03001121orange RAL 200438,52067,5483120003,01500  61.04 €
21904-03001211orange RAL 200438,52067,5483210003,01500  61.04 €
21904-03001221orange RAL 200438,52067,5483220003,01500  61.04 €
21904-03001311orange RAL 200438,52067,5483310003,01500  61.04 €
21904-03001321orange RAL 200438,52067,5483320003,01500  61.04 €
21904-03001411orange RAL 200438,52067,5483410003,01500  61.04 €
21904-03001421orange RAL 200438,52067,5483420003,01500  61.04 €
21904-04001111orange RAL 200438,52067,5484110004,01375  61.04 €
21904-04001121orange RAL 200438,52067,5484120004,01375  61.04 €
21904-04001211orange RAL 200438,52067,5484210004,01375  61.04 €
21904-04001221orange RAL 200438,52067,5484220004,01375  61.04 €
21904-04001311orange RAL 200438,52067,5484310004,01375  61.04 €
21904-04001321orange RAL 200438,52067,5484320004,01375  61.04 €
21904-04001411orange RAL 200438,52067,5484410004,01375  61.04 €
21904-04001421orange RAL 200438,52067,5484420004,01375  61.04 €
21904-05001111orange RAL 200438,52067,5485110005,01300  61.04 €
21904-05001121orange RAL 200438,52067,5485120005,01300  61.04 €
21904-05001211orange RAL 200438,52067,5485210005,01300  61.04 €
21904-05001221orange RAL 200438,52067,5485220005,01300  61.04 €
21904-05001311orange RAL 200438,52067,5485310005,01300  61.04 €
21904-05001321orange RAL 200438,52067,5485320005,01300  61.04 €
21904-05001411orange RAL 200438,52067,5485410005,01300  61.04 €
21904-05001421orange RAL 200438,52067,5485420005,01300  61.04 €
21904-06001111orange RAL 200438,52067,5486110006,01250  61.04 €
21904-06001121orange RAL 200438,52067,5486120006,01250  61.04 €
21904-06001211orange RAL 200438,52067,5486210006,01250  61.04 €
21904-06001221orange RAL 200438,52067,5486220006,01250  61.04 €
21904-06001311orange RAL 200438,52067,5486310006,01250  61.04 €
21904-06001321orange RAL 200438,52067,5486320006,01250  61.04 €
21904-06001411orange RAL 200438,52067,5486410006,01250  61.04 €
21904-06001421orange RAL 200438,52067,5486420006,01250  61.04 €
21904-10001111orange RAL 200438,52067,54810110010,01150  61.04 €
21904-10001121orange RAL 200438,52067,54810120010,01150  61.04 €
21904-10001211orange RAL 200438,52067,54810210010,01150  61.04 €
21904-10001221orange RAL 200438,52067,54810220010,01150  61.04 €
21904-10001311orange RAL 200438,52067,54810310010,01150  61.04 €
21904-10001321orange RAL 200438,52067,54810320010,01150  61.04 €
21904-10001411orange RAL 200438,52067,54810410010,01150  61.04 €
21904-10001421orange RAL 200438,52067,54810420010,01150  61.04 €
21904-01002112black38,52067,548111000,102500  61.04 €
21904-01002122black38,52067,548112000,102500  61.04 €
21904-01002212black38,52067,548121000,102500  61.04 €
21904-01002222black38,52067,548122000,102500  61.04 €
21904-01002312black38,52067,548131000,102500  61.04 €
21904-01002322black38,52067,548132000,102500  61.04 €
21904-01002412black38,52067,548141000,102500  61.04 €
21904-01002422black38,52067,548142000,102500  61.04 €
21904-01001112black38,52067,5481110001,01500  61.04 €
21904-01001122black38,52067,5481120001,01500  61.04 €
21904-01001212black38,52067,5481210001,01500  61.04 €
21904-01001222black38,52067,5481220001,01500  61.04 €
21904-01001312black38,52067,5481310001,01500  61.04 €
21904-01001322black38,52067,5481320001,01500  61.04 €
21904-01001412black38,52067,5481410001,01500  61.04 €
21904-01001422black38,52067,5481420001,01500  61.04 €
21904-01501112black38,52067,5481,5110001,51500  61.04 €
21904-01501122black38,52067,5481,5120001,51500  61.04 €
21904-01501212black38,52067,5481,5210001,51500  61.04 €
21904-01501222black38,52067,5481,5220001,51500  61.04 €
21904-01501312black38,52067,5481,5310001,51500  61.04 €
21904-01501322black38,52067,5481,5320001,51500  61.04 €
21904-01501412black38,52067,5481,5410001,51500  61.04 €
21904-01501422black38,52067,5481,5420001,51500  61.04 €
21904-02001112black38,52067,5482110002,01500  61.04 €
21904-02001122black38,52067,5482120002,01500  61.04 €
21904-02001212black38,52067,5482210002,01500  61.04 €
21904-02001222black38,52067,5482220002,01500  61.04 €
21904-02001312black38,52067,5482310002,01500  61.04 €
21904-02001322black38,52067,5482320002,01500  61.04 €
21904-02001412black38,52067,5482410002,01500  61.04 €
21904-02001422black38,52067,5482420002,01500  61.04 €
21904-02501112black38,52067,5482,5110002,51500  61.04 €
21904-02501122black38,52067,5482,5120002,51500  61.04 €
21904-02501212black38,52067,5482,5210002,51500  61.04 €
21904-02501222black38,52067,5482,5220002,51500  61.04 €
21904-02501312black38,52067,5482,5310002,51500  61.04 €
21904-02501322black38,52067,5482,5320002,51500  61.04 €
21904-02501412black38,52067,5482,5410002,51500  61.04 €
21904-02501422black38,52067,5482,5420002,51500  61.04 €
21904-03001112black38,52067,5483110003,01500  61.04 €
21904-03001122black38,52067,5483120003,01500  61.04 €
21904-03001212black38,52067,5483210003,01500  61.04 €
21904-03001222black38,52067,5483220003,01500  61.04 €
21904-03001312black38,52067,5483310003,01500  61.04 €
21904-03001322black38,52067,5483320003,01500  61.04 €
21904-03001412black38,52067,5483410003,01500  61.04 €
21904-03001422black38,52067,5483420003,01500  61.04 €
21904-04001112black38,52067,5484110004,01375  61.04 €
21904-04001122black38,52067,5484120004,01375  61.04 €
21904-04001212black38,52067,5484210004,01375  61.04 €
21904-04001222black38,52067,5484220004,01375  61.04 €
21904-04001312black38,52067,5484310004,01375  61.04 €
21904-04001322black38,52067,5484320004,01375  61.04 €
21904-04001412black38,52067,5484410004,01375  61.04 €
21904-04001422black38,52067,5484420004,01375  61.04 €
21904-05001112black38,52067,5485110005,01300  61.04 €
21904-05001122black38,52067,5485120005,01300  61.04 €
21904-05001212black38,52067,5485210005,01300  61.04 €
21904-05001222black38,52067,5485220005,01300  61.04 €
21904-05001312black38,52067,5485310005,01300  61.04 €
21904-05001322black38,52067,5485320005,01300  61.04 €
21904-05001412black38,52067,5485410005,01300  61.04 €
21904-05001422black38,52067,5485420005,01300  61.04 €
21904-06001112black38,52067,5486110006,01250  61.04 €
21904-06001122black38,52067,5486120006,01250  61.04 €
21904-06001212black38,52067,5486210006,01250  61.04 €
21904-06001222black38,52067,5486220006,01250  61.04 €
21904-06001312black38,52067,5486310006,01250  61.04 €
21904-06001322black38,52067,5486320006,01250  61.04 €
21904-06001412black38,52067,5486410006,01250  61.04 €
21904-06001422black38,52067,5486420006,01250  61.04 €
21904-10001112black38,52067,54810110010,01150  61.04 €
21904-10001122black38,52067,54810120010,01150  61.04 €
21904-10001212black38,52067,54810210010,01150  61.04 €
21904-10001222black38,52067,54810220010,01150  61.04 €
21904-10001312black38,52067,54810310010,01150  61.04 €
21904-10001322black38,52067,54810320010,01150  61.04 €
21904-10001412black38,52067,54810410010,01150  61.04 €
21904-10001422black38,52067,54810420010,01150  61.04 €
