        mandrino autocentrante fisso a 3 griffe in acciaio

Descrizione articolo/immagini prodotto

DescrizioneDescrizione del prodotto:I mandrini autocentranti fissi a 3 griffe sono particolarmente adatti per il bloccaggio di pezzi centrati su macchine di foratura e fresatura. Grazie alla disposizione flessibile delle ganasce in esecuzione dura o morbida, è possibile bloccare senza problemi pezzi di dimensioni e forme diverse dall'interno o dall'esterno.Materiale:Acciaio.Versione:Superfici di appoggio del corpo base rettificate
Ganasce per morsa temprate rettificateNota:Osservare la numerazione quando si inseriscono le ganasce.
I mandrini autocentranti sono caratterizzati da una rettificatura di precisione. Le tolleranze di W, X, Y, Z tra i i mandrini sono entro 0,05 mm.
La precisione di ripetibilità della morsa autocentrante con ganasce dure si aggira intorno a 0,02 mm.
Le ganasce di base scorrevoli vengono azionate tramite una corona girevole situata nel mandrino.
Attraverso il movimento rotatorio del mandrino filettato, la corona girevole trasmette la forza alle ganasce di base e produce un movimento sincrono delle ganasce verso l'esterno o verso l'interno.
Una lubrificazione insufficiente provoca un'usura eccessiva e una diminuzione della forza di serraggio. Garantire intervalli di lubrificazione regolari. Vantaggi:La precisione di ripetibilità per la morsa autocentrante è di 0,02 mm.
Forma costruttiva piatta.
Per macchine di foratura e fresatrici.
Corpo di base con rettificatura di precisione.
Accessibilità ottimale del sistema di lubrificazione.
Ampio foro passante per il serraggio di barre.
Azionamento tramite chiave esagonale. In questo modo il comando è semplice e veloce.
Le ganasce morbide possono anche essere avvitate sulle ganasce di base.Accessori:Ganascia per morsa in acciaio 41194-15, morbida.FornituraChiavi di serraggio.Nota disegno:

1) Ganasce reversibili
2) Ganasce di base
3) Viti di fissaggio

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 41194 mandrino autocentrante fisso a 3 griffe in acciaio

368 kB

Nota tecnica per il mandrino autocentrante fisso

621 kB

Disegni

Sintesi articoli (compressa)

Selezione/filtro articoli

N. ordine	D	D1	D2	D3	D4	D5	B	B1	B2	B3	B4
41194-220	220	170	130	45	147	M10	26	13	68	18,5	24,5
41194-270	270	210	155	60	172	M10	28	13	82	22,7	27,9
41194-315	315	255	190	80	210	M12	32	16	93	24,9	32,5
41194-370	370	305	250	105	285	M12	40	18	118	31,3	40,6

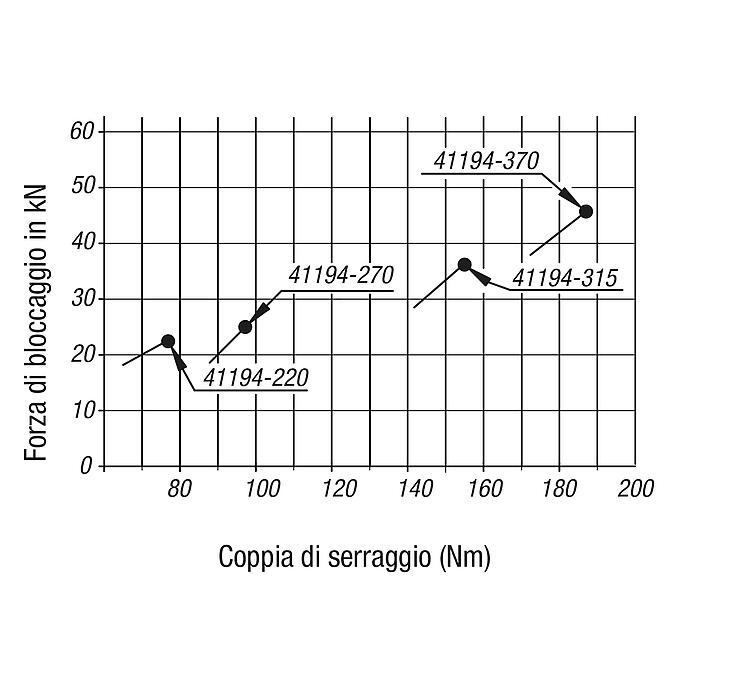

N. ordine	H	H1	H2	H3	H4	H5	SW	Campo di serraggio Esterno	Campo di serraggio Interno	Coppia di serraggio max. Nm	Forza di bloccaggio F (kN)	Accessori
41194-220	58	18	40	6	9	9	10	8-160	48-150	78	21	41194-15-2203
41194-270	65	20	43	6	10	10	11	11-200	62-190	98	25	41194-15-2703
41194-315	73	20	52	6	12	12	12	12-250	72-240	156	36	41194-15-3153
41194-370	80	22	59	5	15	15	14	15-300	86-290	186	44	41194-15-3703
