        Scale graduate in acciaio inox autoadesive

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:

Acciaio inox 1.4310.

Versione:Superficie non trattata.Nota:Righe in acciaio inox in versione rigida con lato posteriore adesivo. Sezione trasversale 15 x 1 mm.

Superficie opacizzata e graduazione con contrasto nero carbone. La graduazione è sottoposta a trattamento laser profondo.Su richiesta:– Punto zero a destra/in basso o al centro
– Graduazione in alto/a destra o su entrambi i lati
– Altre lunghezzeParticolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 21880 Scale graduate in acciaio inox autoadesive

327 kB

Disegni (sintesi completa)

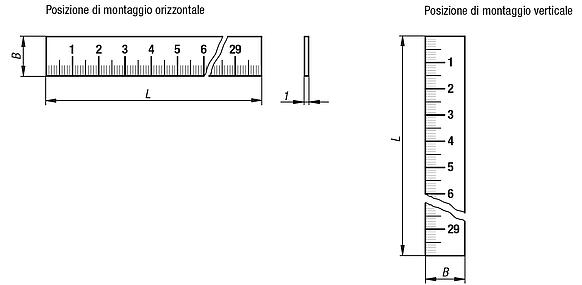

Scale graduate in acciaio inox, autoadesive

Maggiori informazioni

Disegni

Sintesi articoli (compressa)

Selezione/filtro articoli

N. ordine autoadesivo	Tipo di prodotto	Versione 1	Punto zero	Divisione	Graduazione	B	H	L	Filtro
21880-000010X	scala graduata	orizzontale	a sinistra	1 mm	in basso	15	1	300/500/700/1000
21880-010010X	scala graduata	verticale	in alto	1 mm	a sinistra	15	1	300/500/700/1000

Nonio e linee dello zero in acciaio inox, autoadesivi

Maggiori informazioni

Disegni

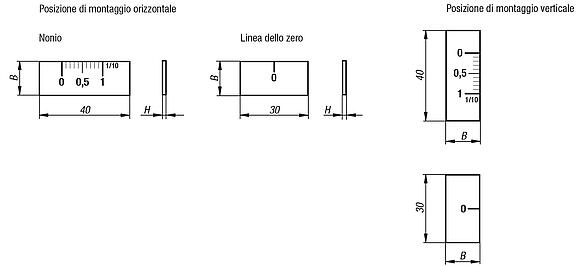

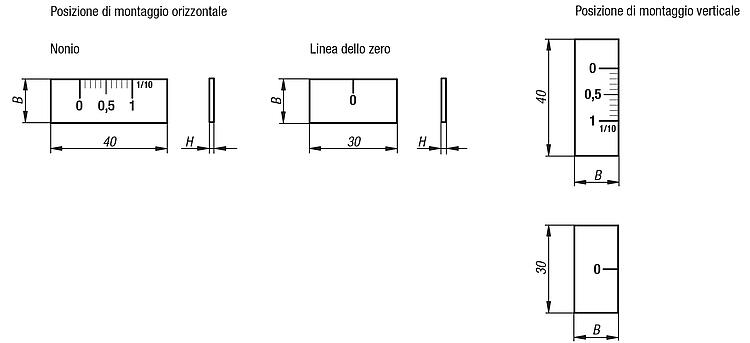

Nonio e linee dello zero in acciaio inox, autoadesivi

Selezione/filtro articoli

N. ordine	Tipo di prodotto	Versione 1	Punto zero	Graduazione	B	H
21880-0001	nonio	orizzontale	a sinistra	in alto	15	1
21880-0101	nonio	verticale	in alto	a destra	15	1
21880-00	linea dello zero	orizzontale	-	-	15	1
21880-01	linea dello zero	verticale	-	-	15	1
