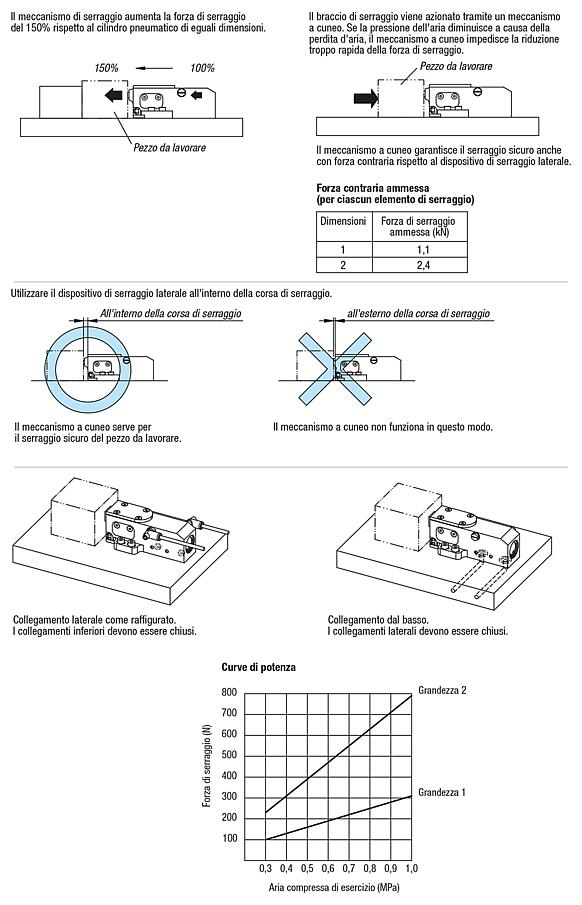

DescrizioneMateriale:Alloggiamento in alluminio. Braccio tenditore in acciaio.Versione:Alloggiamento anodizzato. Braccio di serraggio brunito e nichelato.Nota:Il dispositivo di serraggio laterale pneumatico è adatto per il serraggio di pezzi da lavorare che vanno lavorati dall'alto. Grazie al serraggio laterale, la superficie di lavorazione superiore è priva di spigoli sporgenti. I dispositivi di serraggio laterale si azionano ad aria. Grazie all'ampio angolo di rotazione del braccio di serraggio è possibile inserire e togliere liberamente i pezzi da lavorare. Ciò garantisce un'accessibilità ottimale al pezzo. La forma a blocco dell'alloggiamento offre possibilità di fissaggio universali, così da poter adattare al meglio la staffa di fissaggio laterale al pezzo da bloccare. I dispositivi di serraggio laterale sono disponibili con ganascia per morsa liscia e zigrinata. In questo modo è possibile serrare pezzi grezzi e i pezzi prelavorati. I dispositivi di serraggio laterale pneumatici possono anche essere posizionati in diversi punti del pezzo e azionati in una sequenza specifica. Il comando avviene tramite controllo automatizzato o manuale. In generale, le ginocchiere pneumatiche si distinguono per il fatto di essere azionate mediante aria compressa. Questo agevola l'utente soprattutto nel caso di procedure di serraggio frequenti.

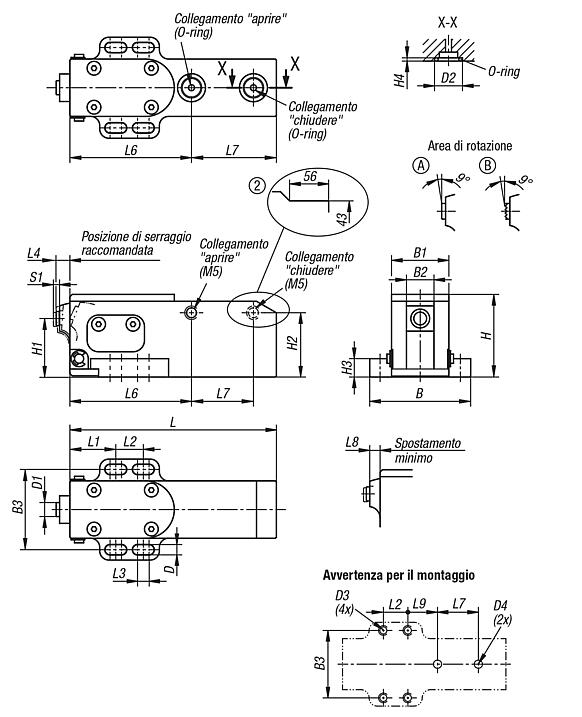

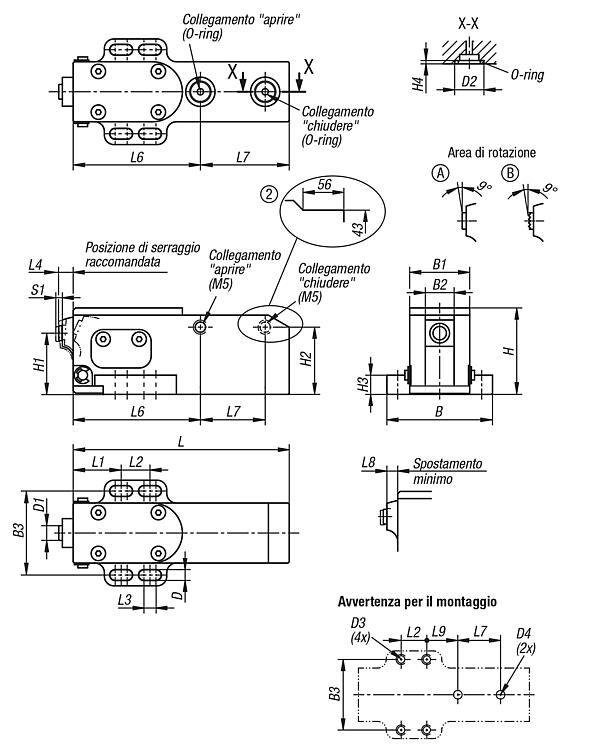

La forza di serraggio si riferisce a 0,5 MPa.Nota disegno:
Forma A: liscia Forma B: zigrinata
DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
