Morsetto a V doppio superfici di contatto zigrinate
Descrizione articolo/immagini prodotto
DescrizioneMateriale:Corpo base e segmenti di bloccaggio in acciaio per utensili.Versione:Corpo base temprato. Segmenti di bloccaggio in acciaio temprati (49-51 HRC) e bruniti. Superfici del cuneo rettificate.Nota:I morsetti a V doppi, per la loro forma compatta, sono particolarmente adatti per serraggi multipli orizzontali e verticali. Le superfici del cuneo temprate e rettificate consentono di raggiungere forze di serraggio notevoli. A scelta, è possibile fissare i morsetti a V corrispondenti in un foro modulare o in una cava a T. Se si avvita la vite a testa cilindrica DIN 912, i due segmenti di bloccaggio si spostano verso l'esterno e spingono i pezzi da lavorare contro una battuta fissa. Grazie al doppio cuneo, con questo modello si ottiene il cosiddetto "effetto discendente".
Percorso di spostamento per n. d'ordine: 04527-12 = ±1,0 mm 04527-16 = ±1,5 mmNota disegno:
D) Vite a testa cilindrica DIN 912

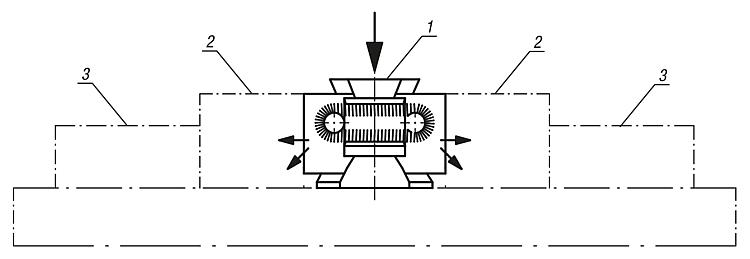

1) Morsetto a V 2) Pezzo da lavorare 3) Battuta fissa
DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
