        Viti eccentriche di serraggio con pezzo per bloccaggio e battuta

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio.Versione:Corpo trattato termicamente e brunito.

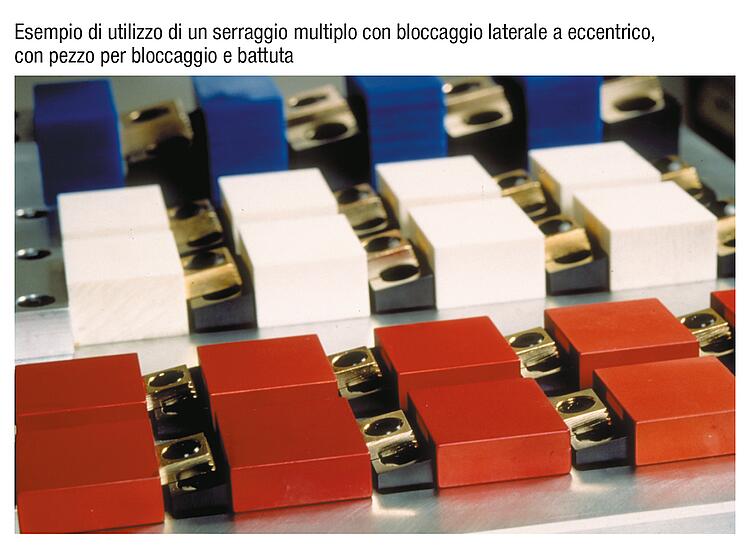

Inserto cementato e ottonato.Nota:Con la vite eccentrica di serraggio con elemento di bloccaggio e battuta è possibile ottenere serraggi multipli poco ingombranti ed economici.
Grazie ai serraggi multipli, il retro del corpo può fungere da battuta.
Montaggio preferibilmente con una cava B +0,05 mm. L'altezza di presa del disco di fissaggio può essere modificata regolando la profondità della cava.

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 04521 Viti eccentriche di serraggio con pezzo per bloccaggio e battuta

316 kB

Disegni

Selezione/filtro articoli

N. ordine	L	L1	L2	B	H	H1	H2	H3 max.	S	D	S1 (corsa)	SW	SW1	Forza di bloccaggio kN	Coppia di serraggio max. Nm	Accessori NLM
04521-08	43,2	25,4	19	19	12,7	15,7	6,4	21,4	1,5	M8	1,6	5	7	8,9	28	04521-10-1013
04521-10	54	33,5	25,4	25,4	11,4	15,4	9,7	24,5	1,8	M10	2	7	8	17,8	88	04521-10-1216
04521-12	75	50,8	38	38,1	25,5	31,5	13	43	2,05	M12	2,5	10	12	26,7	135	04521-10-1630
