Ganascia per unità di staffaggio regolabile

Indietro

Prodotti
- Panoramica dei prodotti
  - Sistema flessibile per pezzi standard
    - Staffe di bloccaggio Elementi di serraggio
      - Ganasce per morsa morsetti a V dadi tenditori e viti di serraggio
        Ganascia per unità di staffaggio regolabile

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Acciaio da cementazione.Versione:nitrurato e brunito.Nota:Con queste ganasce l'intervallo di serraggio dell'unità di staffaggio regolabile può essere aumentato.

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 04422 Ganascia per unità di staffaggio regolabile

257 kB

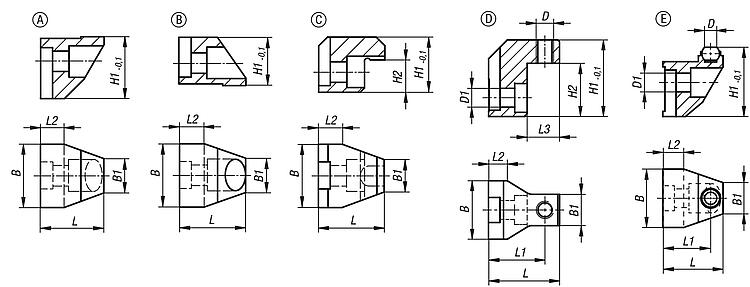

Disegni (sintesi completa)

Ganascia per morsa standard in basso, forma A

Maggiori informazioni

Disegni

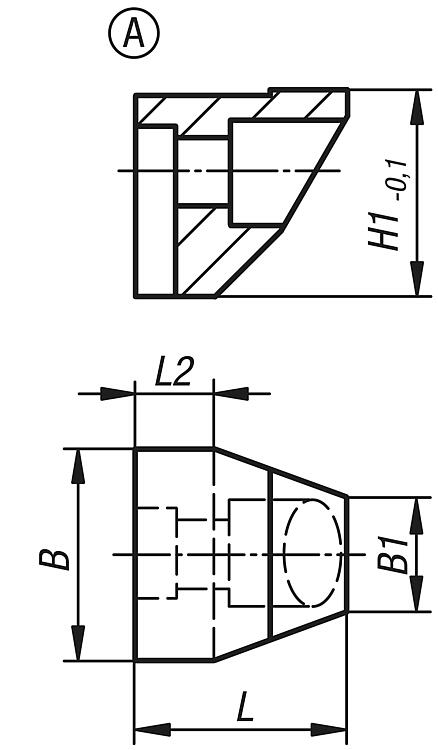

Ganascia per morsa standard in basso, forma A

Selezione/filtro articoli

N. ordine	Forma	Versione 1	B	B1	H1	L	L2	CAD	Acc.	Prezzo	Ordinare
04422-90000	A	morsa di serraggio standard inferiore	28	15	26,8	28	10			0,00 €

Ganascia per morsa standard in alto, forma B

Maggiori informazioni

Disegni

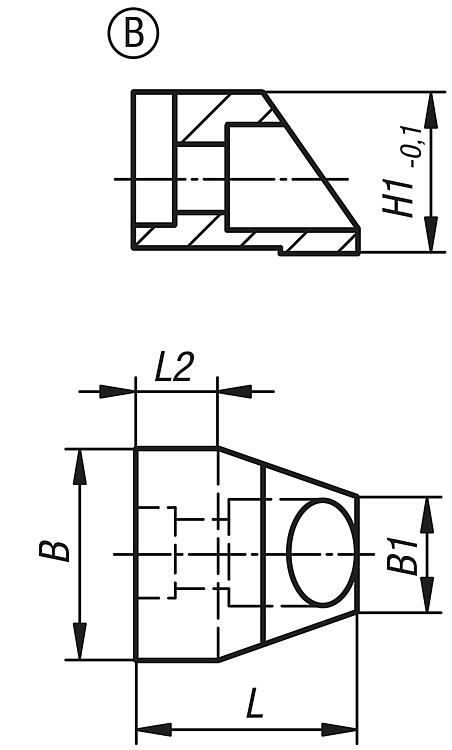

Ganascia per morsa standard in alto, forma B

Selezione/filtro articoli

N. ordine	Forma	Versione 1	B	B1	H Intervallo di serraggio	H1	L	L2	CAD	Acc.	Prezzo	Ordinare
04422-90012	B	morsa di serraggio standard superiore	28	15	0-12	21	29,5	11,5			0,00 €

Ganascia per morsa intercambiabile in alto, forma C

Maggiori informazioni

Disegni

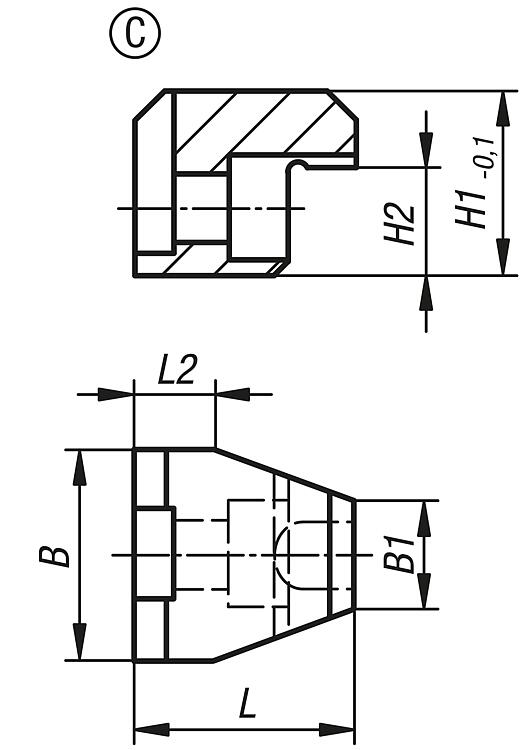

Ganascia per morsa intercambiabile in alto, forma C

Selezione/filtro articoli

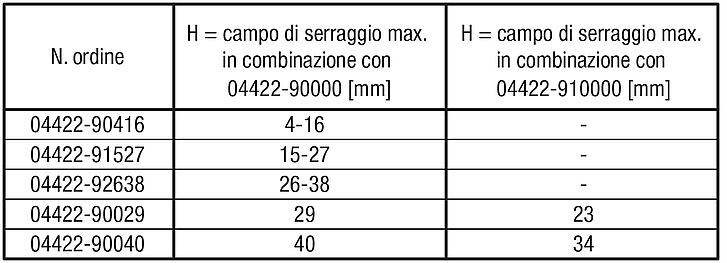

N. ordine	Forma	Versione 1	B	B1	H Intervallo di serraggio	H1	H2	L	L2
04422-90416	C	ganascia intercambiabile superiore	28	15	4-16	24,5	3,5	29,5	11,5
04422-91527	C	ganascia intercambiabile superiore	28	15	15-27	24,5	14,5	29,5	11,5
04422-92638	C	ganascia intercambiabile superiore	28	15	26-38	35,5	25,5	29,5	11,5

Ganascia per morsa intercambiabile in alto, forma D

Maggiori informazioni

Disegni

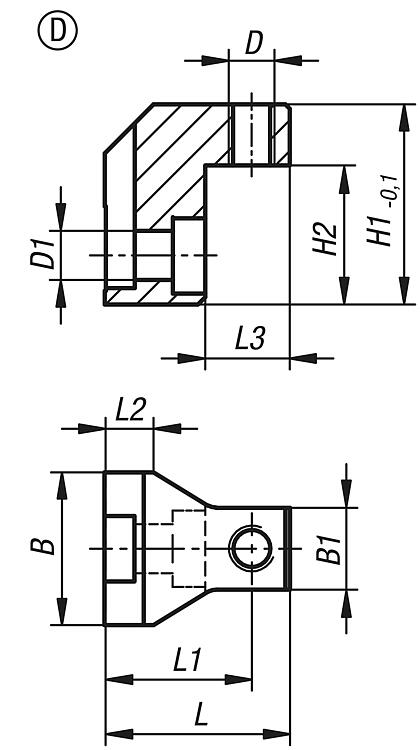

Ganascia per morsa intercambiabile in alto, forma D

Selezione/filtro articoli

N. ordine	Forma	Versione 1	B	B1	D	D1	H1	H2	L	L1	L2	L3	CAD	Acc.	Prezzo	Ordinare
04422-90029	D	ganascia per morsa superiore	28	15	M8	4,5	29,5	16,5	31,5	24,5	8	16			0,00 €
04422-90040	D	ganascia per morsa superiore	28	15	M8	4,5	40,5	27,5	31,5	24,5	8	16			0,00 €
