83300Barriere fotoelettriche a forcella, alloggiamento in alluminio |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Alloggiamento in alluminio.Versione:Alloggiamento anodizzato nero.Nota:Le barriere fotoelettriche a forcella combinano trasmettitore e ricevitore in un unico dispositivo e sono quindi perfettamente allineate tra loro. Emettono un preciso fascio di luce sotto forma di luce rossa visibile o di luce infrarossa invisibile. Il fascio di luce sottile crea un punto luce di diametro molto ridotto su tutta la larghezza della forcella. La sensibilità viene regolata tramite un potenziometro integrato. In questo modo è possibile rilevare le parti più piccole, i fori, le scanalature o le tacche. Se il fascio di luce attivo tra il trasmettitore e il ricevitore viene interrotto, l'uscita commuta di conseguenza.
È possibile scegliere tra la modalità oscura (contatto N/C) e quella chiara (contatto N/A). Regolabile tramite un selettore direttamente sull'unità.
Tutte le barriere fotoelettriche a forcella hanno il grado di protezione IP67. Il collegamento avviene tramite un connettore a spina M8x1, a 3 poli.Modalità di utilizzoImpostazione della sensibilità:
- a sinistra del potenziometro la sensibilità è massima, vengono rilevati oggetti molto piccoli. La resistenza allo sporco è minima.
- a destra del potenziometro la sensibilità è minima, vengono rilevati oggetti grandi. La resistenza allo sporco è elevata.
Impostazione del selettore NO/NC
- A sinistra = NO (chiusura)
- A destra = NC (apertura)Utilizzo:Questo prodotto non è idoneo all'uso come sensore di protezione delle persone. DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Selezione/filtro articoli |
|

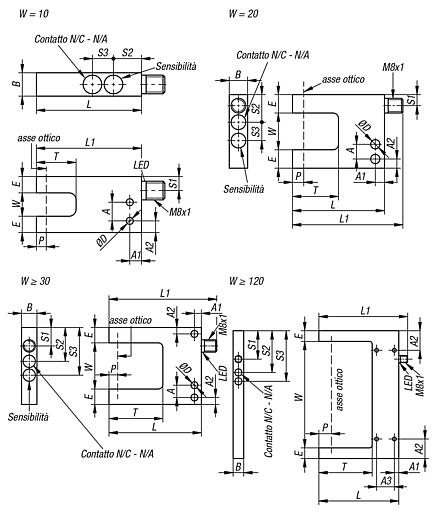

| N. ordine | Versione 1 | A
| A1 | A2 | A3 | B | D | E | L | L1 | P | S1 | S2 | S3 | Apertura della forcella
W | Profondità della forcella
T | Luce emessa | Risoluzione
mm | CAD | Acc. | Prezzo | Ordinare |
|---|
| 83300-01001700 | - | 8 | 5 | 5 | - | 10 | 3 | 7,5 | 45 | 55 | 4 | 6 | 12 | 9 | 10 | 17 | - | 0,4 |  | | 0,00 € | | | 83300-02002510 | - | 8 | 5 | 5 | - | 10 | 5 | 10 | 50 | 60 | 5 | 6 | 15 | 10 | 20 | 25 | - | 0,4 | | | 0,00 € | | | 83300-03003511 | - | 8 | 4,5 | 4,5 | - | 10 | 4,5 | 10 | 60 | 70 | 5 | 12 | 22 | 31 | 30 | 35 | - | 0,4 | | | 0,00 € | | | 83300-05005511 | - | 8 | 4,5 | 4,5 | - | 10 | 4,5 | 10 | 80 | 90 | 5 | 12 | 22 | 31 | 50 | 55 | - | 0,4 | | | 0,00 € | | | 83300-08005511 | - | 8 | 4,5 | 4,5 | - | 10 | 4,5 | 10 | 80 | 90 | 5 | 12 | 22 | 31 | 80 | 55 | - | 0,4 | | | 0,00 € | | | 83300-10005511 | - | 8 | 4,5 | 4,5 | - | 10 | 4,5 | 10 | 80 | 90 | 5 | 12 | 22 | 31 | 100 | 55 | - | 0,4 | | | 0,00 € | | | 83300-12006011 | - | - | 5 | 22 | 20 | 12 | 4,3 | 12 | 90 | 100 | 10 | 32 | 47 | 57 | 120 | 60 | - | 0,4 | | | 0,00 € | | | 83300-22011411 | - | - | 5 | 22 | 20 | 12 | 4,3 | 12 | 144 | 154 | 10 | 32 | 47 | 57 | 220 | 114 | - | 0,4 | | | 0,00 € | |
N. ordine
| Sensibilità | Tensione di esercizio
V CC | Tensione di isolamento | Caduta di tensione
V | Uscita di commutazione | CAD | Acc. | Prezzo | Ordinare |
|---|
| 83300-01001700 | - | - | 500 | <2,5 | - | | | 0,00 € | | | 83300-02002510 | - | - | 500 | <2,5 | - | | | 0,00 € | | | 83300-03003511 | - | - | 500 | <2,5 | - | | | 0,00 € | | | 83300-05005511 | - | - | 500 | <2,5 | - | | | 0,00 € | | | 83300-08005511 | - | - | 500 | <2,5 | - | | | 0,00 € | | | 83300-10005511 | - | - | 500 | <2,5 | - | | | 0,00 € | | | 83300-12006011 | - | - | 500 | <2,5 | - | | | 0,00 € | | | 83300-22011411 | - | - | 500 | <2,5 | - | | | 0,00 € | |
N. ordine
| Frequenza di commutazione
kHz | Isteresi di circuito
mm | Corrente di carico
max. mA | Consumo di energia proprio
mA | Riproducibilità
mm | Temperatura ambiente | CAD | Acc. | Prezzo | Ordinare |
|---|
| 83300-01001700 | 2,5 | <0,2 | - | <35 | <0,01 | - | | | 0,00 € | | | 83300-02002510 | 2,5 | <0,2 | - | <35 | <0,01 | - | | | 0,00 € | | | 83300-03003511 | 2,5 | <0,2 | - | <35 | <0,01 | - | | | 0,00 € | | | 83300-05005511 | 2,5 | <0,2 | - | <35 | <0,01 | - | | | 0,00 € | | | 83300-08005511 | 2,5 | <0,2 | - | <35 | <0,01 | - | | | 0,00 € | | | 83300-10005511 | 2,5 | <0,2 | - | <35 | <0,01 | - | | | 0,00 € | | | 83300-12006011 | 2,5 | <0,2 | - | <35 | <0,01 | - | | | 0,00 € | | | 83300-22011411 | 2,5 | <0,2 | - | <35 | <0,01 | - | | | 0,00 € | |
N. ordine
| Deriva termica | Immunità da luce estranea
klx | Grado di protezione | Classe di protezione | Tipo di
attacco | N. di poli | CAD | Acc. | Prezzo | Ordinare |
|---|
| 83300-01001700 | <10% | 50 | IP67 | - | connettore a spina M8 | - | | | 0,00 € | | | 83300-02002510 | <10% | 50 | IP67 | - | connettore a spina M8 | - | | | 0,00 € | | | 83300-03003511 | <10% | 50 | IP67 | - | connettore a spina M8 | - | | | 0,00 € | | | 83300-05005511 | <10% | 50 | IP67 | - | connettore a spina M8 | - | | | 0,00 € | | | 83300-08005511 | <10% | 50 | IP67 | - | connettore a spina M8 | - | | | 0,00 € | | | 83300-10005511 | <10% | 50 | IP67 | - | connettore a spina M8 | - | | | 0,00 € | | | 83300-12006011 | <10% | 50 | IP67 | - | connettore a spina M8 | - | | | 0,00 € | | | 83300-22011411 | <10% | 50 | IP67 | - | connettore a spina M8 | - | | | 0,00 € | |
|
