Alavancas excêntricas de plástico reguláveis com rosca macho, arruela de pressão plástica e parafuso prisioneiro de aço ou aço inoxidável
 04233

Alavancas excêntricas de plástico reguláveis com rosca macho,...

 voltar

Descrição do artigo/Imagens dos produtos
DescriçãoMaterial:

Cabo da alavanca e arruela de pressão em plástico PA 66 reforçado com fibra de vidro.
Pino de eixo em aço inoxidável 1.4305.
Prisioneiro e arruela em aço, classe de resistência 5.8 ou aço inoxidável 1.4305.

Versão:Cabo da alavanca nas cores preta ou vermelho tráfego RAL 3020.
Arruela de pressão preta.
Pino de eixo com superfície sem tratamento.
Parafuso prisioneiro e arruela nas versões em aço passivado azul ou aço inoxidável com superfícies sem tratamento.Indicação:Alavancas excêntricas reguláveis são utilizadas quando a alavanca de fixação permitir somente uma posição com relação ao eixo de fixação (círculo de interferência).
Através da rosca fina posicionada no prisioneiro, é possível ajustar a posição exata da alavanca de fixação, com o auxílio de uma chave de fenda.

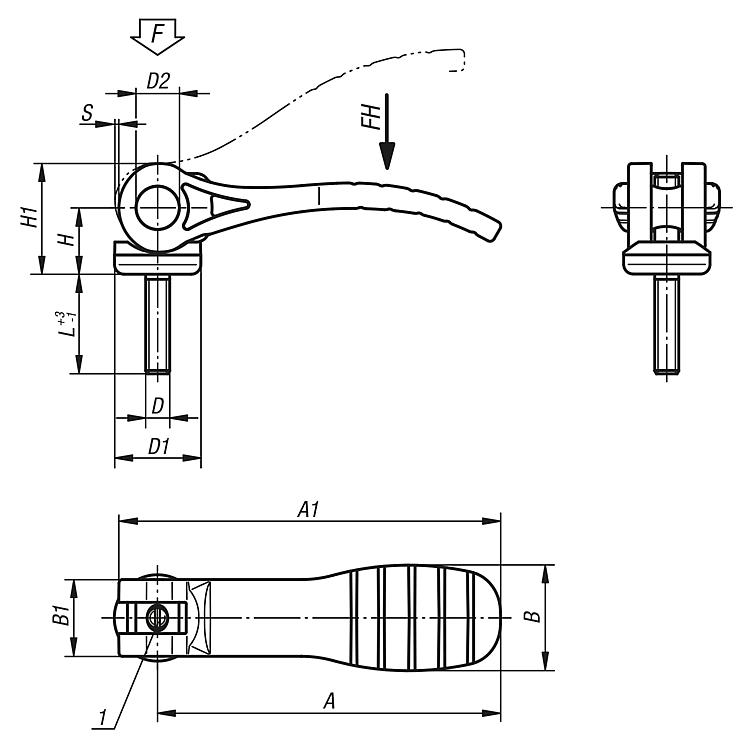

Plásticos possuem a propriedade de deformação, quando submetidos a cargas (fluência). Indicação de desenho:
1) Pino para ajuste fino da alavanca de fixação
Particularidades:
RoHS
DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
Folha de dados 04233 Alavancas excêntricas de plástico reguláveis com rosca macho, arruela de pressão plástica e parafuso prisioneiro de aço ou aço inoxidável 152 kB

Desenhos

Alavancas excêntricas de plástico reguláveis com rosca macho, arruela de pressão plástica e parafuso prisioneiro de aço ou aço inoxidável

Ferramentas para a seleção de artigo/filtro de pesquisa
Código do artigoMaterial
dos componentes		Cor
do corpo
básico		DD1D2BB1HH1AA1LCurso
S		Força de
aperto
F (kN)		Força
manual
FH N		CADAces.PreçoEncomendar
04233-1521105X20açopretoM518,1922161423,471,579,6201,152,5125 7,22 €
04233-1521105X30açopretoM518,1922161423,471,579,6301,152,5125 7,22 €
04233-1521105X40açopretoM518,1922161423,471,579,6401,152,5125 7,72 €
04233-1521105X50açopretoM518,1922161423,471,579,6501,152,5125 7,72 €
04233-1521106X20açopretoM618,1922161423,471,579,6201,152,5125 7,22 €
04233-1521106X30açopretoM618,1922161423,471,579,6301,152,5125 7,22 €
04233-1521106X40açopretoM618,1922161423,471,579,6401,152,5125 7,72 €
04233-1521106X50açopretoM618,1922161423,471,579,6501,152,5125 7,72 €
04233-2521108X25açopretoM827,111332416,227,7100110251,55170 8,48 €
04233-2521108X30açopretoM827,111332416,227,7100110301,55170 8,48 €
04233-2521108X40açopretoM827,111332416,227,7100110401,55170 8,82 €
04233-2521108X50açopretoM827,111332416,227,7100110501,55170 8,82 €
04233-2521110X25açopretoM1027,111332416,227,7100110251,55170 8,48 €
04233-2521110X30açopretoM1027,111332416,227,7100110301,55170 8,48 €
04233-2521110X40açopretoM1027,111332416,227,7100110401,55170 8,82 €
04233-2521110X50açopretoM1027,111332416,227,7100110501,55170 8,82 €
04233-1531105X20aço inoxidávelpretoM518,1922161423,471,579,6201,152,5125 10,83 €
04233-1531105X30aço inoxidávelpretoM518,1922161423,471,579,6301,152,5125 10,83 €
04233-1531105X40aço inoxidávelpretoM518,1922161423,471,579,6401,152,5125 11,60 €
04233-1531105X50aço inoxidávelpretoM518,1922161423,471,579,6501,152,5125 11,60 €
04233-1531106X20aço inoxidávelpretoM618,1922161423,471,579,6201,152,5125 10,83 €
04233-1531106X30aço inoxidávelpretoM618,1922161423,471,579,6301,152,5125 10,83 €
04233-1531106X40aço inoxidávelpretoM618,1922161423,471,579,6401,152,5125 11,60 €
04233-1531106X50aço inoxidávelpretoM618,1922161423,471,579,6501,152,5125 11,60 €
04233-2531108X25aço inoxidávelpretoM827,111332416,227,7100110251,55170 12,70 €
04233-2531108X30aço inoxidávelpretoM827,111332416,227,7100110301,55170 12,70 €
04233-2531108X40aço inoxidávelpretoM827,111332416,227,7100110401,55170 13,59 €
04233-2531108X50aço inoxidávelpretoM827,111332416,227,7100110501,55170 13,59 €
04233-2531110X25aço inoxidávelpretoM1027,111332416,227,7100110251,55170 12,70 €
04233-2531110X30aço inoxidávelpretoM1027,111332416,227,7100110301,55170 12,70 €
04233-2531110X40aço inoxidávelpretoM1027,111332416,227,7100110401,55170 13,59 €
04233-2531110X50aço inoxidávelpretoM1027,111332416,227,7100110501,55170 13,59 €
04233-15218405X20açovermelho RAL 3020M518,1922161423,471,579,6201,152,5125 7,22 €
04233-15218405X30açovermelho RAL 3020M518,1922161423,471,579,6301,152,5125 7,22 €
04233-15218405X40açovermelho RAL 3020M518,1922161423,471,579,6401,152,5125 7,72 €
04233-15218405X50açovermelho RAL 3020M518,1922161423,471,579,6501,152,5125 7,72 €
04233-15218406X20açovermelho RAL 3020M618,1922161423,471,579,6201,152,5125 7,22 €
04233-15218406X30açovermelho RAL 3020M618,1922161423,471,579,6301,152,5125 7,22 €
04233-15218406X40açovermelho RAL 3020M618,1922161423,471,579,6401,152,5125 7,72 €
04233-15218406X50açovermelho RAL 3020M618,1922161423,471,579,6501,152,5125 7,72 €
04233-25218408X25açovermelho RAL 3020M827,111332416,227,7100110251,55170 8,48 €
04233-25218408X30açovermelho RAL 3020M827,111332416,227,7100110301,55170 8,48 €
04233-25218408X40açovermelho RAL 3020M827,111332416,227,7100110401,55170 8,82 €
04233-25218408X50açovermelho RAL 3020M827,111332416,227,7100110501,55170 8,82 €
04233-25218410X25açovermelho RAL 3020M1027,111332416,227,7100110251,55170 8,48 €
04233-25218410X30açovermelho RAL 3020M1027,111332416,227,7100110301,55170 8,48 €
04233-25218410X40açovermelho RAL 3020M1027,111332416,227,7100110401,55170 8,82 €
04233-25218410X50açovermelho RAL 3020M1027,111332416,227,7100110501,55170 8,82 €
04233-15318405X20aço inoxidávelvermelho RAL 3020M518,1922161423,471,579,6201,152,5125 10,83 €
04233-15318405X30aço inoxidávelvermelho RAL 3020M518,1922161423,471,579,6301,152,5125 10,83 €
04233-15318405X40aço inoxidávelvermelho RAL 3020M518,1922161423,471,579,6401,152,5125 11,60 €
04233-15318405X50aço inoxidávelvermelho RAL 3020M518,1922161423,471,579,6501,152,5125 11,60 €
04233-15318406X20aço inoxidávelvermelho RAL 3020M618,1922161423,471,579,6201,152,5125 10,83 €
04233-15318406X30aço inoxidávelvermelho RAL 3020M618,1922161423,471,579,6301,152,5125 10,83 €
04233-15318406X40aço inoxidávelvermelho RAL 3020M618,1922161423,471,579,6401,152,5125 11,60 €
04233-15318406X50aço inoxidávelvermelho RAL 3020M618,1922161423,471,579,6501,152,5125 11,60 €
04233-25318408X25aço inoxidávelvermelho RAL 3020M827,111332416,227,7100110251,55170 12,70 €
04233-25318408X30aço inoxidávelvermelho RAL 3020M827,111332416,227,7100110301,55170 12,70 €
04233-25318408X40aço inoxidávelvermelho RAL 3020M827,111332416,227,7100110401,55170 13,59 €
04233-25318408X50aço inoxidávelvermelho RAL 3020M827,111332416,227,7100110501,55170 13,59 €
04233-25318410X25aço inoxidávelvermelho RAL 3020M1027,111332416,227,7100110251,55170 12,70 €
04233-25318410X30aço inoxidávelvermelho RAL 3020M1027,111332416,227,7100110301,55170 12,70 €
04233-25318410X40aço inoxidávelvermelho RAL 3020M1027,111332416,227,7100110401,55170 13,59 €
04233-25318410X50aço inoxidávelvermelho RAL 3020M1027,111332416,227,7100110501,55170 13,59 €
