        Alavancas excêntricas de plástico com rosca fêmea e rosca macho, arruela de pressão plástica e parafuso prisioneiro de aço ou aço inoxidável

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:

Cabo da alavanca e arruela de pressão em plástico PA 66 reforçado com fibra de vidro.
Pino de eixo em aço inoxidável 1.4305.
Prisioneiro e arruela em aço, classe de resistência 5.8 ou aço inoxidável 1.4305.

Versão:Cabo da alavanca nas cores preta ou vermelho tráfego RAL 3020.
Arruela de pressão preta.
Pino de eixo com superfície sem tratamento.
Parafuso prisioneiro e arruela nas versões em aço passivado azul ou aço inoxidável com superfícies sem tratamento.Indicação:Plásticos possuem a propriedade de deformação, quando submetidos a cargas (fluência). Este processo pode levar à redução da força de aperto.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 04232 Alavancas excêntricas de plástico com rosca fêmea e rosca macho, arruela de pressão plástica e parafuso prisioneiro de aço ou aço inoxidável

154 kB

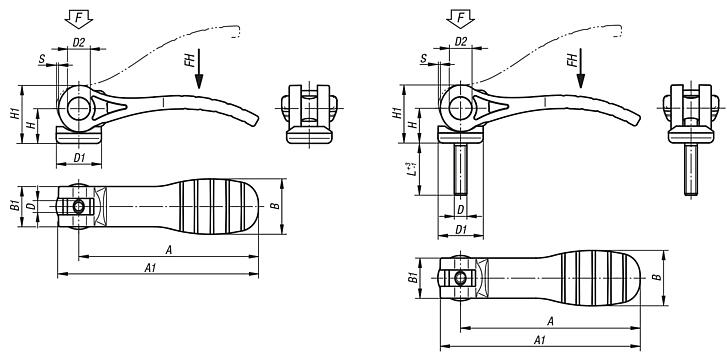

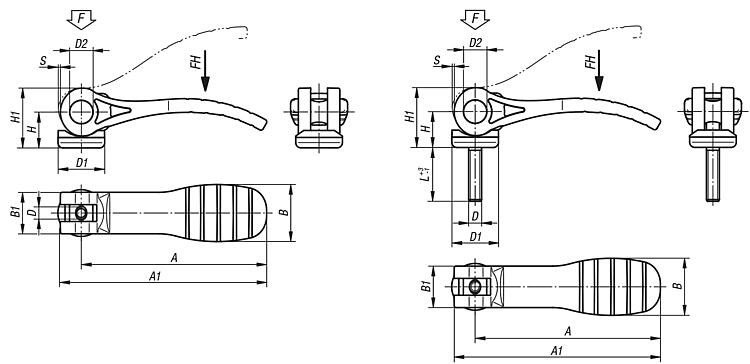

Desenhos (visão geral)

Alavancas excêntricas de plástico com rosca fêmea, arruela de pressão plástica

mais informações

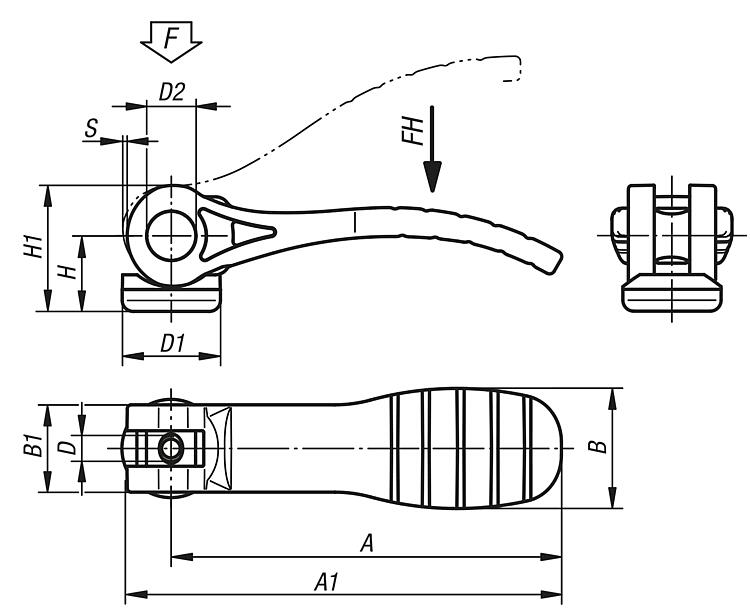

Desenhos

Alavancas excêntricas de plástico com rosca fêmea, arruela de pressão plástica

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Material dos componentes	Cor do corpo básico	D	D1	D2	B	B1	H	H1	A	A1	Curso S	Força de aperto F (kN)	Força manual FH N	Preço
04232-1521105	aço	preto	M5	18,1	9	22	16	14	23,4	71,5	79,6	1,15	2,5	125	5,62 €
04232-1521106	aço	preto	M6	18,1	9	22	16	14	23,4	71,5	79,6	1,15	2,5	125	5,62 €
04232-2521108	aço	preto	M8	27,1	11	33	24,2	16,2	27,7	100	110	1,5	5	170	6,59 €
04232-1531105	aço inoxidável	preto	M5	18,1	9	22	16	14	23,4	71,5	79,6	1,15	2,5	125	8,50 €
04232-1531106	aço inoxidável	preto	M6	18,1	9	22	16	14	23,4	71,5	79,6	1,15	2,5	125	8,50 €
04232-2531108	aço inoxidável	preto	M8	27,1	11	33	24,2	16,2	27,7	100	110	1,5	5	170	9,88 €
04232-15218405	aço	vermelho RAL 3020	M5	18,1	9	22	16	14	23,4	71,5	79,6	1,15	2,5	125	5,62 €
04232-15218406	aço	vermelho RAL 3020	M6	18,1	9	22	16	14	23,4	71,5	79,6	1,15	2,5	125	5,62 €
04232-25218408	aço	vermelho RAL 3020	M8	27,1	11	33	24,2	16,2	27,7	100	110	1,5	5	170	6,59 €
04232-15318405	aço inoxidável	vermelho RAL 3020	M5	18,1	9	22	16	14	23,4	71,5	79,6	1,15	2,5	125	8,50 €
04232-15318406	aço inoxidável	vermelho RAL 3020	M6	18,1	9	22	16	14	23,4	71,5	79,6	1,15	2,5	125	8,50 €
04232-25318408	aço inoxidável	vermelho RAL 3020	M8	27,1	11	33	24,2	16,2	27,7	100	110	1,5	5	170	9,88 €

Alavancas excêntricas de plástico com rosca macho, arruela de pressão plástica e parafuso prisioneiro de aço ou aço inoxidável

mais informações

Desenhos

Alavancas excêntricas de plástico com rosca macho, arruela de pressão plástica e parafuso prisioneiro de aço ou aço inoxidável

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Material dos componentes	Cor do corpo básico	D	D1	D2	B	B1	H	H1	A	A1	L	Curso S	Força de aperto F (kN)	Força manual FH N	Preço
04232-1521105X20	aço	preto	M5	18,1	9	22	16	14	23,4	71,5	79,6	20	1,15	2,5	125	6,04 €
04232-1521105X30	aço	preto	M5	18,1	9	22	16	14	23,4	71,5	79,6	30	1,15	2,5	125	6,04 €
04232-1521105X40	aço	preto	M5	18,1	9	22	16	14	23,4	71,5	79,6	40	1,15	2,5	125	6,42 €
04232-1521105X50	aço	preto	M5	18,1	9	22	16	14	23,4	71,5	79,6	50	1,15	2,5	125	6,42 €
04232-1521106X20	aço	preto	M6	18,1	9	22	16	14	23,4	71,5	79,6	20	1,15	2,5	125	6,04 €
04232-1521106X30	aço	preto	M6	18,1	9	22	16	14	23,4	71,5	79,6	30	1,15	2,5	125	6,04 €
04232-1521106X40	aço	preto	M6	18,1	9	22	16	14	23,4	71,5	79,6	40	1,15	2,5	125	6,42 €
04232-1521106X50	aço	preto	M6	18,1	9	22	16	14	23,4	71,5	79,6	50	1,15	2,5	125	6,42 €
04232-2521108X25	aço	preto	M8	27,1	11	33	24,2	16,2	27,7	100	110	25	1,5	5	170	7,05 €
04232-2521108X30	aço	preto	M8	27,1	11	33	24,2	16,2	27,7	100	110	30	1,5	5	170	7,05 €
04232-2521108X40	aço	preto	M8	27,1	11	33	24,2	16,2	27,7	100	110	40	1,5	5	170	7,56 €
04232-2521108X50	aço	preto	M8	27,1	11	33	24,2	16,2	27,7	100	110	50	1,5	5	170	7,56 €
04232-2521110X25	aço	preto	M10	27,1	11	33	24,2	16,2	27,7	100	110	25	1,5	5	170	7,05 €
04232-2521110X30	aço	preto	M10	27,1	11	33	24,2	16,2	27,7	100	110	30	1,5	5	170	7,05 €
04232-2521110X40	aço	preto	M10	27,1	11	33	24,2	16,2	27,7	100	110	40	1,5	5	170	7,56 €
04232-2521110X50	aço	preto	M10	27,1	11	33	24,2	16,2	27,7	100	110	50	1,5	5	170	7,56 €
04232-1531105X20	aço inoxidável	preto	M5	18,1	9	22	16	14	23,4	71,5	79,6	20	1,15	2,5	125	9,04 €
04232-1531105X30	aço inoxidável	preto	M5	18,1	9	22	16	14	23,4	71,5	79,6	30	1,15	2,5	125	9,04 €
04232-1531105X40	aço inoxidável	preto	M5	18,1	9	22	16	14	23,4	71,5	79,6	40	1,15	2,5	125	9,66 €
04232-1531105X50	aço inoxidável	preto	M5	18,1	9	22	16	14	23,4	71,5	79,6	50	1,15	2,5	125	9,66 €
04232-1531106X20	aço inoxidável	preto	M6	18,1	9	22	16	14	23,4	71,5	79,6	20	1,15	2,5	125	9,04 €
04232-1531106X30	aço inoxidável	preto	M6	18,1	9	22	16	14	23,4	71,5	79,6	30	1,15	2,5	125	9,04 €
04232-1531106X40	aço inoxidável	preto	M6	18,1	9	22	16	14	23,4	71,5	79,6	40	1,15	2,5	125	9,66 €
04232-1531106X50	aço inoxidável	preto	M6	18,1	9	22	16	14	23,4	71,5	79,6	50	1,15	2,5	125	9,66 €
04232-2531108X25	aço inoxidável	preto	M8	27,1	11	33	24,2	16,2	27,7	100	110	25	1,5	5	170	10,58 €
04232-2531108X30	aço inoxidável	preto	M8	27,1	11	33	24,2	16,2	27,7	100	110	30	1,5	5	170	10,58 €
04232-2531108X40	aço inoxidável	preto	M8	27,1	11	33	24,2	16,2	27,7	100	110	40	1,5	5	170	11,32 €
04232-2531108X50	aço inoxidável	preto	M8	27,1	11	33	24,2	16,2	27,7	100	110	50	1,5	5	170	11,32 €
04232-2531110X25	aço inoxidável	preto	M10	27,1	11	33	24,2	16,2	27,7	100	110	25	1,5	5	170	10,58 €
04232-2531110X30	aço inoxidável	preto	M10	27,1	11	33	24,2	16,2	27,7	100	110	30	1,5	5	170	10,58 €
04232-2531110X40	aço inoxidável	preto	M10	27,1	11	33	24,2	16,2	27,7	100	110	40	1,5	5	170	11,32 €
04232-2531110X50	aço inoxidável	preto	M10	27,1	11	33	24,2	16,2	27,7	100	110	50	1,5	5	170	11,32 €
04232-15218405X20	aço	vermelho RAL 3020	M5	18,1	9	22	16	14	23,4	71,5	79,6	20	1,15	2,5	125	6,04 €
04232-15218405X30	aço	vermelho RAL 3020	M5	18,1	9	22	16	14	23,4	71,5	79,6	30	1,15	2,5	125	6,04 €
04232-15218405X40	aço	vermelho RAL 3020	M5	18,1	9	22	16	14	23,4	71,5	79,6	40	1,15	2,5	125	6,42 €
04232-15218405X50	aço	vermelho RAL 3020	M5	18,1	9	22	16	14	23,4	71,5	79,6	50	1,15	2,5	125	6,42 €
04232-15218406X20	aço	vermelho RAL 3020	M6	18,1	9	22	16	14	23,4	71,5	79,6	20	1,15	2,5	125	6,04 €
04232-15218406X30	aço	vermelho RAL 3020	M6	18,1	9	22	16	14	23,4	71,5	79,6	30	1,15	2,5	125	6,04 €
04232-15218406X40	aço	vermelho RAL 3020	M6	18,1	9	22	16	14	23,4	71,5	79,6	40	1,15	2,5	125	6,42 €
04232-15218406X50	aço	vermelho RAL 3020	M6	18,1	9	22	16	14	23,4	71,5	79,6	50	1,15	2,5	125	6,42 €
04232-25218408X25	aço	vermelho RAL 3020	M8	27,1	11	33	24,2	16,2	27,7	100	110	25	1,5	5	170	7,05 €
04232-25218408X30	aço	vermelho RAL 3020	M8	27,1	11	33	24,2	16,2	27,7	100	110	30	1,5	5	170	7,05 €
04232-25218408X40	aço	vermelho RAL 3020	M8	27,1	11	33	24,2	16,2	27,7	100	110	40	1,5	5	170	7,56 €
04232-25218408X50	aço	vermelho RAL 3020	M8	27,1	11	33	24,2	16,2	27,7	100	110	50	1,5	5	170	7,56 €
04232-25218410X25	aço	vermelho RAL 3020	M10	27,1	11	33	24,2	16,2	27,7	100	110	25	1,5	5	170	7,05 €
04232-25218410X30	aço	vermelho RAL 3020	M10	27,1	11	33	24,2	16,2	27,7	100	110	30	1,5	5	170	7,05 €
04232-25218410X40	aço	vermelho RAL 3020	M10	27,1	11	33	24,2	16,2	27,7	100	110	40	1,5	5	170	7,56 €
04232-25218410X50	aço	vermelho RAL 3020	M10	27,1	11	33	24,2	16,2	27,7	100	110	50	1,5	5	170	7,56 €
04232-15318405X20	aço inoxidável	vermelho RAL 3020	M5	18,1	9	22	16	14	23,4	71,5	79,6	20	1,15	2,5	125	9,04 €
04232-15318405X30	aço inoxidável	vermelho RAL 3020	M5	18,1	9	22	16	14	23,4	71,5	79,6	30	1,15	2,5	125	9,04 €
04232-15318405X40	aço inoxidável	vermelho RAL 3020	M5	18,1	9	22	16	14	23,4	71,5	79,6	40	1,15	2,5	125	9,66 €
04232-15318405X50	aço inoxidável	vermelho RAL 3020	M5	18,1	9	22	16	14	23,4	71,5	79,6	50	1,15	2,5	125	9,66 €
04232-15318406X20	aço inoxidável	vermelho RAL 3020	M6	18,1	9	22	16	14	23,4	71,5	79,6	20	1,15	2,5	125	9,04 €
04232-15318406X30	aço inoxidável	vermelho RAL 3020	M6	18,1	9	22	16	14	23,4	71,5	79,6	30	1,15	2,5	125	9,04 €
04232-15318406X40	aço inoxidável	vermelho RAL 3020	M6	18,1	9	22	16	14	23,4	71,5	79,6	40	1,15	2,5	125	9,66 €
04232-15318406X50	aço inoxidável	vermelho RAL 3020	M6	18,1	9	22	16	14	23,4	71,5	79,6	50	1,15	2,5	125	9,66 €
04232-25318408X25	aço inoxidável	vermelho RAL 3020	M8	27,1	11	33	24,2	16,2	27,7	100	110	25	1,5	5	170	10,58 €
04232-25318408X30	aço inoxidável	vermelho RAL 3020	M8	27,1	11	33	24,2	16,2	27,7	100	110	30	1,5	5	170	10,58 €
04232-25318408X40	aço inoxidável	vermelho RAL 3020	M8	27,1	11	33	24,2	16,2	27,7	100	110	40	1,5	5	170	11,32 €
04232-25318408X50	aço inoxidável	vermelho RAL 3020	M8	27,1	11	33	24,2	16,2	27,7	100	110	50	1,5	5	170	11,32 €
04232-25318410X25	aço inoxidável	vermelho RAL 3020	M10	27,1	11	33	24,2	16,2	27,7	100	110	25	1,5	5	170	10,58 €
04232-25318410X30	aço inoxidável	vermelho RAL 3020	M10	27,1	11	33	24,2	16,2	27,7	100	110	30	1,5	5	170	10,58 €
04232-25318410X40	aço inoxidável	vermelho RAL 3020	M10	27,1	11	33	24,2	16,2	27,7	100	110	40	1,5	5	170	11,32 €
04232-25318410X50	aço inoxidável	vermelho RAL 3020	M10	27,1	11	33	24,2	16,2	27,7	100	110	50	1,5	5	170	11,32 €
