Placas de montagem horizontais

21090

Placas de montagem horizontais

Produtos
- Visão geral de produtos
  - Sistemas e componentes para a construção de máquinas e engenharia mecânica industrial
    - Guias de deslizamento linear Guias lineares de trilhos Mesas de posicionamento Guias deslizantes em miniatura Indicadores de posição
      - Sistemas de mesas de posicionamentos motorizadas
        Placas de montagem horizontais

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Liga de alumínio.Indicação:A placa de montagem serve para a montagem horizontal da mesa de posicionamento nas versões curta ou longa com acionamento elétrico. Possui ranhuras para o suporte direto do sensor de proximidade indutivo (20905-005). Os sensores de proximidade podem ser ajustados com a unidade de posicionamento já montada. Os furos roscados M4 servem para a fixação do suporte do sensor 21093.

Combinável com outros componentes do mesmo tamanho.Particularidades:

RoHS

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 21090 Placas de montagem horizontais

Desenhos (visão geral)

Placas de montagem horizontais

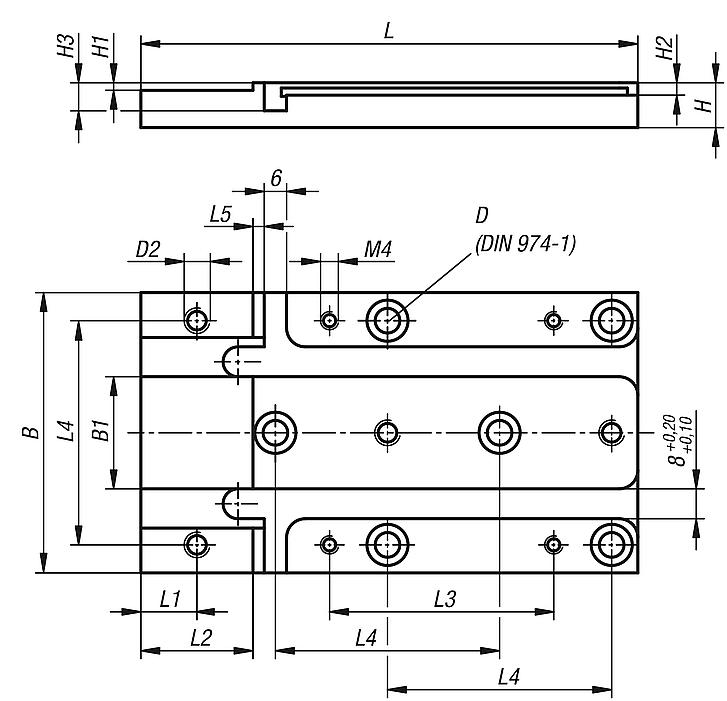

Placas de montagem horizontais curtas

mais informações

Desenhos

Placas de montagem horizontais curtas

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Tamanho	Versão	B	B1	D	D2	H	H1	H2	H3	L	L1	L2	L3	L4	L5	CAD	Aces.	Preço	Encomendar
21090-081	8	curta	46	10	4	M4	10	2	2,3	6,5	82,5	9	15	40	36	1,5			58,04 €
21090-121	12	curta	75	30	6	M6	12	2	3,3	7,5	133	15	30	60	60	3			65,17 €

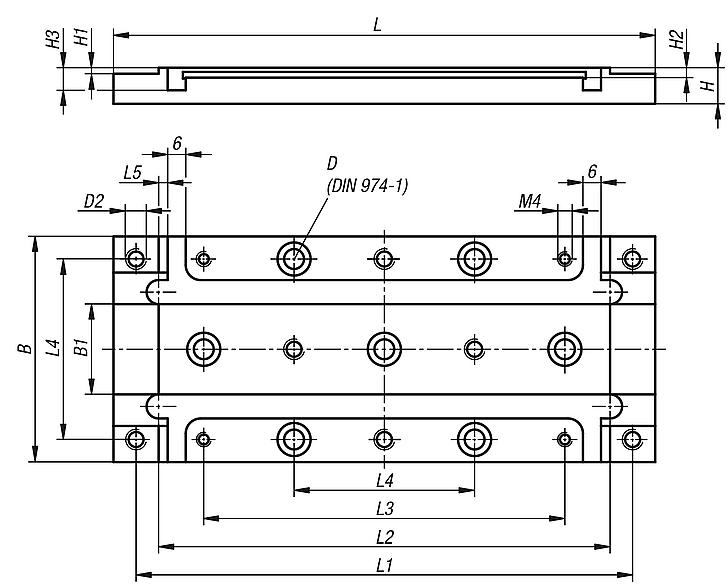

Placas de montagem horizontais longas

mais informações

Desenhos

Placas de montagem horizontais longas

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Tamanho	Versão	B	B1	D	H	H1	H2	H3	L	L1	L2	L3	L4	CAD	Aces.	Preço	Encomendar
21090-082	8	longa	46	10	4	10	2	2,3	6,5	120	108	96	72	36			62,06 €
21090-122	12	longa	75	30	6	12	2	3,3	7,5	180	165	150	120	60			76,05 €
