        Manípulos de quatro pontas DIN 6335 em ferro fundido cinzento

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:

Ferro fundido cinzento GJL 200.
Pino roscado em aço inoxidável 1.4305.
Pino de travessa em aço inoxidável 1.4310.

Versão:Com vibroacabamento, superfície sem tratamento.
Pino roscado e pino de travessa com superfícies sem tratamento.Indicação de desenho:

Forma A: peça bruta
Forma B: furo passante
Forma C: furo cego
Forma D: rosca furada
Forma E: furo cego roscado
Forma L: com rosca macho

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 06160 Manípulos de quatro pontas DIN 6335 em ferro fundido cinzento

240 kB

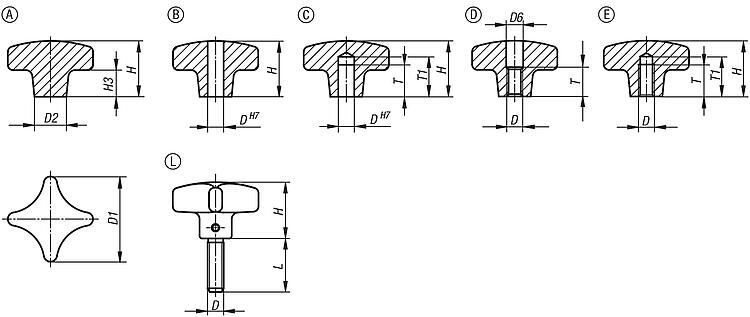

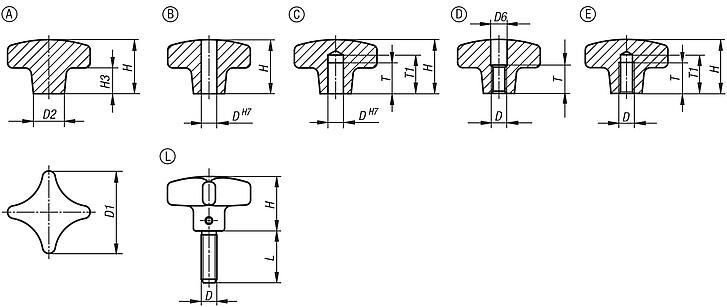

Desenhos (visão geral)

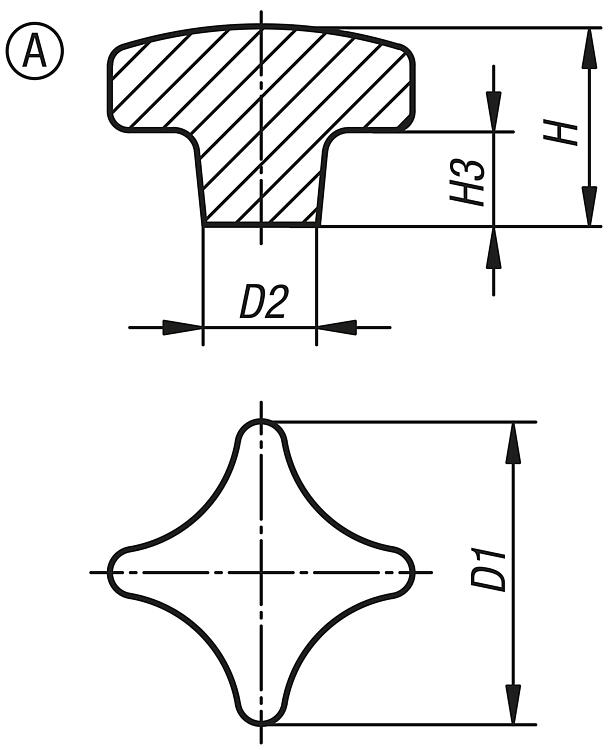

Manípulos de quatro pontas em ferro fundido cinzento, DIN 6335, forma A, peça bruta

mais informações

Desenhos

Manípulos de quatro pontas em ferro fundido cinzento, DIN 6335, forma A, peça bruta

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D1	D2	H	H3	Preço
06160-106	A	32	12	21	10	0,76 €
06160-108	A	40	14	26	14	1,38 €
06160-110	A	50	18	34	20	1,97 €
06160-112	A	63	20	42	25	2,76 €
06160-116	A	80	25	52	30	5,04 €
06160-120	A	100	32	65	38	9,80 €

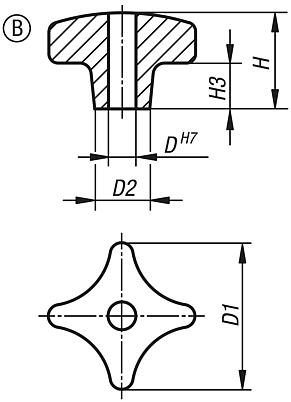

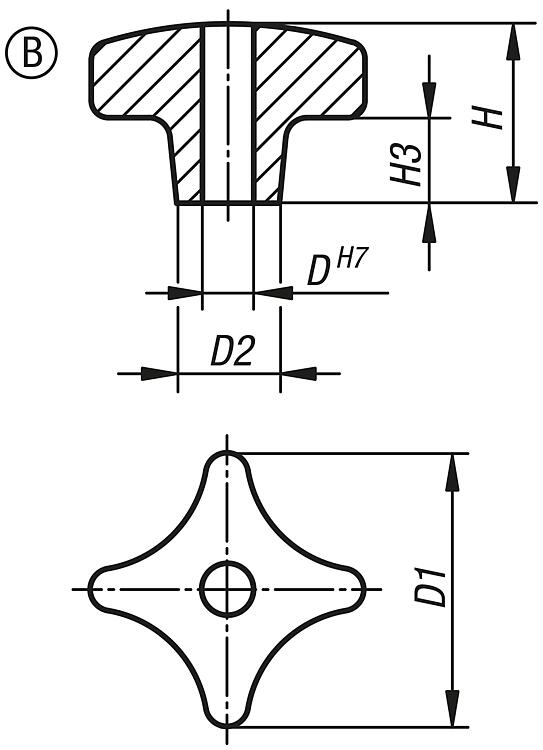

Manípulos de quatro pontas em ferro fundido cinzento, norma DIN 6335, forma B, furo passante

mais informações

Desenhos

Manípulos de quatro pontas em ferro fundido cinzento, norma DIN 6335, forma B, furo passante

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Superfície Corpo básico	D	D1	D2	H	H3	Preço
06160-206	B	tamboreado	6	32	12	20	10	1,79 €
06160-208	B	tamboreado	8	40	14	25	14	2,48 €
06160-210	B	tamboreado	10	50	18	32	20	3,25 €
06160-212	B	tamboreado	12	63	20	40	25	4,39 €
06160-216	B	tamboreado	16	80	25	50	30	7,18 €
06160-220	B	tamboreado	20	100	32	63	38	13,92 €

Manípulos de quatro pontas em ferro fundido cinzento, DIN 6335, forma C, furo cego

mais informações

Desenhos

Manípulos de quatro pontas em ferro fundido cinzento, DIN 6335, forma C, furo cego

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Versão 1	D	D1	D2	H	H3	T	T1	Preço
06160-306	C	-	6	32	12	20	10	12	15	1,79 €
06160-308	C	-	8	40	14	25	14	15	18	2,48 €
06160-310	C	-	10	50	18	32	20	18	21	3,25 €
06160-312	C	-	12	63	20	40	25	22	25	4,39 €
06160-316	C	-	16	80	25	50	30	28	32	7,18 €
06160-320	C	-	20	100	32	63	38	36	40	13,92 €

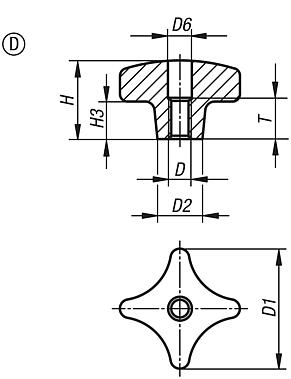

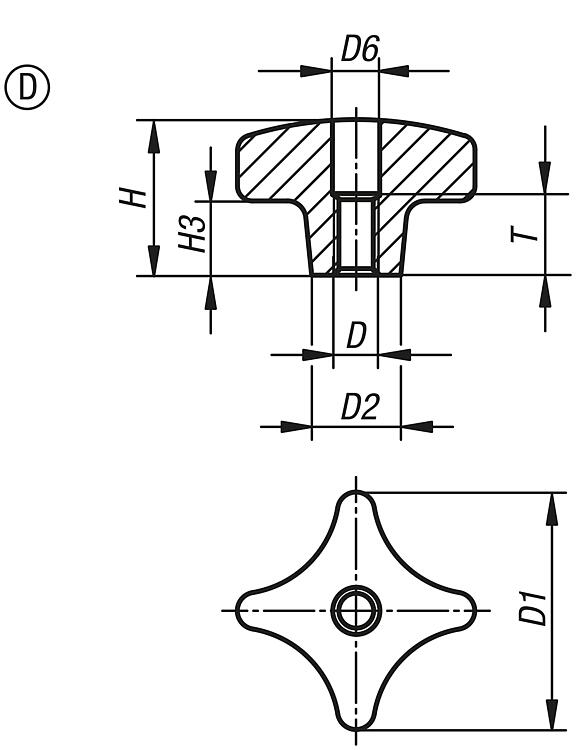

Manípulos de quatro pontas em ferro fundido cinzento, norma DIN 6335, forma D, rosca furada

mais informações

Desenhos

Manípulos de quatro pontas em ferro fundido cinzento, norma DIN 6335, forma D, rosca furada

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Versão 1	D	D1	D2	D6	H	H3	T	Preço
06160-406	D	-	M6	32	12	6,4	20	10	10	1,79 €
06160-408	D	-	M8	40	14	8,4	25	14	13	2,48 €
06160-410	D	-	M10	50	18	10,5	32	20	16	3,25 €
06160-412	D	-	M12	63	20	13	40	25	20	4,39 €
06160-416	D	-	M16	80	25	17	50	30	20	7,18 €
06160-420	D	-	M20	100	32	21	63	38	25	13,92 €

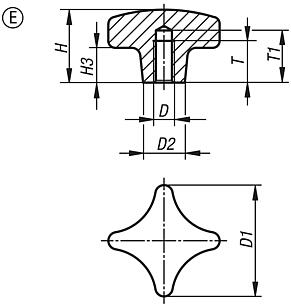

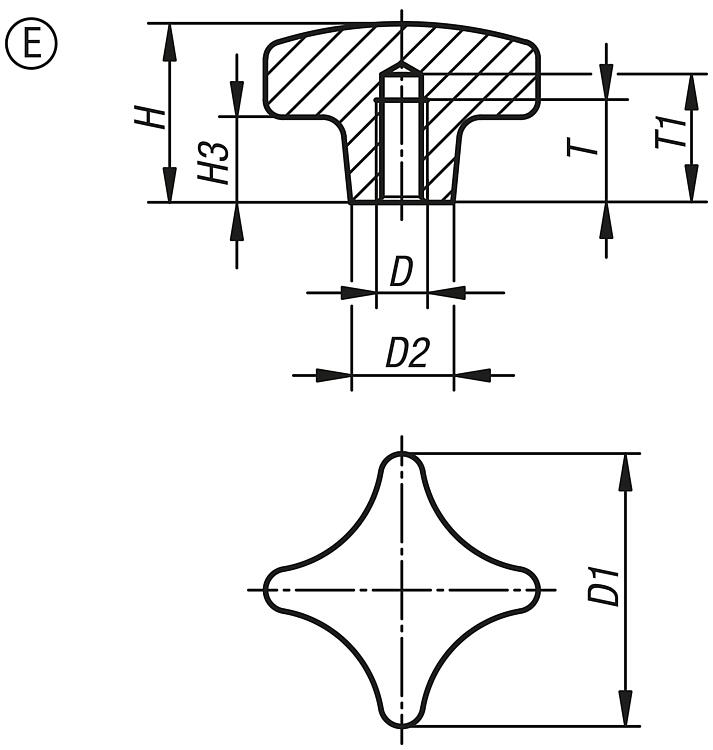

Manípulos de quatro pontas em ferro fundido cinzento, norma DIN 6335, forma E, furo cego roscado

mais informações

Desenhos

Manípulos de quatro pontas em ferro fundido cinzento, norma DIN 6335, forma E, furo cego roscado

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Superfície Corpo básico	D	D1	D2	H	H3	T	T1	Preço
06160-506	E	tamboreado	M6	32	12	20	10	12	15	1,79 €
06160-508	E	tamboreado	M8	40	14	25	14	15	18	2,48 €
06160-510	E	tamboreado	M10	50	18	32	20	18	21	3,25 €
06160-512	E	tamboreado	M12	63	20	40	25	22	25	4,39 €
06160-516	E	tamboreado	M16	80	25	50	30	28	32	7,18 €
06160-520	E	tamboreado	M20	100	32	63	38	36	40	13,92 €

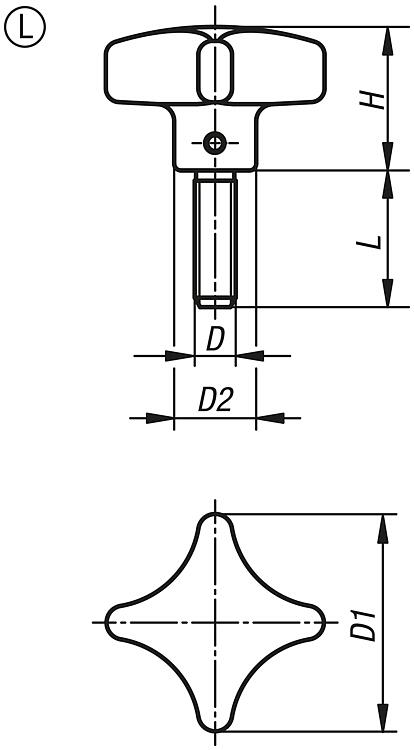

Manípulos de quatro pontas em ferro fundido cinzento, DIN 6335, forma L, com rosca macho

mais informações

Desenhos

Manípulos de quatro pontas em ferro fundido cinzento, DIN 6335, forma L, com rosca macho

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Versão 1	D	D1	D2	H	L	Preço
06160-606X15	L	-	M6	32	12	20	15	6,65 €
06160-606X20	L	-	M6	32	12	20	20	6,72 €
06160-606X25	L	-	M6	32	12	20	25	6,74 €
06160-606X30	L	-	M6	32	12	20	30	6,77 €
06160-606X40	L	-	M6	32	12	20	40	6,90 €
06160-606X50	L	-	M6	32	12	20	50	6,97 €
06160-608X20	L	-	M8	40	14	25	20	7,38 €
06160-608X25	L	-	M8	40	14	25	25	7,59 €
06160-608X30	L	-	M8	40	14	25	30	7,61 €
06160-608X40	L	-	M8	40	14	25	40	7,66 €
06160-608X50	L	-	M8	40	14	25	50	7,75 €
06160-610X20	L	-	M10	50	18	32	20	9,87 €
06160-610X25	L	-	M10	50	18	32	25	9,89 €
06160-610X30	L	-	M10	50	18	32	30	9,95 €
06160-610X40	L	-	M10	50	18	32	40	10,04 €
06160-610X50	L	-	M10	50	18	32	50	10,10 €
06160-612X20	L	-	M12	63	20	40	20	10,30 €
06160-612X30	L	-	M12	63	20	40	30	10,35 €
06160-612X40	L	-	M12	63	20	40	40	10,53 €
06160-612X50	L	-	M12	63	20	40	50	10,63 €
