        Alavancas de aperto de plástico com rosca fêmea e posicionador, inserto roscado de aço inoxidável

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Cabo da alavanca em plástico reforçado com fibra de vidro e anel dentado de Zamak.
Peças de aço em aço inoxídável 1.4305.
Botão de pressão plástico (POM).

Versão:Peças de aço com superfície sem tratamento.Indicação:∆ Adicione neste campo a cor da alavanca de aperto desejada.

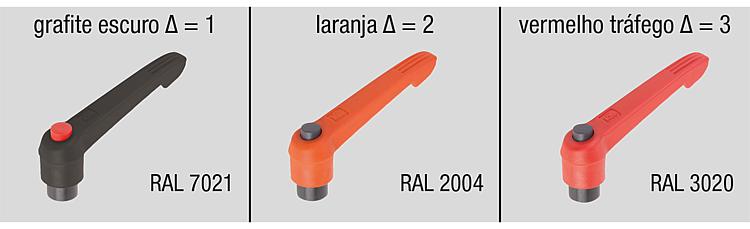

As cores padrão são as seguintes:
Alavanca de aperto grafite escuro, botão de pressão vermelho tráfego.
Alavanca de aperto laranja, botão de pressão grafite escuro.
Alavanca de aperto vermelho tráfego, botão de pressão grafite escuro.Sob consulta:Outros tipos de roscas fêmea e versões especiais.
A medida “H1” pode ser fornecida em outros comprimentos, mediante pagamento de uma taxa adicional.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 06601 Alavancas de aperto de plástico com rosca fêmea e posicionador, inserto roscado de aço inoxidável

370 kB

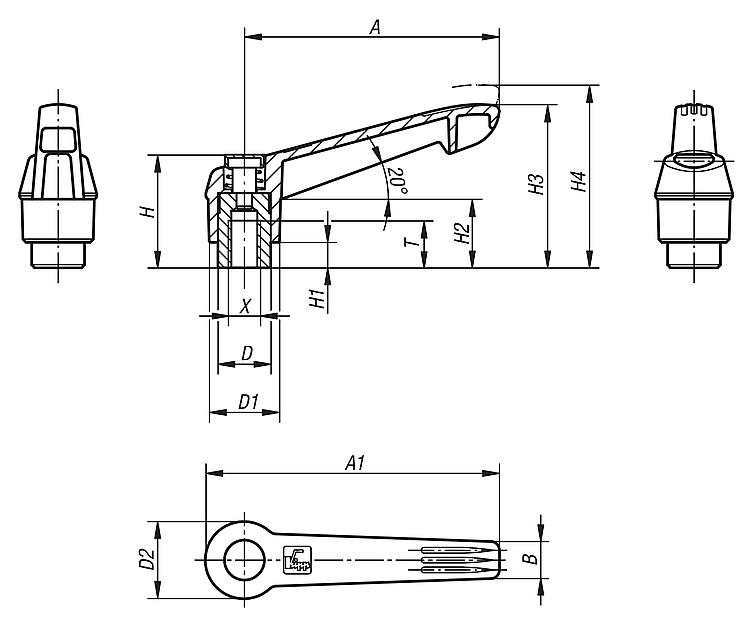

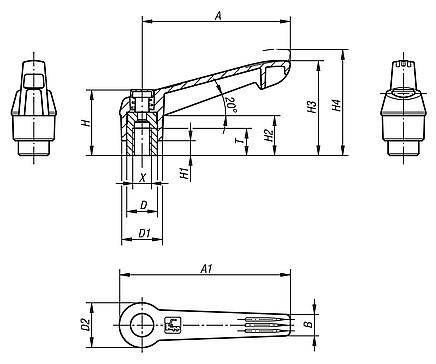

Desenhos

Visão geral de artigos (reduzida)

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Cor do corpo básico	X	A	A1	B	D	D1	D2	H	H1	H2	H3	H4	T	Quantidade de dentes	Preço
06601-71104	grafite RAL 7021	M4	40	47	7,5	10	13	14,5	25,5	4	15	30	33,5	9	16	6,16 €
06601-72104	laranja RAL 2004	M4	40	47	7,5	10	13	14,5	25,5	4	15	30	33,5	9	16	6,16 €
06601-73104	vermelho RAL 3020	M4	40	47	7,5	10	13	14,5	25,5	4	15	30	33,5	9	16	6,16 €
06601-71105	grafite RAL 7021	M5	40	47	7,5	10	13	14,5	25,5	4	15	30	33,5	9	16	6,16 €
06601-72105	laranja RAL 2004	M5	40	47	7,5	10	13	14,5	25,5	4	15	30	33,5	9	16	6,16 €
06601-73105	vermelho RAL 3020	M5	40	47	7,5	10	13	14,5	25,5	4	15	30	33,5	9	16	6,16 €
06601-71106	grafite RAL 7021	M6	40	47	7,5	10	13	14,5	25,5	4	15	30	33,5	9	16	6,16 €
06601-72106	laranja RAL 2004	M6	40	47	7,5	10	13	14,5	25,5	4	15	30	33,5	9	16	6,16 €
06601-73106	vermelho RAL 3020	M6	40	47	7,5	10	13	14,5	25,5	4	15	30	33,5	9	16	6,16 €
06601-71206	grafite RAL 7021	M6	65	75	9,5	13,5	18	19,5	29,5	6,5	17,5	41,5	45,5	12	20	7,27 €
06601-72206	laranja RAL 2004	M6	65	75	9,5	13,5	18	19,5	29,5	6,5	17,5	41,5	45,5	12	20	7,27 €
06601-73206	vermelho RAL 3020	M6	65	75	9,5	13,5	18	19,5	29,5	6,5	17,5	41,5	45,5	12	20	7,27 €
06601-71208	grafite RAL 7021	M8	65	75	9,5	13,5	18	19,5	29,5	6,5	17,5	41,5	45,5	12	20	7,27 €
06601-72208	laranja RAL 2004	M8	65	75	9,5	13,5	18	19,5	29,5	6,5	17,5	41,5	45,5	12	20	7,27 €
06601-73208	vermelho RAL 3020	M8	65	75	9,5	13,5	18	19,5	29,5	6,5	17,5	41,5	45,5	12	20	7,27 €
06601-71308	grafite RAL 7021	M8	80	91,5	11	16	21,5	23	38,5	10	24	53,5	58	14	22	8,95 €
06601-72308	laranja RAL 2004	M8	80	91,5	11	16	21,5	23	38,5	10	24	53,5	58	14	22	8,95 €
06601-73308	vermelho RAL 3020	M8	80	91,5	11	16	21,5	23	38,5	10	24	53,5	58	14	22	8,95 €
06601-71310	grafite RAL 7021	M10	80	91,5	11	16	21,5	23	38,5	10	24	53,5	58	14	22	8,95 €
06601-72310	laranja RAL 2004	M10	80	91,5	11	16	21,5	23	38,5	10	24	53,5	58	14	22	8,95 €
06601-73310	vermelho RAL 3020	M10	80	91,5	11	16	21,5	23	38,5	10	24	53,5	58	14	22	8,95 €
06601-71410	grafite RAL 7021	M10	95	109	13	19	25,5	27,5	44,6	10	26	61	66	17	24	12,88 €
06601-72410	laranja RAL 2004	M10	95	109	13	19	25,5	27,5	44,6	10	26	61	66	17	24	12,88 €
06601-73410	vermelho RAL 3020	M10	95	109	13	19	25,5	27,5	44,6	10	26	61	66	17	24	12,88 €
06601-71412	grafite RAL 7021	M12	95	109	13	19	25,5	27,5	44,6	10	26	61	66	17	24	12,88 €
06601-72412	laranja RAL 2004	M12	95	109	13	19	25,5	27,5	44,6	10	26	61	66	17	24	12,88 €
06601-73412	vermelho RAL 3020	M12	95	109	13	19	25,5	27,5	44,6	10	26	61	66	17	24	12,88 €
06601-71512	grafite RAL 7021	M12	110	126	15,5	23	30	32,5	50,6	12	33	72	77	23	26	15,51 €
06601-72512	laranja RAL 2004	M12	110	126	15,5	23	30	32,5	50,6	12	33	72	77	23	26	15,51 €
06601-73512	vermelho RAL 3020	M12	110	126	15,5	23	30	32,5	50,6	12	33	72	77	23	26	15,51 €
06601-71516	grafite RAL 7021	M16	110	126	15,5	23	30	32,5	50,6	12	33	72	77	23	26	15,51 €
06601-72516	laranja RAL 2004	M16	110	126	15,5	23	30	32,5	50,6	12	33	72	77	23	26	15,51 €
06601-73516	vermelho RAL 3020	M16	110	126	15,5	23	30	32,5	50,6	12	33	72	77	23	26	15,51 €
